交互式仿真下dve和verdi中查看二维数组值

0
阅读(186) 评论(0)

在交互式仿真中,可以通过dve工具和verdi工具,查看二维数组的值。但是不能查看稀疏数组的值。

什么是稀疏数组,类似于如下定义:

        reg [7:0] memory [bit[63:0]]



一、dve工具

启动dve工具,进行交互式仿真后。

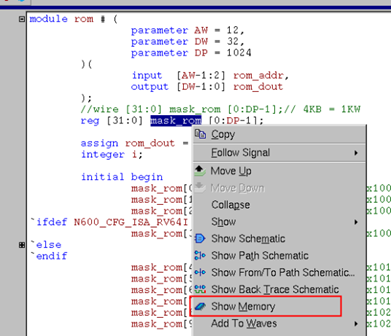

首先打开需要查看二维数组的源代码,然后选择该二维数组,右键选择show memory。

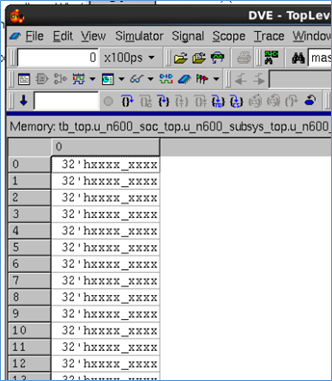

此时,会新开一个窗口,显示该二维数组的值。

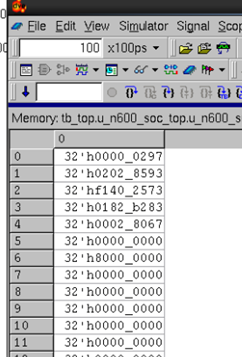

在console中,输入run 100,仿真一段时间。此时查看memory,发现值发生了变化。



二、Verdi工具

启动dve工具,进行交互式仿真后。

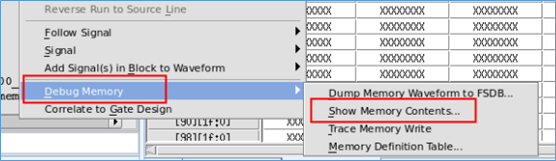

首先打开需要查看二维数组的源代码,然后选择该二维数组,右键选择Debug Memory->Show Memory Contents。

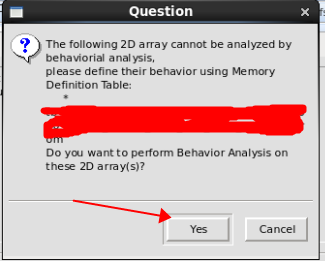

弹出对话框,选择yes

接着又出来一个对话框,选择OK。

等待之后,会弹出新的对话框,直接选择OK。

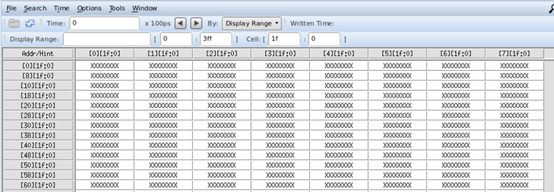

此时会出现memory窗口,显示该二维数组的值。

在console中,输入run 100,仿真一段时间。发现memory没有更新。此时需要按照上述步骤重新加载一次memory,才能查看。感觉这个没有dve的memory查看好用。
