什么是USB Type-C?

2
阅读(2658) 评论(0)

    相信大家都听过USB Type-C这个概念,我这几天简单学习了一下,在此做个简单总结。

刚开始接触这个名词的时候,我对以下几个问题充满了深深的困惑:

1) 到底什么是USB-Type C?它和我们普通接触的USB 有什么区别?

2) USB-Type C 和USB3.1 有什么关系?

3) 听说USB-Type C最多的一个好处是可以正反插,为什么它可以正反插?

4) 听说USB-Type C 速度最快10Gbps,最高功率为100W,什么原因?

。。。

OK,先扫除第一个问题,USB Type-C 是一种新的USB接口形式,它定义了USB 的插头,插座,线缆的规范。千万不要把USB Type-C 误认为是一种全新的USB 标准 ,再次强调,它仅仅是一种接口而已。

提到USB Type-C, 就不得不提USB Type-A和 USB Type-B,

USB Type-A 接口是这样的,左边为插头,右边为插座

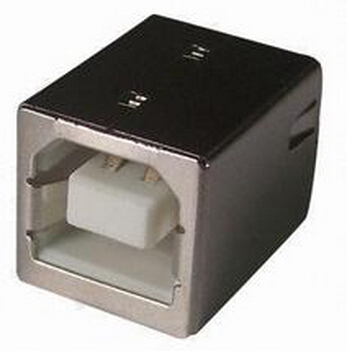

USB Type-B 接口是这样的,左边为插头,右边为插座



这两种接口在我们的日常生活和工作中很常见,正巧桌上有个J-link 调试器和数据线,我们可以看到它正好用到上述的接口,USBType-A 的插座就是计算机的USB 接口。

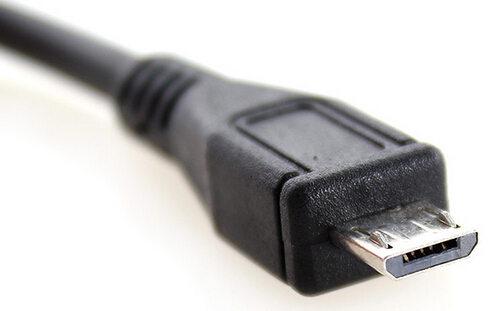

其实还有两种常见的USB接口,分别为Mini USB 和Micro USB,我们平时在调试单片机开发板和手机数据线用的基本上是这两种接口。


下面主角正式登场,USB Type-C 的样子是这样的:

C.jpg Cc.jpg


让我们来第二个问题

USB Type-C 是伴随着USB 3.1 标准才出现的, 有一点需要说明的是并不是说USB3.1 就必须用Type-C接口,事实上USB3.0/3.1 依然可以使用Type-A ,Type-B或者Micro 接口方式。



   大家应该有注意到以前的USB 接口只有5个触点,分别为:VDD,GND, D+,D-和ID。但是USB Type-C 看起来一下子多了很多触点,下面这张图是USB Type-C 的Receptace 和Plug 图:




  我们可以看到USB Type-C 接口中既包含了USB 2.0 中 D+和D-,还有USB 3.0/3.1 中的TX1+/TX1-, RX1+/RX1-.说到这里随便补充点知识,USB3.0 引脚定义已经和USB2.0 不同:


USB3.0 在原有4线结构(电源,地线,2条数据线)的基础上,USB 3.0再增加了4条线路,用于接收和传输信号。

人们在谈到USB Type-C 总是会提到以下几个优点:1)可以正反插 2)最高传输速度10Gbps 3)最大功率100W 原因是什么呢?

1) 可以正反插是由于USB Type-C 接口设计引起的,

Plug 正着插:

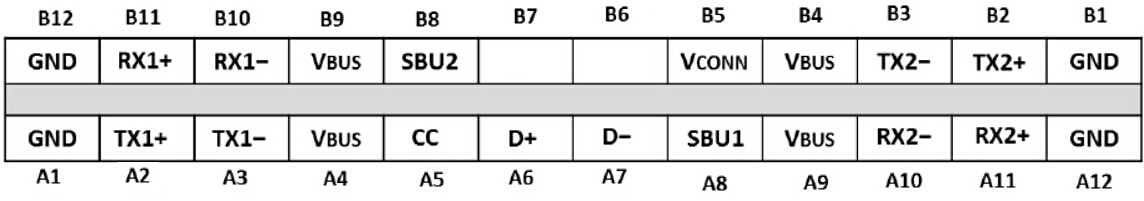

如果反着插:


不管怎么插其实都是可以和插座连接上:



以D+/D- 为例,插座上两个上下都有D+/D-,插头上只有一个方向有。正插,A6/A7 相互连接,反插B6/B7相互连接。

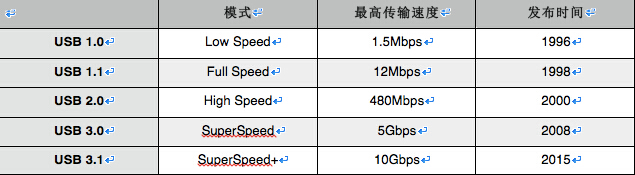

关于速度问题


由此可见USB Type-C 要达到10Gbps,必须使用USB3.1 才可以。

关于功率问题:

USB 本身有供电规范,


要达到最高支持100W,必须符合USB PD规范,

USB Power Delivery 的详细信息请参考:http://www.usb.org/developers/powerdelivery/

如果支持到100W功率,那么就可以替换掉现在电脑上的电源接口,直接通过USB Type-C接口供电。


另外USB Type-C 它不仅用来输出USB 数据,还可以传输非USB数据,比如可以用作Displayport ,用来传输视频。
