嵌入式编程第一篇:51单片机如何将函数 定义到指定程序地址

0
阅读(325) 评论(21)

在单片机编程使用中,会涉及到将某些函数定义到指定的code区。此时需要对工程文件进行配置修改才可完成。本期针对单片机平台做出说明介绍

1、测试目标

将函数testaddr定义到0x6000地址

2、测试环境

LKT4106加密芯片算法工程、KEIL-C51编译软件、

3、实现步骤

3.1 使用KEIL软件导入LKT4106算法工程(KEIL软件基本操作不再敷述,如不清楚请自行百度)



3.2 在App_Main.c文件中声明测试函数testaddr:

extern void testaddr(u8 xdata *in,u8 xdata *out,u8 len);



3.3 在App_fun.c文件中实现测试函数testaddr:

void testaddr(u8 xdata *in,u8 xdata *out,u8 len){

  u8 i;



  for(i=0;i < len;i++)

   out[i]= in[i]+1;

}



3.4 在App_Main.c文件中调用测试函数testaddr,此处省略



3.5 编译算法工程后,在\LKT4106_AppDemo\Out\Bin\路径下找到    LKT4106_AppDemo.M51,打开该文件。



3.6 找到* * C O D E   M E M O R Y * * 部分,寻找到testaddr编译后存储的地址,注意:根据编译规则,testaddr函数会转换为大写格式,并加上函数所在文件的名称。本例中,编译后的默认地址如图1所示。


                                                      图1. 默认编译链接地址

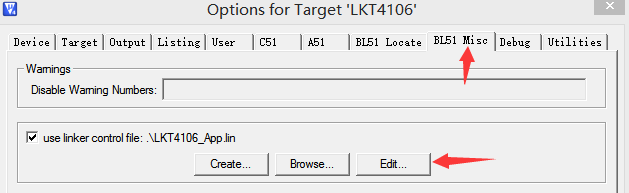

3.7 回到算法工程,选择Project->Options for Target ...->BL51 Misc,点击Edit按钮调出lin文件,如图2所示


                                                      图2. 打开lin文件

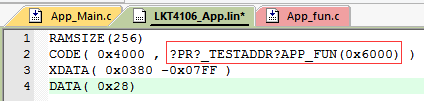

3.8 在LKT4106_App.lin文件中,按照下图所示,将testaddr函数指定到程序区的目标地址,本例将其由默认的0x48B0地址更改到0x6000地址,如图3所示。




                                                      图3. 更改目标函数存储的地址

3.9 编译算法工程,并重新打开LKT4106_AppDemo.M51文件,查看testaddr函数所在地址,如图4所示,该函数已经更换到0x6000地址上。


                                                     图4. 重定义后目标函数所在地址



至此,51单片机将函数定义到指定程序地址的方法已经实现。下一篇将介绍如何将ARM中的函数地址进行更改。
