如何在PADS9.5中加入公司的LOGO(别的图也一样)
0赞
发表于 1/8/2014 11:16:03 PM
阅读（2819）
最近做一蓝牙只能小车玩玩，可买的蓝牙模块是带邮票孔的那种，因此不好接线，计划画张板子，来做个小模块。

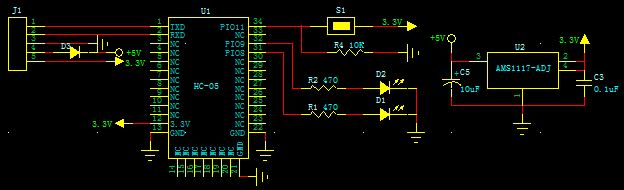

最后开始画板子，这是在PADS9.5下画的原理图和PCB图。
再来PCB图
不知大伙注意到了没，着很帅气的蓝牙图标来自哪里了？
接下来就进入主题吧。
第一步：到网上下载图标，这个就很easy了哈。
最后选择了前者，当然网上不止这两种。
第二步：运行红蜓蜓，导入图片，再单击“编辑”，选择第一项。最后保存一张黑白的就行。
第二步：运行WinTopo。

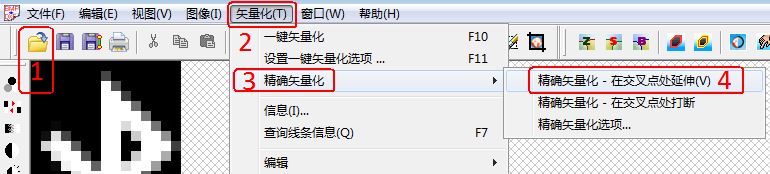

（1）具体的操作如下图。
接着选择：“在没有细线化…”一项。
（2）文件--->矢量文件另存为，这里选择“.dxf”。
第三步：PADS中导入即可。
这里有个问题，图的大小不合适，这可通这两种办法来处理。
（1）在红蜓蜓修改。
（2）在autoCAD中修改。
这个就自已摸索了。。。
运行环境：PADS9.5，Wintopo，autoCAD11，红蜓蜓（RdfSnap）。
