最近用Altium Designer 2013绘制PCB，之后想在板子上放置一个LOGO图。要是用Altium Designer10以前的版本，过程也很简单，可在用Altium Designer13时发现，该软件下面没有自带“Altium Designer 2013 PCB Logo Creator”，不过还好，网上一搜，就找到了该生成器，若想要的亲们可以下载下面的附件。

先准备几张Logo图吧，呵呵。。

接下来将整个过程总结如下，望对以后用到的有所帮助。

第一步：接下“Altium Designer 2013 PCB Logo Creator.RAR”到软件的安装目录下的“Examples”文件夹下，为何？因为以前版本就在这个下面，其实别的文件夹下估计也可以，我没试过，我的是：D:\PRO_XYMB\AD13\Examples。

第二步：启动AD13软件，如下图所示。

第三步：选择软件的DXP→Run Script，操作如下图。

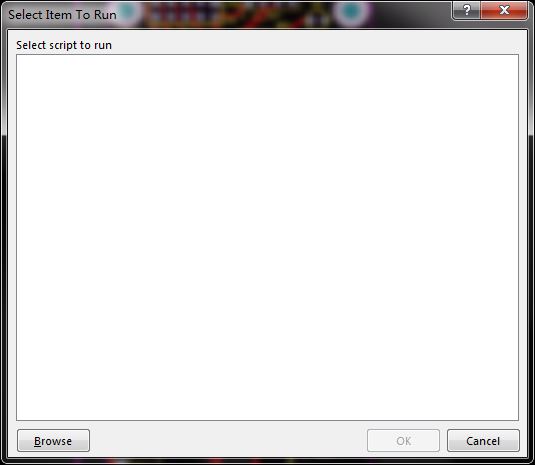

第四步：单击如下所示的“Browse”。

第五步：定位路径到刚解压的“Altium Designer 2013 PCB Logo Creator”文件下，并选中“PCBLogoCreator”，再单击如图的“打开”按钮。

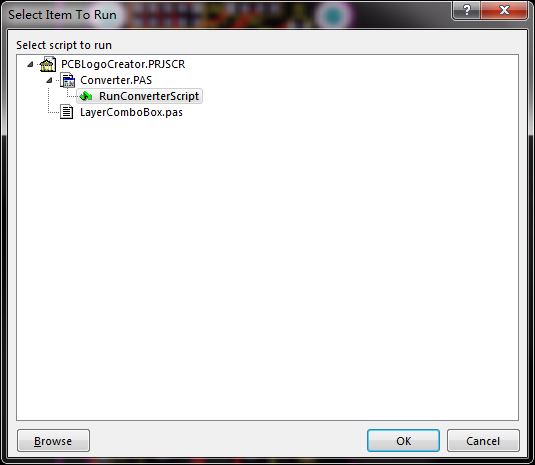

第六步：选中如下图所示的“RunConverterScript”，在单击“0K”。

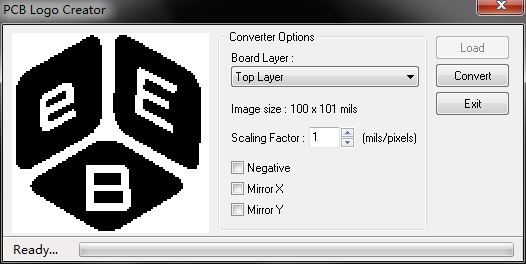

第七步：在“Board Layer”下选择自己想要将Logo放置的层，我这里选择了“Top Layer”，因为我想制作金属的Logo，一般是选择“Top OverLayer”，也即顶层丝印层。

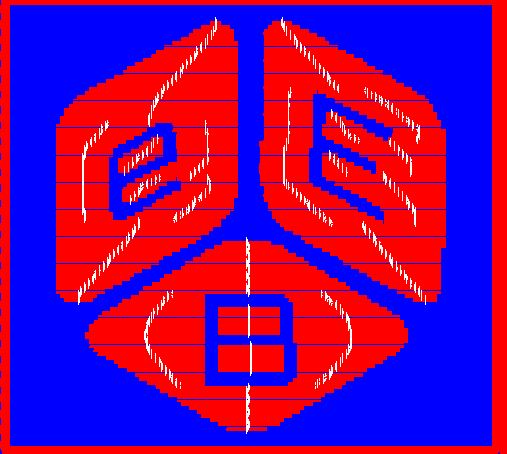

第八步：单击上图所示的“Convert”，稍等片刻，软件会从新生成一个PCB的绘制界面，这里就有刚转换过来的Logo图了，如下图。

这样，APDS、AD13下如何制作的Logo的方法就总结完了，嘿。。。

Altium Designer 2013 PCB Logo Creator.rar
