苹果12手机不配充电器亚成微推出高集成PD快充方案专为iPhone12设计

发表于 10/20/2020 1:08:39 PM 阅读（2112）

苹果12手机不配充电器，

苹果12手机不配充电器对环境益处大不大？第三方充电头厂商需求暴涨

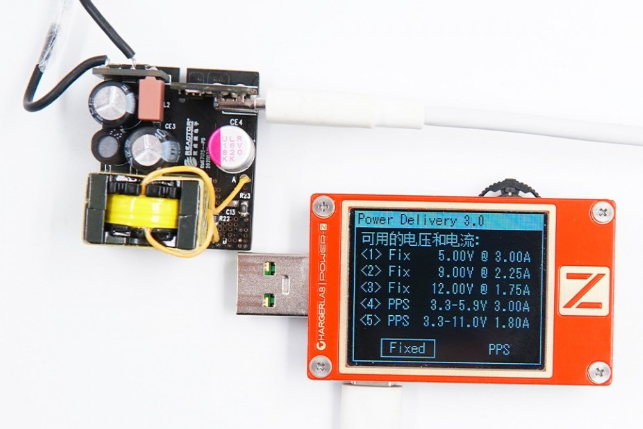

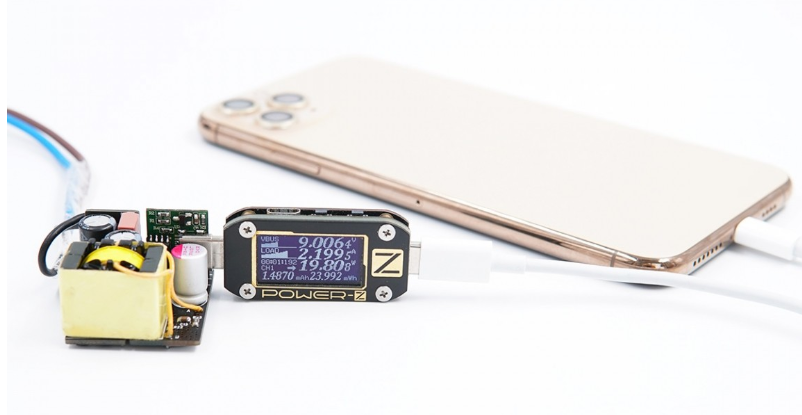

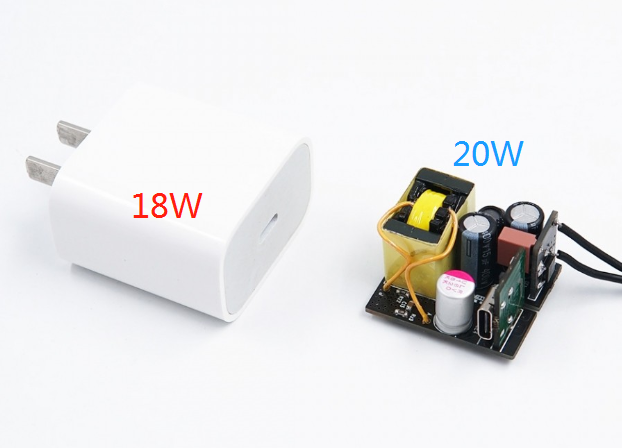

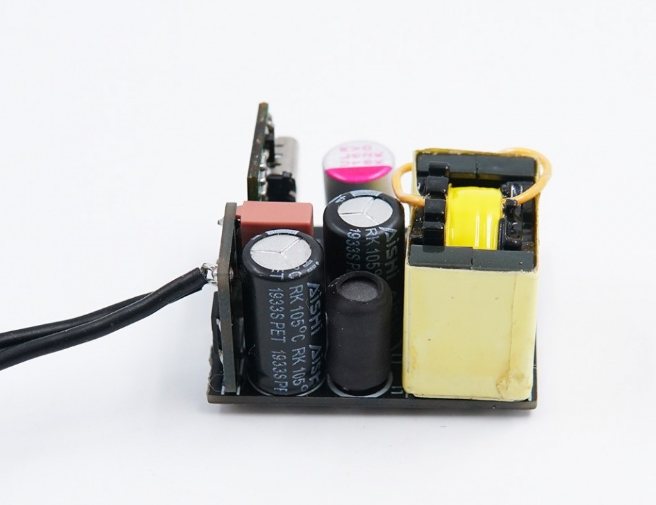

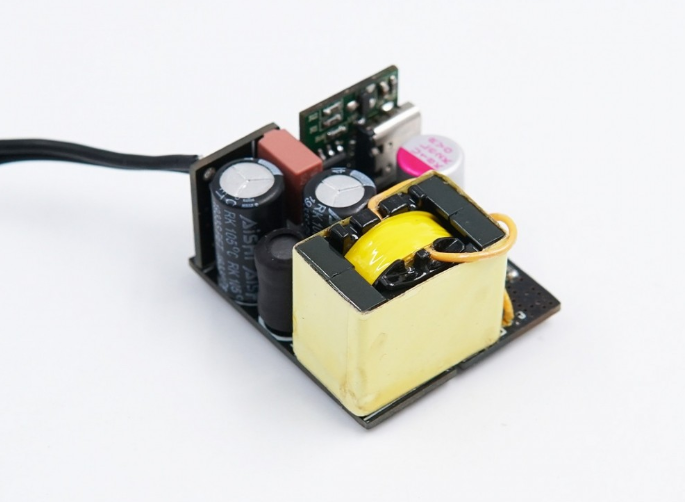

其实这个产品成本很低。分享一下亚成微的PD20W方案

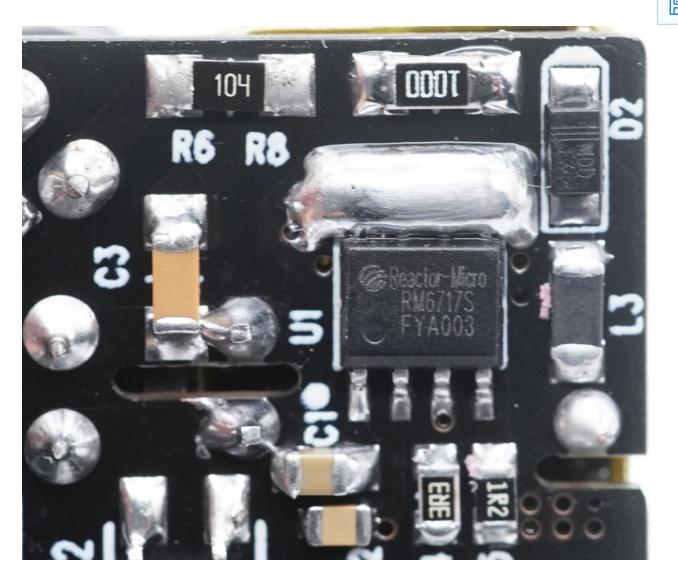

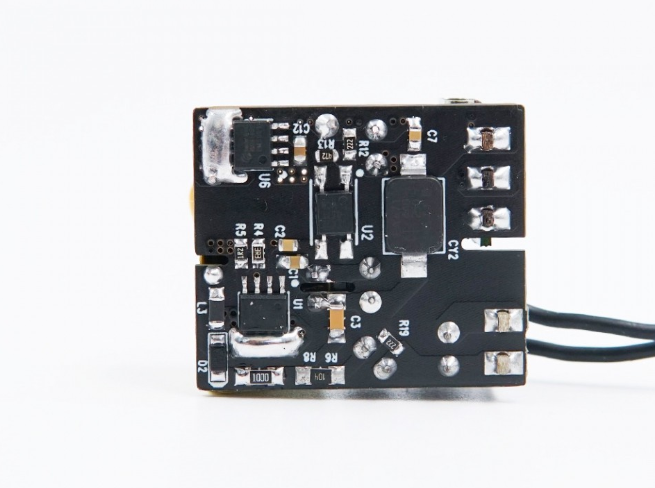

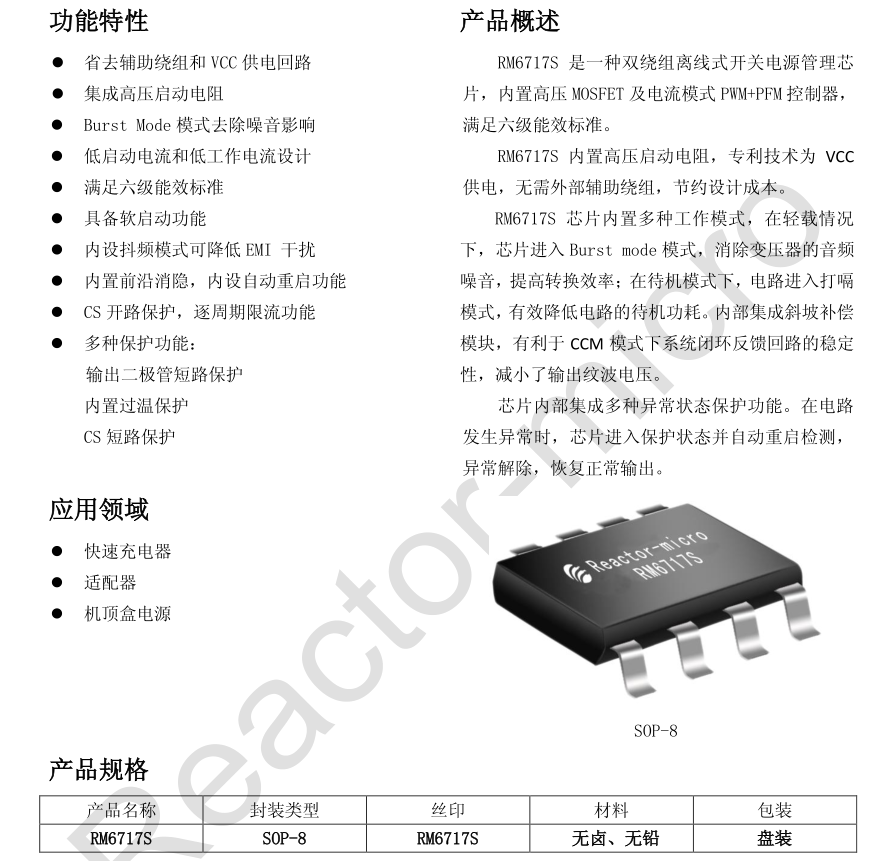

初级PWM主控芯片型号为RM6717S，这是一种双绕组离线式开关电源管理芯片，内置高压MOSFET及电流模式PWM+PFM控制器，满足六级能效标准。

同时，亚成微RM6717S内置高压启动电阻，采用VCC自供电技术，无需外部辅助绕组，节约设计成本。该芯片内置多种工作模式，在轻载情况下，芯片进入Burst mode模式，消除变压器的音频噪音，提高转换效率；在待机模式下，电路进入打嗝模式，有效降低电路的待机功耗。内部集成斜坡补偿模块，有利于 CCM 模式下系统闭环反馈回路的稳定性，减小了输出纹波电压。

此外，亚成微RM6717S内部集成多种异常状态保护功能。在电路发生异常时，芯片进入保护状态并自动重启检测，异常解除，恢复正常输出。

次级同步整流芯片RM3414SH通过驱动内部MOSFET，效率较传统的二极管整流器有显著提高。当RM3414SH感应到内部MOSFET的VDS小于-300mV时，它打开内部MOSFET，一旦VSWS大于-7mV，RM3414SH关闭内部MOSFET，可支持DCM、CrCM、CCM和准谐振等多种工作模式。
