PWM信号，全称为脉冲宽度调制（Pulse Width Modulation, PWM）信号，顾名思义，该信号是占空比可调的信号，常常应用于呼吸灯、电机调速等场合，关于PWM详细的介绍请自行查阅网络资料。本文将利用一个实例程序介绍利用Verilog设计生成PWM信号的方法。

       首先看一下系统的结构框图，非常简单，只有三个信号，其中clk为系统输入时钟信号，rst_n为系统复位信号，低电平有效，而pwm为系统输出的PWM信号。

  在本设计中，PWM信号的工作频率为1KHz，即每个周期（低电平和高电平的时间和）为1ms。而PWM信号的工作模式有两种：占空比增和占空比减，这两种工作模式依次轮流进行，每个工作模式持续时间为1s，所以每个工作模式中（1s内）包含1000个PWM信号周期。本设计中系统的输入时钟信号工作频率为50MHz，而为了生成PWM信号，则需要设置相应的计数器来分频产生相应的信号。具体介绍如下：

       占空比增模式：该模式持续时间为1s，在此时间内，设置计数器（记为counter1）从0开始计数，每1ms加1，这样在1s时间内共加到1000。另设置一个计数器（记为counter2）从0开始计数，每1us加1，这样在1ms时间内共加到1000。在此过程中，所有的计数器等都是有系统时钟产生的，这是为了边沿对齐。在系统工作过程中，每1ms中，都将counter1和counter2的大小进行比较。如果counter1> counter2，系统输出高电平；反之，输出低电平。这样随着counter1的不断增大，高电平所持续的时间越来越长，也就是占空比不断增加。

       占空比减模式：该模式持续时间同样为1s，在此时间内，计数器（counter1）从0开始计数，每1ms加1，这样在1s时间内共加到1000。另一个计数器（counter2）从0开始计数，每1us加1，这样在1ms时间内共加到1000。在系统工作过程中，每1ms中，同样是将counter1和counter2的大小进行比较。如果counter1> counter2，系统输出低电平；反之，输出高电平。这样随着counter1的不断增大，低电平所持续的时间越来越长，也就是占空比不断减小。

       其实，在上述设计中，所提到的counter1就相当于一个阈值，但该阈值是不断增加变化的。该设计就相当与把一个固定周期长度的时钟信号分为两部分，对于比阈值小的部分设为一种电平，比阈值大的部分设计为另一种电平。这样通过改变阈值的大小，也就实现了输出信号占空比的变化。

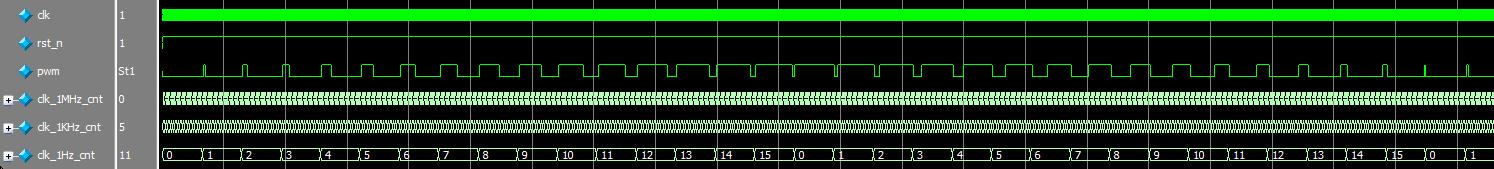

       利用上述介绍的方法对该模块进行设计，所设计的代码及其TestBench在附件中，然后利用ModelSim软件对该模块进行仿真测试，如下图所示为仿真结果。

点击下载示例代码
