HT-1200微机继电保护测试仪阻抗相位特性
本程序用于测试阻抗继电器的相位特性。适用于园特性、多边形、上抛园、下抛园等特性的阻抗继电器阻抗边界搜索测试。
1、【扫描中心】
在坐标系中移动鼠标，单击左键，可改变扫描中心，用户根据阻抗特性估算扫描中心的位置。
2、【扫描半径】
全程360度扫描，扫描半径的大小决定扫描范围，扫描半径应大于阻抗整定值。
3、【扫描步长】
以阻抗表示，表示从扫描半径的顶端向扫描中心逼近的步长。
4、【扫描范围】
100%表示从扫描半径的顶端一直扫描到扫描中心，50%表示从扫描半径的顶端一直扫描到半径的一半的位置，而不扫到扫描中心，这样可减少测试时间。
5、【故障类型】AN、BN、CN；AB、BC和CA六选一。
6、【短路电流】一般取5A。
7、【正常态时间】：2秒。
8、【故障态时间】：1秒。
9、【零序系数】：0.67。
10、【开关量】：接点1，常开。
11、接线方式
第九节 谐波试验

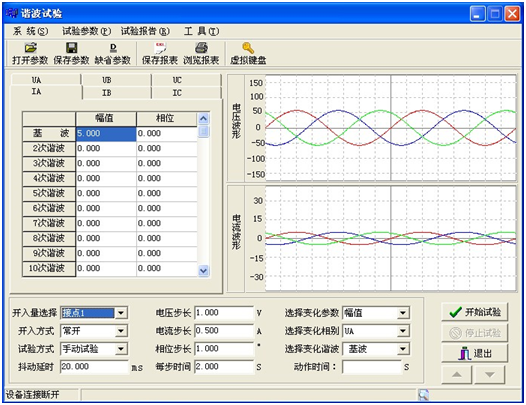

本程序输出三相电流和三相电压，每相电流和电压可在基波上叠加2—20次谐波，各次谐波的幅值和相位可任意改变，可以用来测试反映谐波成分的各种装置。
1、【开关量选择】
1—8开入量端子，任选一个。开入方式：常开或常闭。
2、【试验方式】：手动或自动。
3、【抖动延时】：10—20ms。
4、【电压步长】：一般为1.00V。
5、【电流步长】：一般为0.50A。
6、【每步时间】：一般为2.00s。
7、【变化参数】：幅值或相位。
8、【变化相别】：UA，UB，UC；IA，IB，IC六选一。
9、【变化谐波】：基波或2—20次谐波。
第十节 功率方向
本模块专用于功率方向继电器试验，根据功率方向继电器的接线方式分为两种试验，一是0度接线方式，二是90度接线方式。用户可选任意一种方式接线，程序自动按二分法测试边界角，并自动计算出功率方向继电器的灵敏角。
一、电流、电压选择
1、如果0度接线时，选【UA、IA】、【UB、IB】或【UC、IC】。
2、如果90度接线时，选【UAB、IC】、【UBC、IA】或【UCA、IB】。
二、【额定电压】取57.735V，【额定电流】取5.000A。
三、【复归时间】：为无电压、无电流输出的时间。一般为1秒。
四、【送量时间】：为有电压、有电流输出的时间。一般为1秒。
五、【灵敏角】：电压超前电流的角度。（边界角1+边界角2）/2。
六、接线方式--如下图所示：
一、电流、电压选择
1、如果0度接线时，选【UA、IA】、【UB、IB】或【UC、IC】。
2、如果90度接线时，选【UAB、IC】、【UBC、IA】或【UCA、IB】。
二、【额定电压】取57.735V，【额定电流】取5.000A。
三、【复归时间】：为无电压、无电流输出的时间。一般为1秒。
四、【送量时间】：为有电压、有电流输出的时间。一般为1秒。
五、【灵敏角】：电压超前电流的角度。（边界角1+边界角2）/2。
六、接线方式--如下图所示：

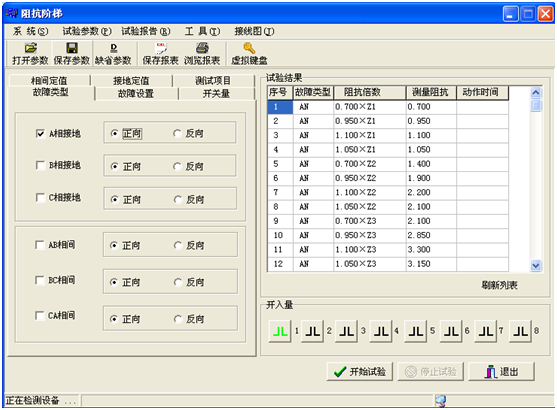

本程序用于三段式或四段式距离保护的阻抗定值校验。一般在110KV以上电压等级的变电站中的线路保护，才配备距离保护装置。
1、【相间定值】
相间短路阻抗定值，程序设定有四段，即Z1、Z2、Z3和Z4。可按Z/φ方式输入，也可按R、X方式输入，保护定值一般由纯电抗表示，电阻分量忽略不记，所以阻抗角即灵敏角一般为90度或80度。两种方式任选一种，程序自动进行换算。一般保护只设有三段，试验时可将保护的三段定值输入到定值栏里。如没有第四段定值，可不设该项定值，同时在【测试项目】栏里不选中第Ⅳ项测试即可。
2、【接地定值】
单相短路阻抗定值，程序设定有四段，即Z1、Z2、Z3和Z4。可按Z/φ方式输入，也可按R、X方式输入，保护定值一般由纯电抗表示，电阻分量忽略不记，所以阻抗角即灵敏角一般为90度或80度。两种方式任选一种，程序自动进行换算。一般保护只设有三段，试验时可将保护的三段定值输入到定值栏里。如没有第四段定值，可不设该项定值，同时在【测试项目】栏里不选中第Ⅳ项测试即可。
3、【故障类型】
故障类型可分为：AN、BN、CN、AB、BC、CA。用户可单选也可多选或全选，如只想测其中的某一个故障，可单选其中的一项。如想一次全部测完所有项目，可将故障类型全部选中，开入量应选保护的三跳接点。
4、【故障设置】
【故障前时间】：应大于保护装置的整组复归时间，一般为20秒。
【故障态时间】：应大于保护装置第四段阻抗的动作时间，一般为4--5秒。
【零序补偿系数】：单相接地时用，只须输入虚部，一般为0.67。
【Ⅰ段短路电流】：Ⅰ段阻抗一般比较小，为使短路电压抬高，应将短路电流设置大些，一般为10A。
【Ⅱ段短路电流】：Ⅱ段阻抗适中，所以可将短路电流设置为中等值，一般为5A。
【Ⅲ段短路电流】、【Ⅳ段短路电流】：因为Ⅲ段阻抗、Ⅳ段阻抗一般比较大，为使
短路电压降低，应将短路电流设置小些，一般为2A或3A。
对于500KV电压等级的距离保护，由于其电流互感器二次额定电流为1A，所以，短路电流一般都设置较小，可根据具体情况进行选择。
5、【测试项目】
本测试项目包含1—4段阻抗定值的0.7倍、0.95倍、1.05倍、1.1倍四种倍数，一般取定值的0.7倍、0.95倍、1.05倍做试验就可以了。也可分段做，不想做的段可不进行选中。保护规程规定，本段的0.95倍必须可靠动作，本段的1.05倍必须是下一段阻抗动作，1段阻抗是瞬时动作，2段、3段阻抗是带延时动作的，动作时间由保护定值单来确定。一般是阻抗越大，动作时间越长，所以，动作时间随阻抗的增大呈阶梯状上升，故也称为阻抗阶梯试验。
6、【开关量】
保护三跳出口接点，接入测试仪的开入量端子接点的1通道。
7、保护投退
只投距离保护压板，主保护和零序保护压板退出。

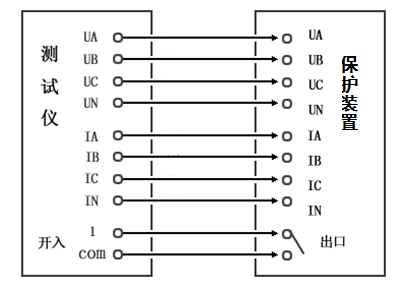

8、接线方式--如图所示：
