HJ系列标准电流互感器基本概述

 一、用途

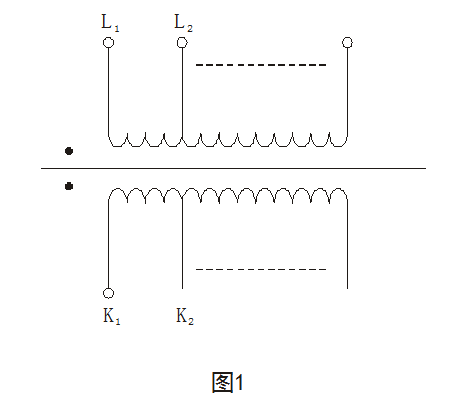

华天电力生产的HL系列标准电流互感器是由一次绕组和二次绕组组成，其原理如图1所示。接线时，严格参照接线牌所给出的电流比进行接线，L1与K1分别是一次、二次绕组的极性端，当需要穿心时La为极性端。HL系列电流互感器结构原理图：

二、使用条件

1. 环境温度：-5～+40℃

2. 相对湿度：＜80%

3. 工作场所不应有与工作无关的外界强电磁场。

4. 允许在额定电流下长期工作。

三、自校

若电流互感器有5/5或者1/1电流比时，则可经常进行自校，以考核其准确度。

自校线路如图2所示。图中TX为电流互感器，为负荷箱。

HL系列电流互感器自校图：

四、检定

HL系列标准电流互感器检定比其低两级或两级以下准确等级的互感器时，其线路图如图3所示。图中，To为标准电流互感器，TX为被检电流互感器，为被检电流互感器所带的负荷。

    HL系列电流互感器检定图：

HL系列电流互感器退磁图：

五、注意事项

1. 检定电流互感器时，标准电流互感器与被检电流互感器的电流比必须相同。

2. 严格按照图中所给出的线路接线。

3. 检定互感器之前，须先测试负荷箱是否准确。

4. 检定过程中，严禁二次绕组开路。

5. 检定互感器之前需先退磁，退磁线路如图4所示。

6. 在图4中，二次开路，均匀缓慢调节调压器,使百分表指示由0增至100%,然后均匀且缓慢地降至零。重复这一过程2～3次。退磁完毕后切断电源之前，应将二次绕组短接。

7. 带升流器电流互感器的接线原理图与上述的接线图大致相同，只是升流器的输出绕组与互感器的一次绕组是同一绕组，其余均相同。
