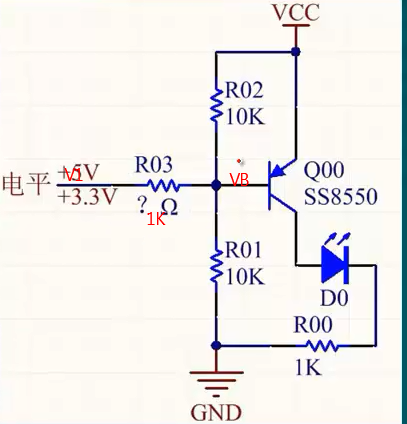

如图所示，在看刘老师讲解单片机时，讲到这个地方时。说VCC=5V,V1=0V,发光二极管D0发光。V1=3.3V时，发光二极管D0不亮。刚开始理解上有点问题。现在想通了。

         这里可以把三极管去掉，只看三个电阻。来分析电路会比较好理解。

       V1=0时，很显然，VB下端R01和R03组成并联电路。VB是电阻分压的结果。VB=0.4V，此时三极管饱和导通。

     V1=3.3V时，很明显，可以这样理解VCC经过10K+1K分压，这个中间点就是VB，而VCC经过11K之后这个点还有3.3V的电压。那么经过10K电阻，显然是5V高电平。
