10.菜鸟初入FPGA之串并转换

0
阅读(10923)

           串并转换在数字电路的设计,特别在通信方面在尤其重要,比如uart 串口协议, iic 串口协议的发送都需要用到并串转换,而接收就相反,需要用到串并转换器,下面我们首先一起来简单设计一个并转串的电路。

        1.并转串

         并转串的设计思想是这样的,首先准备好一组寄存器,把需要发送的数据放到这个寄存器组里面,然后通过不断左移位(右移),把数据一位一位发送出去,所以我们仅仅要设计一个可以左移位的寄存器组就可以了。

代码:

module parallel_to_serial(   //并转串
							clk,rst_n,

							parallel_data,//并行数据输入
							parallel_load,//并行数据使能信号

							serial_data,//串行数据输出
							serial_turn//串行数据使能

							);
	input clk,rst_n;
	input [7:0]parallel_data;
	input parallel_load;

	input serial_turn;
	output [7:0]serial_data;

	reg [7:0]data;

	always @(posedge clk or negedge rst_n)
	begin
		if(!rst_n)
			data <= 8'd0;
		else if(parallel_load)//使能信号
			data <= parallel_data;
		else if(serial_turn)//转换使能
			data <= {data[6:0],data[7]};
			//不断左移位(右移)
		else
			data <= data[7];
	end

	assign serial_data = data;
endmodule

`timescale 1ns/1ns
`define clock_period 20
module parallel_to_serial_tb();
	reg clk,rst_n;
	reg [7:0]parallel_data;
	reg parallel_load,serial_turn;

	wire serial_data;

	initial clk = 1;
	always #(`clock_period/2)clk = ~clk;
	initial begin
		rst_n = 0;
		parallel_data = 0;
		parallel_load = 0;
		serial_turn = 0;
		#(`clock_period*5 + 1);
		rst_n = 1;
		#(`clock_period + 1);
		parallel_data <= 8'b1010_1101;
		parallel_load <= 1;
		#(`clock_period*10);
		parallel_load <= 0;
		serial_turn = 1;
		#(`clock_period*50);
		serial_turn = 0;
		#(`clock_period*50);
		$stop;

	end

	parallel_to_serial parallel_to_serial(
							.clk(clk),.rst_n(rst_n),

							.parallel_data(parallel_data),//并行数据输入
							.parallel_load(parallel_load),//并行数据使能信号

							.serial_data(serial_data),//串行数据输出
							.serial_turn(serial_turn)//串行数据使能

							);
endmodule

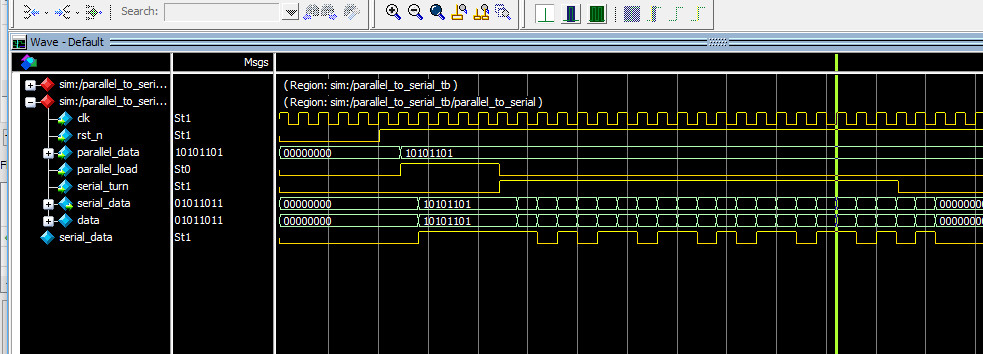

仿真波形图:


由仿真图可看到,当 parallel_load 为高电平的时候, save_data把parallel_data的值给捕获,然后当 serial_turn 为高电平的时候,serial_data 开始输出串行数据, parallel_data = 8’ b10101101 而serial_data 的变化是 1→0→1→0→1→1→0→1 跟 parall_data 的数据完成一样。


            2.串转并

  串转并的设计思想是这样的,首先准备好一组寄存器,当来了一
位数据的时候,寄存器组左移(右移)一位,然后把发送过来的数据
寄存到寄存器组的最低位(最高位),当一组数据完整接收完毕的时
候,标志位会变高,表示当前数据可以采样。


代码:

module serial_to_parallel(   //并转串
							clk,rst_n,

							parallel_data,//并行数据输出
							parallel_turn,//并行数据转换使能信号
							parallel_finsh,//并行数据输出标志位

							serial_data//串行数据输入

							);

	input clk,rst_n;
	input serial_data;//串行数据输入
	input parallel_turn,//并行数据转换使能信号

	output reg	parallel_finsh,//并行数据输出标志位
	output reg [7:0]parallel_data,//并行数据输出

	reg [3:0]cnt;
	reg [7:0]data;
	wire cmp_result;//计数器比较结果

	assign cmp_result = (cnt[3] == 1'd1)?1'd1:1'd0;//判断移位次数是否满足8次

	always @(posedge clk or negedge rst_n)
	begin
		if(!rst_n)
			data <= 8'd0;
		else if(parallel_turn)
			data <= {data[6:0],serial_data};
		else
			data <= {data[6:0],1'd0};
	end
	always @(posedge clk or negedge rst_n)
	begin
		if(!rst_n)begin
			parallel_data <= 8'd0;
			parallel_finsh <= 1'd0;
		end
		else begin
			parallel_data <= data;
			parallel_finsh <= cmp_result;//并行数据标准为输出
		end
	end
	always @(posedge clk or negedge rst_n)
	begin
		if(!rst_n)
			cnt <= 4'd0;
		else if(parallel_turn ^ cmp_result)
			cnt <= cnt + 1'd1;
		else if(parallel_turn)
			cnt <= 4'd1;//连续转换,计数器初始值1
		else
			cnt <= 4;d0;
	end
endmodule

`timescale 1ns/1ns
`define clock_period 20
module parallel_to_serial_tb();
	reg clk,rst_n;
	reg serial_data;
	reg parallel_turn;

	wire parallel_finsh;
	wire [7:0]parallel_data;

	initial clk = 1;
	always #(`clock_period/2)clk = ~clk;
	initial begin
		rst_n = 0;
		parallel_turn = 0;
		serial_data = 0;
		#(`clock_period*5 + 1);
		rst_n = 1;
		#(`clock_period*5);
		parallel_turn = 1;
		#(`clock_period*50);
		$stop;
	end

	always @(posedge clk)
		serial_data <= {$random}%2;

	serial_to_parallel serial_to_parallel(   //并转串
							.clk(clk),.rst_n(rst_n),

							.parallel_data(parallel_data),//并行数据输出
							.parallel_turn(parallel_turn),//并行数据转换使能信号
							.parallel_finsh(parallel_finsh),//并行数据输出标志位

							.serial_data(serial_data)//串行数据输入

							);
endmodule

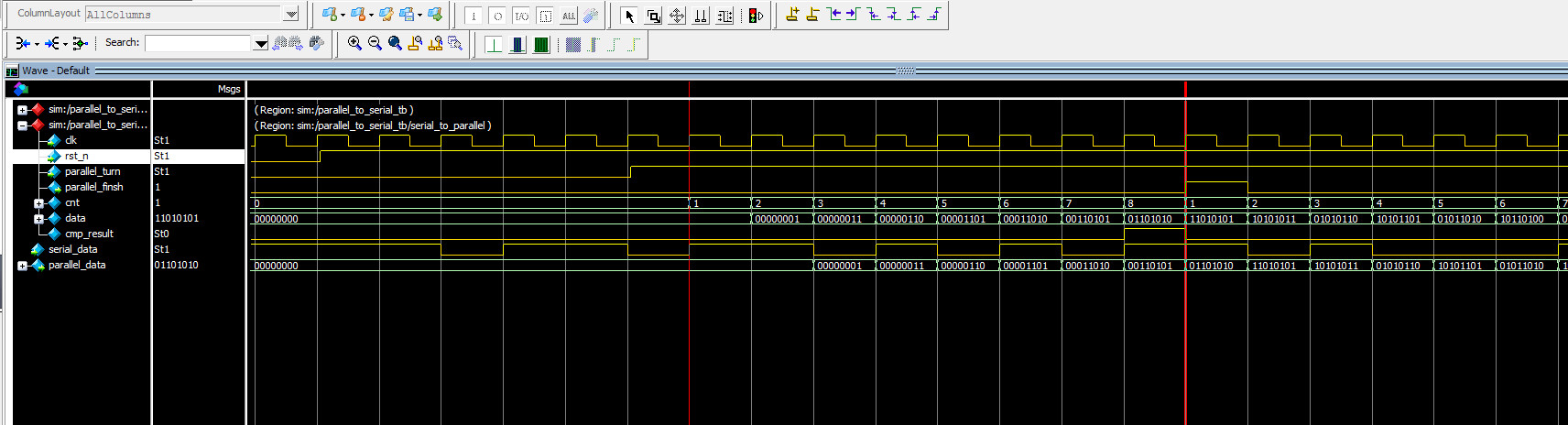

仿真波形图:


由仿真图可以看到, parallel_finsh 为高电平的时候,parallel_data 等于 8’ b11010101,而在 parallel_turn 变成高电平的时候, serial_data 的变化为 1→ 1→ 0→ 1→ 0→1→ 0→ 1,parallel_data 的值完全等于 serial_data 的 8 次连续变化,而截至第二次 parallel_finsh 为高电平的时候, parallel_data 等于8’ b10100010,而 serial_data 接着之前 1→1→0→1→0→1→0→1变化,继续变化成 1→0→1→0→0→0→1→0,也是跟 parallel_data的值完全一样的
