以下LCD入行新手可以看看，老司机可以路过，备注：排名无先后顺序随便排的

一、LCD上游厂家：

AUO：友达

Inlux：群创光电

TM：天马

    武汉

    厦门

IVO：昆山龙腾

BOE：京东方

            B1北京5代线

            B2成都4.5代线

            B3合肥6代线

            B4北京8.5代线

            B5合肥8.5代线

            B6鄂尔多斯5.5代 AM-OLED生产线

            B7成都

            B8重庆8.5代线

            B10福州

            B11绵阳

            B17武汉

HSD：瀚宇彩晶

GP：凌钜-深圳-私模小王子

CSOT：华星光电-惠州-TCL

CTC：深超光电（口号-深耕中国，超超世纪）

EDO：上海和辉光电

GVO：昆山国显光电

Laibao：深圳莱宝高科

Mantix：华佳彩，福建

Panda：中电熊猫-中国电子

Sharp：夏普,南京工厂卖能熊猫，富士康有收购部分

Truly：信利，汕尾，惠州Amoled产线

CPT：中华映管（已经破产）

JDI：日显

LG：乐金

二、驱动IC厂家：

Amtel：touch部分

Chipone：集创北方

Fitipower：天钰

Forcelead：立领

GalaxyCore：格科微

Goodix：汇顶（touch）

Himax:奇景

ILitek：奕力

LG：乐金

New Vision：新相微

Novatek：联咏

FocalTech(收购Orise)：

Raydium：瑞鼎

Synaptics(收购Renesas)

Samsung：三星

Sino wealth：中颖电子

Sitronix：矽创

Solomon：晶门科技

xm-plus：厦门凌阳华芯

三、接口定义名称：

PIN1：硬件ID脚

PIN2：硬件ID脚

PIN3： GND Ground

PIN4： K Power supply for LED-K

PIN5： A Power supply for LED-A

PIN6： GND Ground

PIN7： RESET Chip reset signal复位

PIN8： RS Command Or Data select pin命令参数选择位

PIN9：  SDA Serial data input and output串口数据位

PIN10： SCL Serial clock串口时钟线

PIN11： VCC Power supply for the analog circuit. 2.8V

PIN12：IOVCC Power supply for the logic circuit. 1.8V/2.8V

PIN13：CS Chip select pin  IC片选脚

PIN14： GND Ground

Pictrue1-4W-SPI

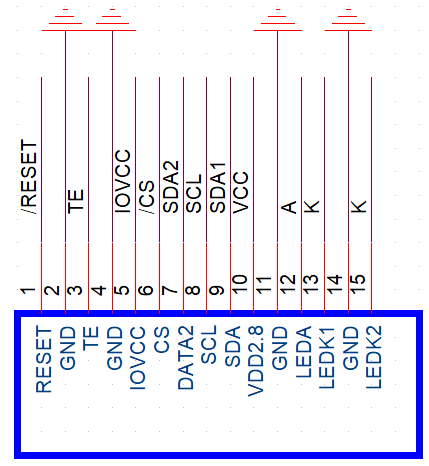

Pictrue2-3W-SPI-2datalane(串口双通道)

以下的37PIN是山寨机爆发年代的标准接口，2.4与2.8寸的爆款，风靡华强北

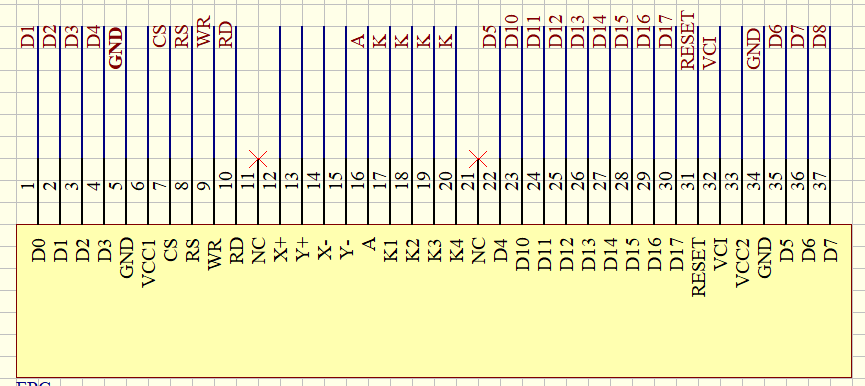

Pictrue3-8080-16BIT(MCU16位)

由于手机CPU功能越来越强大，MCU16切换成MCU8BIT，以下2015年以后出现的24pin标准接口，主要是2.4寸与2.8寸用的多，1.77有少量。

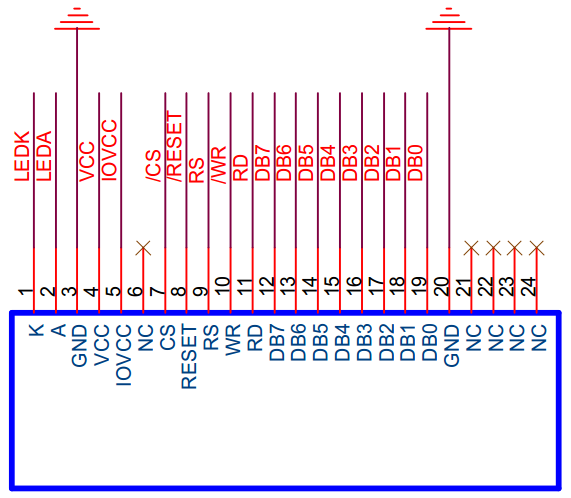

Pictrue4-8080-8BIT(MCU8位)

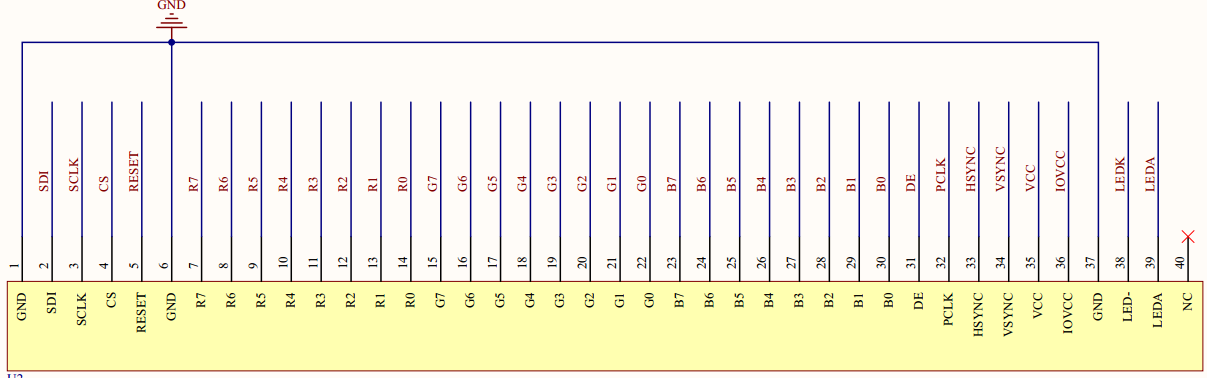

Pictrue4-3W-SPI+RGB24BIT

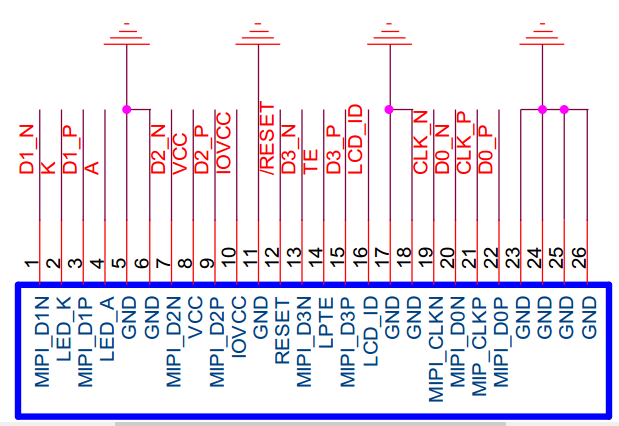

Pictrue4-MIPI-4LANE

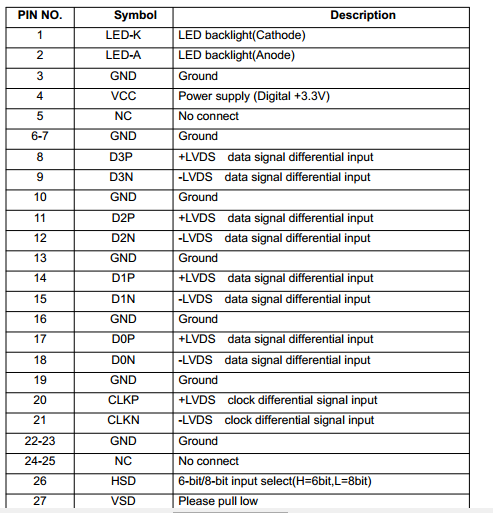

    Pictrue4-LVDS-4Lane

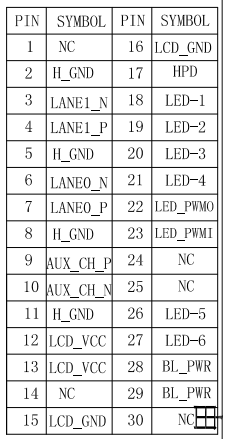

Pictrue4-Edp

4 ID Dummy

5 DB0-DB23 Data Bus

6 RESET Chip reset signal

7 HSYNC Line synchronization signal.

8 VSYNC Frame synchronization signal.

32 DE Data enable signal in RGB interface mode.

33 SCL Serial clock

34 CS Chip select pin

35 SDI Serial data input

36 DOTCLK Pixel clock

37 GND Ground

38 K Power supply for LED-K

39 A Power supply for LED-A

40 GND Ground

1 MCU模式：目前最常用的连接模式，一般是8080系统和6800系统，现在6800系统已经不常

用了，两者的差异表现在信号时序上。数据位传输有8位、16位和18位。信号有CS、

RS(register select)、RW、WR以及数据信号。这种方式控制起来简单方便，无需时钟和同

步信号。但是速度慢。

2 VSYNC模式:该模式在MCU模式下增加了一根VSYNC(帧同步)信号线，速度较MCU模式快，主

要应用于运动画面的显示。

3 RGB模式：该模式一般为大屏所采用，数据位传输有8、16、18、24位。信号一般有

VSYNC(帧同步)、HSYNC(行同步)、DOTCLK(像素时钟)、ENABLE(使能信号)以及数据信号。速

度快，但需提供时钟和同步信号。

4 SPI模式：信号有CS/,SLK,SDI,SDO四根线，相对简单，但是软件控制比较复杂。一般很少

用

未完待续
