高速串行总线

发表于 6/13/2019 2:29:17 PM 阅读（1708）

高速串行总线通常会使用AC耦合电容，而通过编码技术使得DC平衡的原理可以从电容“隔直流、通交流”的角度理解。

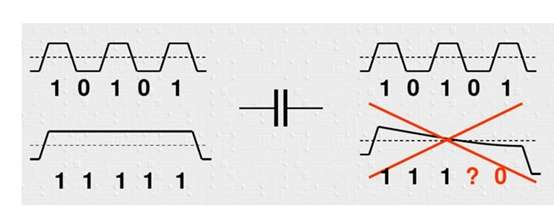

如下图所示，DC平衡时，位流中的1和0交替出现，可认为是交流信号，可以顺利的通过电容；DC不平衡时，位流中出现多个连续的1或者0，可认为该时间段内的信号是直流，通过电容时会因为电压位阶的关系导致传输后的编码错误。高速串行总线采用编码技术的目的是平衡位流中的1和0，从而达到DC平衡。
