1 TF卡启动Linux的原理

1.1 TF卡简介

       TF卡又称T-Flash卡。全名：【TransFLash】又名【Micro SD】，由摩托罗拉与SANDISK共同研发，在2004年推出。是一种超小型卡（11*15*1MM），约为SD卡的1/4，可以算目前最小的储存卡了。MicroSD 卡是一种极细小的快闪存储器卡，其格式源自SanDisk创造，原本这种记忆卡称为 T-Flash，及后改称为TransFlash；而重新命名为microSD的原因是因为被SD协会（SDA）采立。

其主要应用于移动电话，但因它的体积微小和储存容量的不断提升，现在已经使用于GPS设备、便携式音乐播放器和一些快闪存储器盘中。 它的体积为 1mm x 15mm x1mm ，差不多相等于手指甲的大小，是现时最细小的记忆卡。它也能通过SD转接卡来接驳于SD卡插槽中使用。

1.2 高速卡和低速卡

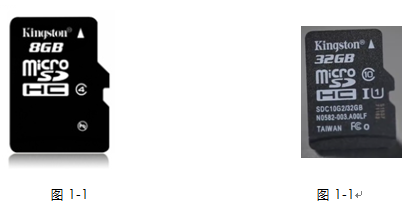

       TF卡又分为高速卡和低速卡，TF高速卡和低速卡的区分方法：主要靠TF卡上的速度等级标志来识别，TF卡符合的SD规范标准越高，速度分级等级越高，则读写速度越快。如图1-1， 注意看他右上角的圆圈里的 4  说明这是普速卡，一般传文件速度在每秒8MB以下，反应比较慢，传文件更慢，如图1-1，就是高速卡，注意看他的右边的圆圈的10，说明是高速卡一般速度在10MB 以上每秒。

1.4 TF卡工作原理

1.4.1 EVB-P6UL TF卡硬件设计

       EVB-P6UL的TF卡硬件设计兼容SD 3.0标准，即支持SDXC与SDHC，原理图1-3所示。

TF卡的默认工作电压为3.3V，通过设置IO脚“SD1_VSELECT”的电平（控制2KS3018是否导通，改变FB脚的电阻阻值），从而设置RT9043GB的反馈电压，最终调节输出电压（RT9043GBV_out）。RT9043GB的输出电压与FB脚上电阻有关，相关的计算公式如图1-4所示。电阻已经选定，设置“SD1_VSELECT”为高电平即可输出1.8V。
