System Generator完成图像的直通系统，版本vivado 14.3+matlab2014a

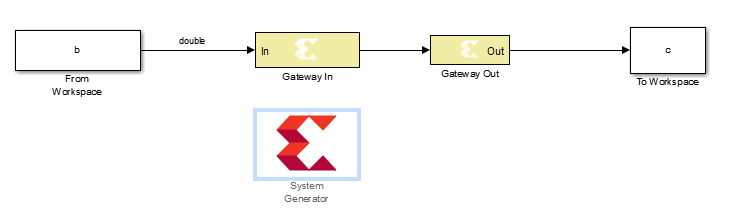

     最简单的系统，其中用到两个模块，分别为（From Workspace，和To Workspace）；接下来进行分别介绍：

    FromWorkspace，是从文件中读取数据，可以是一维二维矩阵，因为做图像处理，并考虑到实施时性，硬件图像处理一般考虑一维数据流，本例也是。

   ToWorkspace是把数据进行输出，本文采用二维输出，因为是图片。

   接下在

      1）model空间右键点击对Model Properties进行设置

      2）点击Callbacks，在左侧出现回调函数设置窗口，

      3）点击PreLoadFcn*，在右侧空白处输入LoadImage，意思为在模块打开前调用LoadImage函数(.m),文件，在StopFcn*中输入ShowImage，即为显示。

      接下来是对LoadImage，ShowImage两个函数，.m文件进行编辑。

      在matlab主窗口分别新建两个.m文件并以上两个函数命名。

LoadImage.m：

         a=imread('abc.jpg');   %在工作目录准备图片abc.jpg

         ImageWidth=size(a,2)  %获取图像的长宽

         ImageHeight=size(a,1)

         r=a(:,:,1);     %获取图片的R分量

         figure(1);

         imshow(a);

         figure(2);

         imshow(r);

        b=reshape(r,[],1);    %对数组R进行排布，成为一列

        b=[double(1:ImageWidth*ImageHeight)' double(b)];   %b变为二维数组

        DesignLatency=0;  %DesignLatency系统延时，本例为0.

ShowImage：

        DestImage2D=reshape(Dest1D(DesignLatency:DesignLatency+ImageWidth*ImageHeight-1),ImageHeight,[]);

        h=figure;

        clf;

        colormap(gray(256));

        set(h,'name','Bypass Results');

        subplot(1,2,1);

        image(a),...

         axis equal,axis square,axis off,title 'InputImage';

         subplot(1,2,2);

         image(DestImage2D),axis equal,axis square,axis off;

         filterTitle='Output Image';

         title(filterTitle)

         colormap(gray(256));

注视：本文参考自《多媒体处理FPGA实现》一书，十分感谢！
