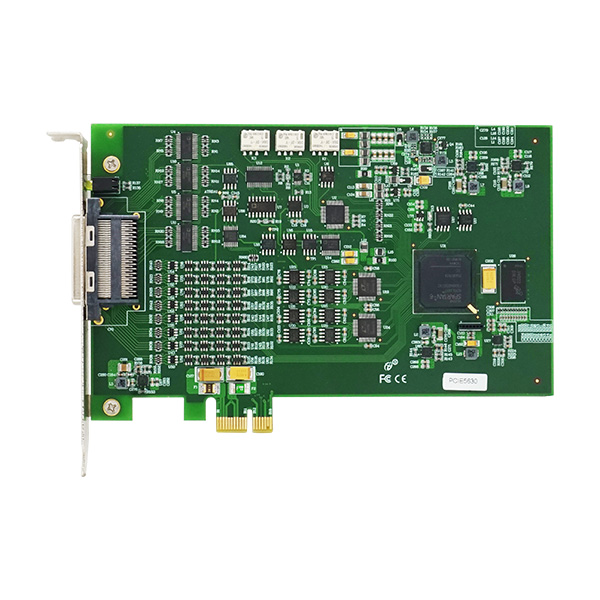

PCIe5630多功能16位采集卡，64路AD，4路DA，8路DIO，24路PFI，2路计数器
0赞1 产品简介
PCIe5630是一款多功能数据采集卡。该板卡提供64路AD模拟量单端输入或32路差分输入，4路DA模拟量输出，8路DIO数字量输入输出，24路PFI功能可编程数字信号，2路32位多功能计数器。本板卡的主要应用场合为：电子产品质量检测、信号采集、过程控制、伺服控制。
2 性能描述
PCIe5630系统框图主要由模拟信号调理电路、ADC模块、DAC模块、自校准模块、数字信号保护电路、FPGA控制模块组成。模拟信号调理电路实现对多通道输入进行选择、放大、滤波、差分转单端，把输入信号转换到匹配AD采集范围的信号。AO部分的模拟信号调理电路实现对DAC输出进行放大、阻抗变换等功能。数字信号保护电路实现对数字输入输出信号进行电平转换、过压限流保护等功能。
2.1 产品概述
产品型号 | PCIe5630 |
产品系列 | 数据采集卡 |
总线类型 | PCIe总线 |
操作系统 | XP、Win7 |
板卡尺寸 | 167.67mm(长) * 111.15mm(宽) |
2.2 AD模拟量输入
16位(Bit) | ||
输入通道 | 64路单端、32路差分 | |
输入量程 | ±10V、±5V、±2.5V、0～10V 、0～5V | |
采样方式 | 异步采样 | |
过压保护 | ±12V | |
校准方式 | 软件自动校准 | |
采样率 | 单通道：最大采样频率为500 KSps 多通道：各通道最大采样频率=500 KSps / 设置的采样通道总数 | |
存储器深度 | 16K字（点）FIFO存储器 | |
采样模式 | 按需单点采样、有限点采样、连续采样 | |
触发源 | 软件强制触发、模拟触发、数字触发 | |
触发方向 | 下降沿触发、上升沿触发、变化触发 | |
触发源输入范围 | ATR输入范围 | ±10V |
DTR输入范围 | 标准TTL电平 | |
输入阻抗 | 10MΩ | |
程控增益 | 1倍、2倍、4倍、8倍 | |
时钟源 | 内时钟、外时钟 | |
外时钟输入范围 | <= 500KHz，TTL电平信号 |
2.3 DA模拟量输出
4路 | ||
转换精度 | 16位
| |
采样方式 | 同步输出 | |
输出量程 | 0～5V、0～10V 、±5V、±10V、±2.5V、-2.5～7.5 V | |
转换速率 | 单通道最高1MSps，多通道最高500KSps | |
存储器深度 | 16K字（点）FIFO存储器 | |
采样模式 | 按需单点采样、有限点采样、连续采样 | |
触发源 | 软件强制触发、模拟触发、数字触发 | |
触发方向 | 下降沿触发、上升沿触发、变化触发 | |
触发源输入范围 | ATR输入范围 | ±10V |
DTR输入范围 | 标准TTL电平 | |
时钟源 | 内时钟、外时钟 |
2.4 DIO数字量输入输出/PFI功能可编程数字信号
通道数 | 共32路 8路静态DIO（P0.<0..7>）， 24路PFI（PFI<0..7>/P1，PFI<8..15>/P2，PFI<16..23>/P3） | ||
电气标准 | TTL兼容 | ||
方向控制 | 可独立配置为输入或输出 | ||
默认上电状态 | 输入 | ||
输入逻辑电平 | 高电平 | 最大电压 | 5V |
最小电压 | 2V | ||
低电平 | 最大电压 | 0.8V | |
最小电压 | 0V | ||
输出逻辑电平 | 高电平 | 最大电压 | 5V |
最小电压 | 3.8V | ||
低电平 | 最大电压 | 0.44V | |
最小电压 | 0V | ||
最大输入范围 | 0～5V | ||
下拉电阻 | 10 KΩ | ||
单通道驱动能力 | ±24mA | ||
过压保护 | 5V |
2.5 计数器
通道数 | 2路 | ||
分辨率 | 32 位 | ||
电气标准 | TTL兼容 | ||
输入输出 逻辑电平 | 高电平 | 最大 | 5V |
最小 | 3.8V | ||
低电平 | 最大 | 0.44V | |
最小 | 0V |
2.6 板卡功耗
电压 | 典型值（mA) | 最大值（mA) |
+3.3V | 550 | 600 |
+5V | 380 | 1A(所有DO满载输出) |
