PCIe8812 24位ADC采样精度，动态信号，故障诊断，声学测量，振动、噪声、冲击等环境信号监测
0赞
发表于 1/17/2019 10:46:04 AM
阅读（2413）

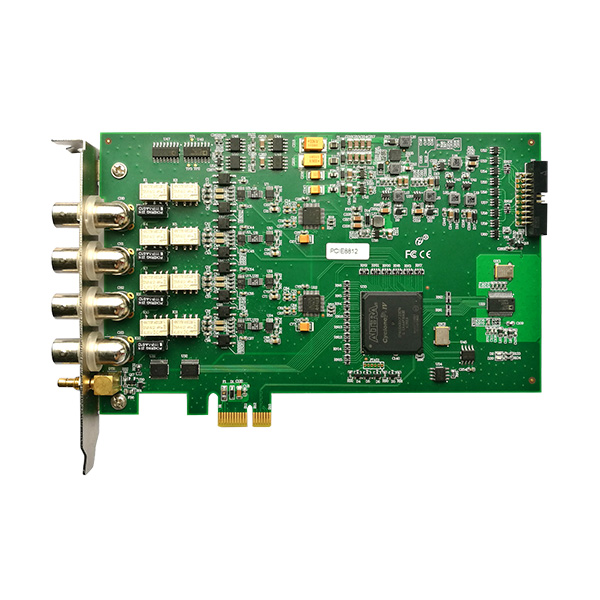

PCIe8812该板卡提供4路差分/伪差分模拟量输入，4mA IEPE激励，24位ADC采样精度，转换速率最高为216KS/s。 适用于 高动态范围信号采集，机械设备与故障诊断，声学测量，振动、噪声、冲击等环境信号监测。
AD模拟量输入 | ADC分辨率 | 24位(Bit) |
输入通道 | 4路 差分/伪差分 | |
输入量程 | ±11V、±5.5V、±2.2V、±1.1V | |
采样速率 | 8 Hz ~ 216 KHz | |
采样方式 | 同步采样 | |
带宽 | 0.41×采样速率 | |
耦合方式 | 直流耦合、交流耦合 | |
IEPE激励 | 每个通道均支持0或4mA电流输出 | |
动态范围 | 114dB | |
THD | -100dB | |
触发源 | 软件触发、模拟边沿触发、模拟窗触发、数字边沿触发 | |
ATR输入源 | 从AI0～AI3的任一通道输入 | |
触发源输入范围 | ATR输入范围 | 同AD量程 |
DTR输入范围 | 标准TTL电平 | |
输入阻抗 | 1MΩ | |
校准方式 | 软件自动校准 |
