USB8584\8582 8通道100MS/s数字化仪,应用于无线通讯、雷达/声纳、超声、图形成像

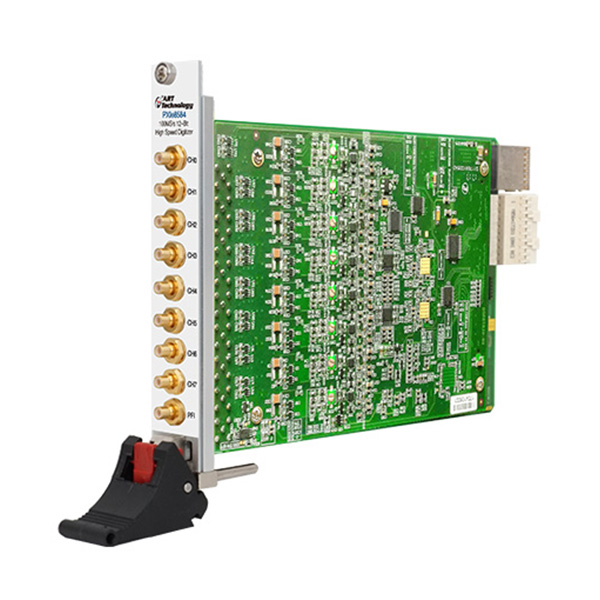

0赞1 产品简介
USB8584\8582是8通道14\12位100MS/s采样数字化仪,专为输入信号高达50M的高频和高动态范围的信号而设计。模拟输入范围可以通过软件编程设置为±1V或者±5V,配备了容量高达2GB的板载内存。
USB8584\8582配备了14\12位高线性度的AD转换器,是无线通讯、雷达/声纳、超声、图形成像等高动态范围应用的理想选择。

2 产品特点
u 符合USB规范3.0版High Speed(兼容2.0版)
u 8通道单端模拟输入
u 14位高分辨率ADC(USB8584)
u 12位高分辨率ADC(USB8582)
u 模拟输入带宽高达50M
u 板载2GB内存
u 可编程输入电压量程范围±1V或±5V
u SMB-1路PFI程控配置接口(即数字触发PFI输入、触发输出)
u 全自动校准
u 支持连续采样和有限点采样
u 支持多卡同步采集
3 规格参数
3.1 AD模拟量输入
Ø 模拟量输入
项目 | 参数 |
通道数 | 8通道 |
输入阻抗 | 1MΩ(50Ω可定制) |
耦合方式 | 直流耦合、交流耦合(可程控配置) |
输入量程 | ±5V、±1V |
过压保护 | ±5V |
ADC分辨率 | 14Bit(USB8584)\12Bit(USB8582) |
模拟带宽(-3dB典型值) | 50M |
Ø 偏移误差
范围 | 偏移误差 |
±5V | ±1.5mV |
±1V | ±0.3mV |
Ø 增益误差
范围 | 输入阻抗 | 增益误差 |
±1V | 50Ω | ±1% |
1MΩ | ±0.5% | |
±5V | 50Ω | ±1% |
1MΩ | ±1% |
Ø 系统噪音:标准偏差
范围 | 系统噪音(RMS) |
±5V | 1.5mV |
±1V | 0.3mV |
Ø 频谱特性
产品型号 | 输入范围 | SNR | THD | SFDR | ENOB(Bit) |
USB8584 | 输入阻抗50Ω | ||||
±5V | 66.2 | 68.9 | 68.7 | 10.4 | |
±1V | 66.1 | 68.7 | 68.6 | 10.3 | |
输入阻抗1MΩ | |||||
±5V | 66.4 | 69.0 | 69.1 | 10.4 | |
±1V | 66.5 | 69.1 | 69.3 | 10.4 |
产品型号 | 输入范围 | SNR | THD | SFDR | ENOB(Bit) |
USB8582 | 输入阻抗50Ω | ||||
±5V | 65.9 | 68.4 | 68.5 | 10.3 | |
±1V | 66.1 | 68.7 | 68.7 | 10.3 | |
输入阻抗1MΩ | |||||
±5V | 65.6 | 67.5 | 67.8 | 10.2 | |
±1V | 65.9 | 67.8 | 68.1 | 10.3 |
①采样率:100MS/s,对应量程满量程输入信号。
②典型值测量方法:在±5V输入范围下,将信号放到-1dB,以100MS/s的采样速率采集1MHz正弦波,数据采集宽度为64K,加Hanning窗进行FFT分析。
3.2 AD采集模式
Ø 连续采样 、有限点采样
3.3 AD触发
Ø 触发源:件触发、模拟触发、数字信号触发、同步信号触发
Ø 触发模式:中间触发、后触发、预触发、硬件延时触发、后触发和硬件延时触发的重复触发
Ø 触发方向:上升沿触发、下降沿触发、上下边沿均触发
Ø 数字信号触发
l 接口类型:SMB接口,触发电平:标准TTL电平,脉冲宽度:最低20nS
Ø 触发输出
l 接口类型:SMB接口,触发电平:5V TTL电平,触发方向:正向脉冲、负向脉冲,脉冲宽度:50nS~50uS,步进:50nS
3.4 AD时钟
采样时钟源:内部时钟
Ø 内时钟锁相环参考源可选为:
l 板载晶振
l 主卡同步10M时钟信号(用于多卡同步)
3.5 数据存储及传输
Ø 板载内存:2GB,八个通道共享,数据传输:DMA传输
3.6 外部供电
输入电压 | 8V~24V(DC) |
其他保护 | 防反接 |
3.7 板卡功耗
Ø USB8584
供电电压 | 典型值(mA) | 最大值(mA) |
12V | 2450 | 2550 |
Ø USB8582
供电电压 | 典型值(mA) | 最大值(mA) |
12V | 2350 | 2450 |
