USB2861多功能采集卡,64 路或32路,4路DA；16路可编程I/O及4路计数器
0赞
发表于 1/26/2019 9:40:28 AM
阅读（2754）

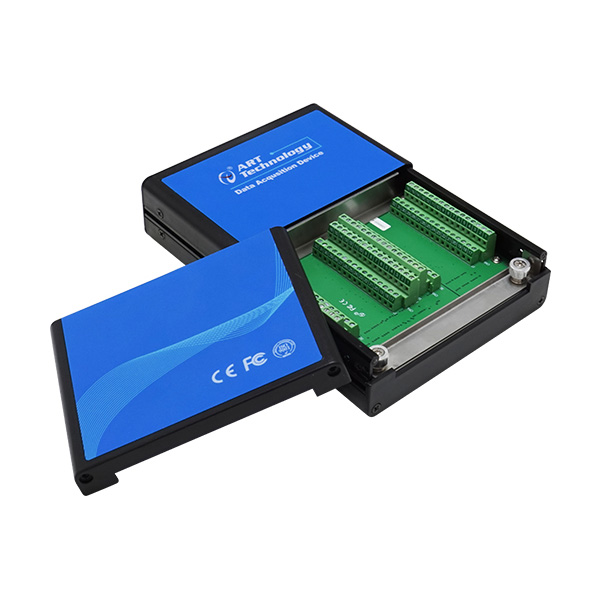

USB2861 是一款多功能数据采集卡。该板卡提供 64 RSE / NRSE通道或32通道DIFF模拟量输入；4通道模拟量同步输出；8路带缓冲数字I/O；16路可编程I/O及4通道多功能计数器。
产品概述 | 总线类型 | USB3.0 Super Speed |
操作系统 | XP、Win7、Win8、Win10 | |
AI模拟量输入 | 分辨率 | 16bit |
采样范围 | ±10V、±5V、±2V、±1V | |
最大采集速率 | 250Ksps | |
通道数量 | 64通道（RSE、NRSE）； 32通道（DIFF） | |
通道扫描模式 | 异步循环扫描 | |
采集模式 | 按需单点采样、有限点采样、连续采样 | |
存储器深度 | 4K 点FIFO | |
触发源 | 软件强制触发、通道模拟量触发、外部数字量触发 | |
AO模拟量输出 | 通道数量 | 4路 |
最大采集速率 | 1Msps | |
分辨率 | 14bit | |
采样范围 | ±10V、±5V | |
驱动能力 | 5mA | |
存储器深度 | 4K字（点）FIFO存储器 | |
通道输出模式 | 同步输出 | |
生成模式 | 单点（按需）采样、有限点采样、连续采样 | |
CTR计数器 | 通道数 | 4路独立多功能计数器 |
计数器位数 | 32位 | |
计数器功能 | 边沿计数、脉宽测量、频率/周期测量、半周期测量、线性位测量、角位置测量、可编程脉冲输出 | |
DI/O | 24通道 DI/O：Port0 8路，Port1与Port2各8路复用PFI |
