USB8584同步采集卡14位，8路AD，采样率最高为100MS/s
0赞
发表于 1/26/2019 1:38:49 PM
阅读（2463）

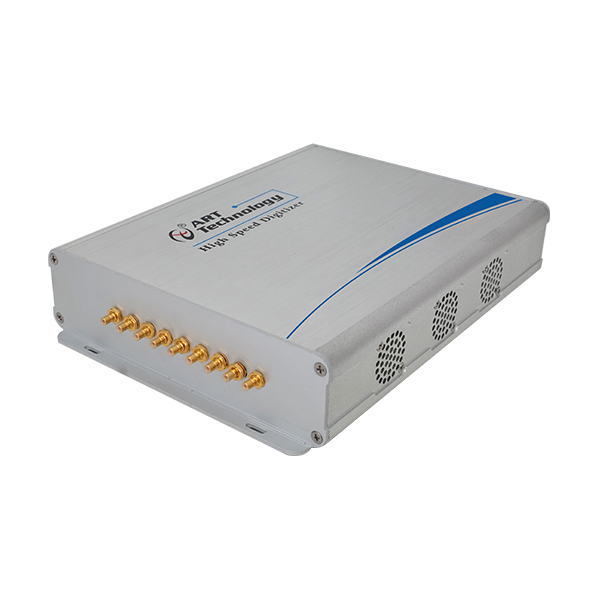

USB8584 是一种基于USB总线的同步采集卡。该板卡提供8路单端模拟量输入，14位ADC采样精度，转换速率最高为100MS/s。
AD模拟量输入 | ADC分辨率 | 14位（Bit） |
输入通道 | 8路单端 | |
输入量程 | ±5V、±1V | |
采样率 | 最高100MHz | |
采样方式 | 同步采样 | |
校准方式 | 软件自动校准 | |
耦合方式 | 直流耦合、交流耦合 | |
触发源 | 软件触发、ATR触发、DTR触发、Trigger信号触发（用于多卡同步） | |
ATR输入源 | 从AI0~AI7的任一通道输入 | |
触发源输入范围 | ATR输入范围 | 同AD量程 |
DTR输入范围 | 标准TTL电平 | |
输入阻抗 | 1MΩ（50Ω可定制） | |
带宽 | 50MHz | |
时钟源 | 板载时钟、同步10M时钟 |
