FPGA设计常用的仿真工具
0赞
发表于 10/19/2014 8:38:43 PM
阅读（8946）
谈到仿真工具，第一个出现在脑海中的一定是mentor公司的modelsim。以前的modelsim有三个版本：modelsim AE，modelsim XE以及modelsim SE。
1、modelsim AE
modelsim AE是modelsim 为altera定制的OEM版，其中包含了altera的库文件，无需手动编译，同时可以再QuartusII中直接调用modelsim进行仿真，省去了在modelsim中新建工程、添加文件、编译等等一系列步骤。在下载QuartusII时，modelsimAE的安装文件一般同时被集成到其中。
@建议：如果对modelsim的使用不熟悉，建议在安装QuartusII的同时安装AE，这样只需几个简单的设置即可用来仿真。
2、modelsim XE
原本modelsim XE是mentor公司为Xilinx专门定制的，同样也是OEM版，但自从Xilinx自己推出了ISIM仿真工具后，就不再与mentor公司合作。因此该版本除了有几个较低的版本外，已经没有了后续的更新。现在很少使用。
@建议：不建议使用。

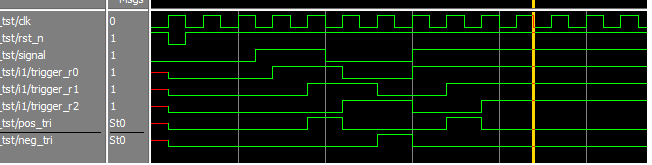

3、modelsim SE
最纯粹的modelsim，不包含各个FPGA厂商的库，只有基本的库文件。当我们在QuartusII下编译并使用了PLL、FIFO等IP核时，modelsimSE就无法识别，也就无法仿真了。因此使用modelsimSE进行仿真比较复杂，一般需要对所用器件的库进行编译并修改相关的配置文件。
但SE版本为最高级版本,在功能和性能方面比OEM版本强很多,比如仿真速度方面，还支持PC 、 UNIX 、 LIUNX混合平台。
@建议：如果对FPGA兴趣较大，建议学习SE，因为工作后接触的FPGA往往不止A公司或X公司两家，SE一个工程就能搞定；若使用OEM版，估计键盘上的alt+TAB很快就要报废了！

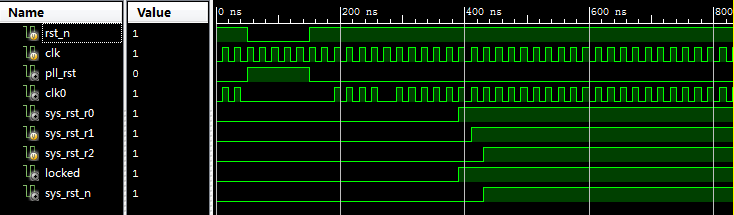

4、ISIM
ISIM是集成在Xilinx开发环境ISE中的仿真工具，因此是免费的，适合用于中小规模的FPGA设计，优点是免费，界面很漂亮，配合ISE很方便；缺点是处理速度较慢，而且需要更多的内存。
@建议：如果芯片选择的是xilinx的，则使用该工具进行简单的仿真也是不错的。
5、VCS
VCS是Synopsys公司的高端仿真工具，它处理速度最快，价格昂贵，往往用在大型FPGA设计中。
