LCD CrossTalk 异常原因以及解决手法
0赞
发表于 4/2/2022 5:24:25 PM
阅读(2673)
一、CrossTalk的定义
1、TFT-LCD 的串扰现象:纯色背景画面上有一块其他颜色的画面,使其邻近的区域亮度发生变化,而导致画面失真。
2、串扰的特点:受人眼对亮度感知特点的影响,串扰现象在中间灰阶背景下较容易观察出来。尤其是白画面中间显示黑色方块,黑色方块周边的串扰较容易显示出来。

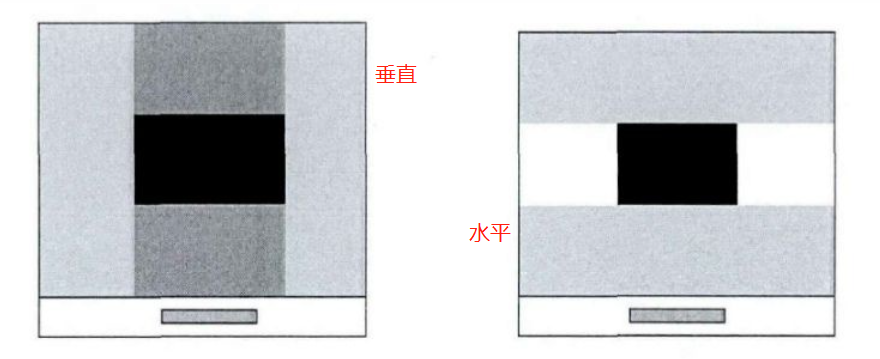

3、分类:串扰现象分为横向和纵向的,图1所示,灰阶背景、中间为黑色方块的情况下分类如下:
垂直串扰:上下区域受黑方块影响变得更暗
水平串扰:左右区域受黑方块影响变得更亮
(串扰比较容易发生在列反转、帧反转、com反转模式中;而在目前常用的点反转模式中出现较少)
二、CrossTalk的原因分析
垂直串扰,有两个主要原因:
1、Data线和Piexl电极间耦合电容过大:以TN型来说,中间黑画面电压(最终是压差哈)较大,四周白画面电压较小。当数据线和像素电极间的耦合电容过大时,中间黑色区域的高电压会带动上下两侧像素电极电压过大,从而导致上下两侧画面颜色变暗。
2、TFT漏电流过大:黑色区域的TFT为高电压打开状态,其上下的区域为低电压关闭状态,漏电流过大时,导致上下像素电极充入高电压而变暗。
解决办法:
1、增大Data和Piexl的间隔距离,减小耦合电容;降低漏电流,增大Cst
2、水平串扰,与Data和G-com的耦合电容相关或com-ITO的电阻过大。
倘若,
1、当Data与G-com的耦合电容过大时,中间黑画面的高电压引起G-com电压发生变化,导致像素无法充电到正常电位。
2、若彩膜侧的com-ITO电阻过大,电压发生变化后,无法迅速回到正常电位,也会发生串扰。
可通过降低Data和G-com的耦合电容,降低com-ITO的电阻解决
