【嵌入式】uC/OS-II 数字示波器设计

发表于 6/18/2013 10:18:03 PM 阅读（4657）

一直对示波器情有独钟，感觉是个神奇的东西。大一大二很长一段时间里，为了寻找和借用一个示波器而奔波；所以想自己做一个示波器，能简单应用就好。起码是自己的，不用借，不用买，不用愁没设备而停止研究学习。

所以，本科毕业设计，就毅然决然地做示波器了。

设计简介：

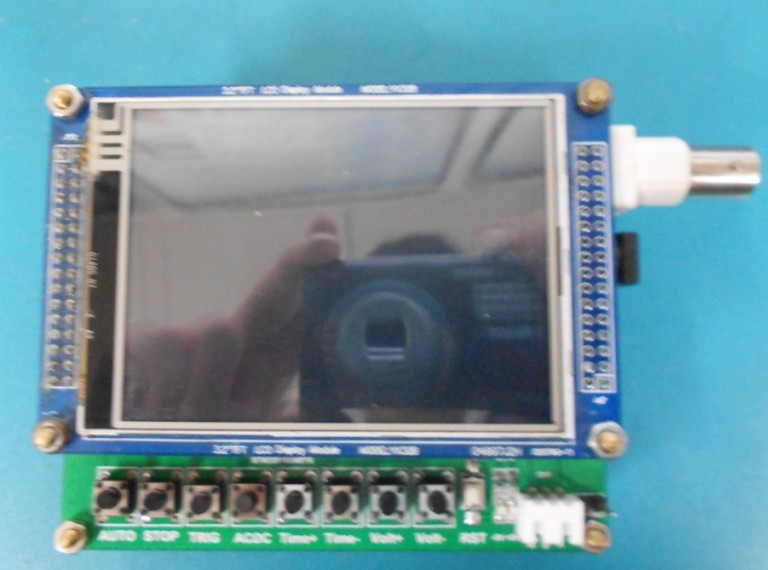

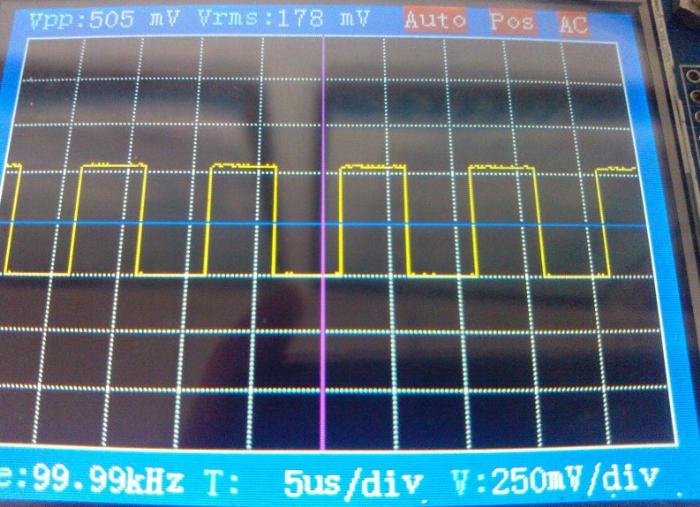

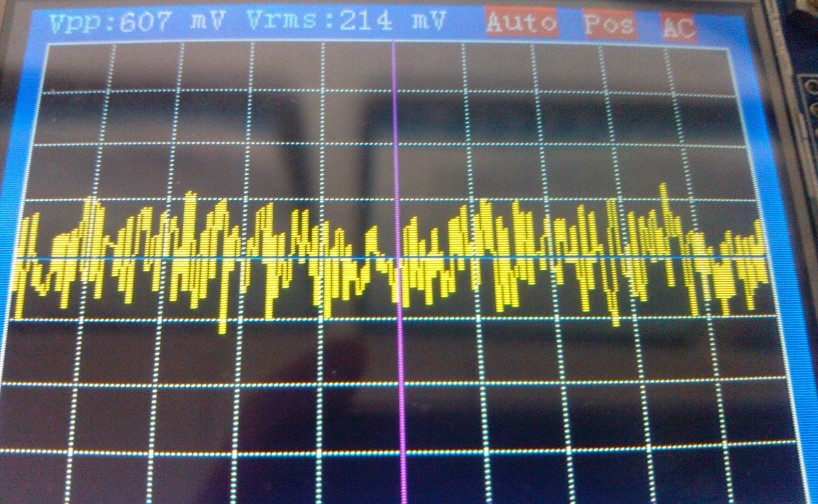

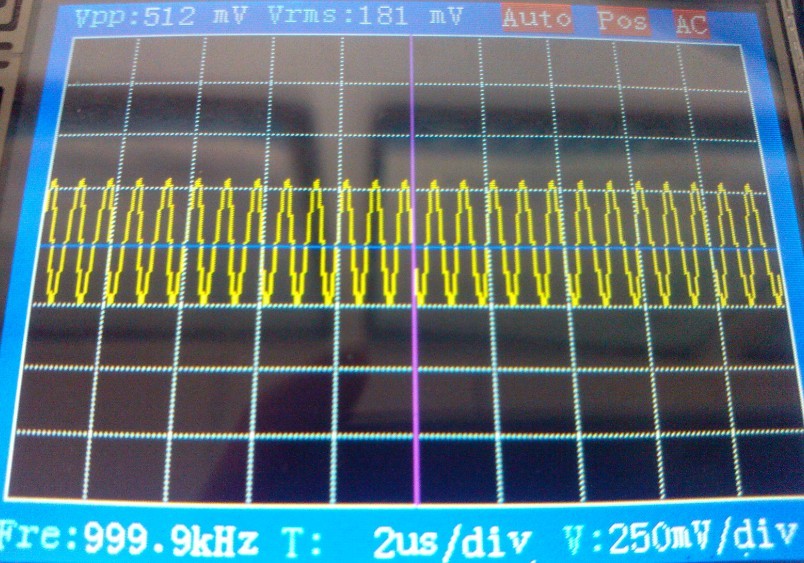

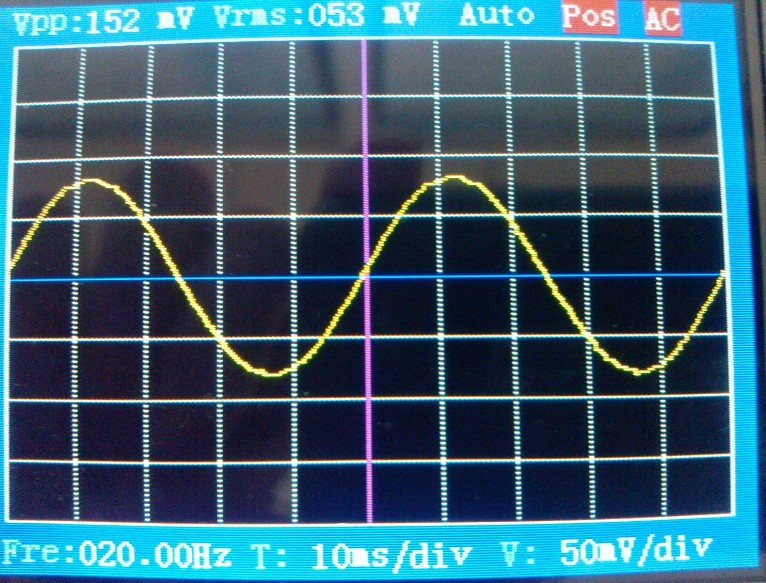

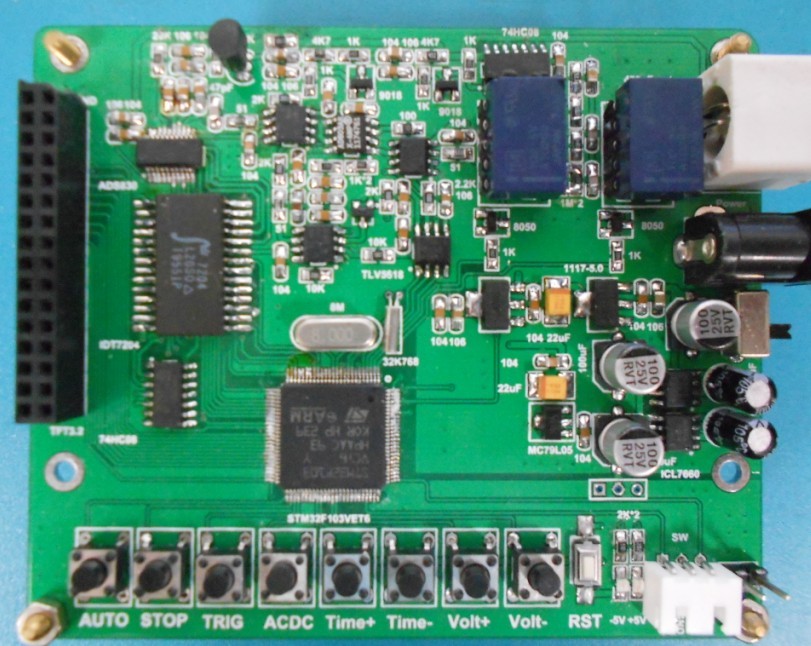

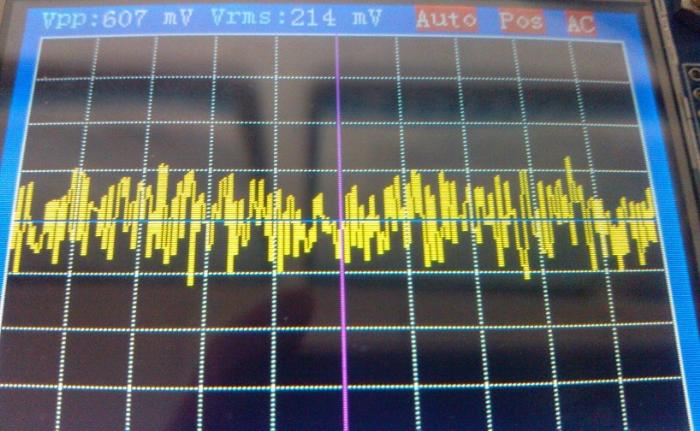

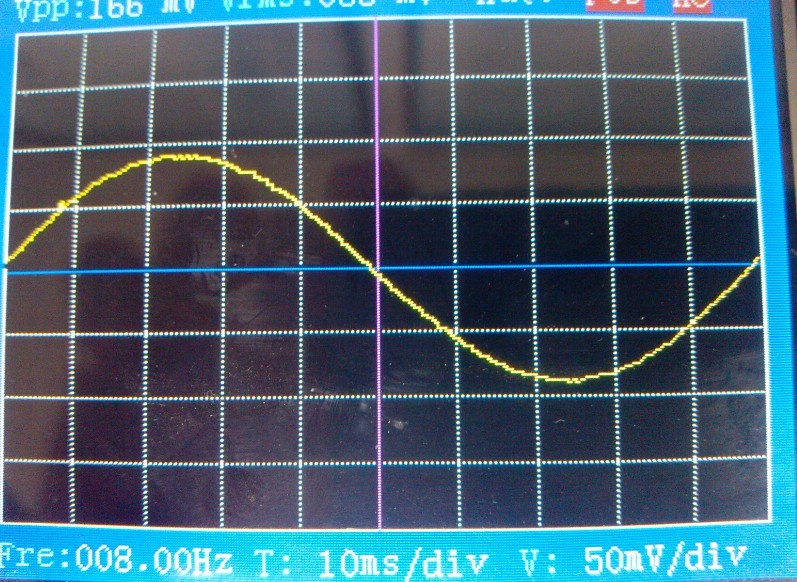

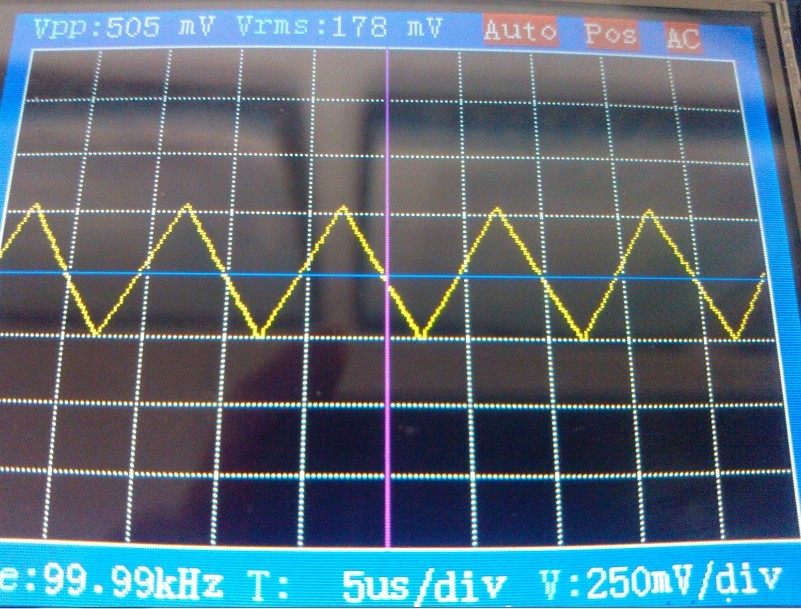

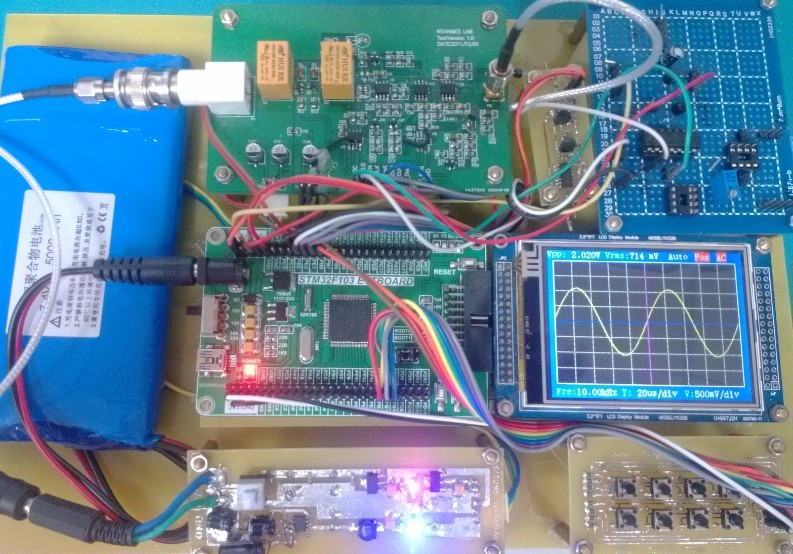

该示波器在硬件上采用了32位微处理器STM32和高速A/D转换器ADS830等器件，软件上搭载上µC/OS-II实时操作系统，简化编程，提高系统的效率和稳定性。输入信号从系统的无源探头接入，先经过的是AC/DC耦合电路，然后经过信号调理电路，被调理后的信号接着由A/D转换器转变成数字信号，再经过高速缓存器FIFO，信号数据即被传送到微处理器STM32中，由微处理器STM32完成对信号数据的处理，最后把波形还原到液晶上，并显示该信号的频率、电压等技术指标，以供用户参考。
