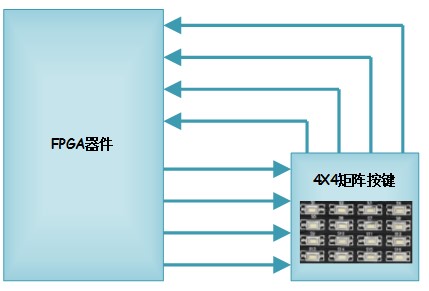

    FPGA与4X4矩阵按键的连接如图2.21所示。矩阵按键的横、纵方向各4个信号连接到FPGA引脚，FPGA可以通过给横方向4个信号输出电平，采集纵方向4个信号的输入电平，从而得到具体触发按下的键位。

图2.21 FPGA与4X4矩阵按键连接示意图

    如图2.22所示，这个P12插座可以用于控制矩阵按键的S1、S2、S3、S4工作于矩阵按键模式或者独立按键模式。如图示PIN2-3短接时，为矩阵按键模式；而PIN1-2短接时，为独立按键模式。

图2.22 矩阵按键模式设置的跳线插座

    如表2.5所示，这是FPGA与4X4矩阵按键的引脚信号定义。

表2.5 FPGA与4X4矩阵按键的引脚信号定义
