近期需要用到一段移位寄存器的程序，却在行为仿真时出现问题，代码如下（一个4位移位寄存器）：

module sr4(
	input clk ,
	input en ,
	input d ,
	output reg q
    );

	reg [3:0] q_temp ;
	always @(posedge clk)begin
		if(en)begin
			q_temp[3:0] <= {q_temp[2:0],d} ;
			q <= 0 ;
		end
		else begin
			q_temp <= q_temp ;
			q <= q_temp[3] ;
		end
	end
endmodule

用两种不同的风格写测试文件时，仿真结果却不相同。

testbench（1）的仿真代码：

module sr4_tb;
	reg clk;
	reg en;
	reg d;
	wire q;

	sr4 uut (
		.clk(clk),
		.en(en),
		.d(d),
		.q(q)
	);
	initial begin
		clk = 0 ;
		forever #5 clk = ~clk ;
	end
//在四个时钟周期内，en=1,d一次输入1000
	initial begin
		en = 0 ;
		@(posedge clk)
		#10 en = 1 ;
		   d = 1 ;
		#10 d = 0 ;
		#30 en = 0 ;
	end
endmodule

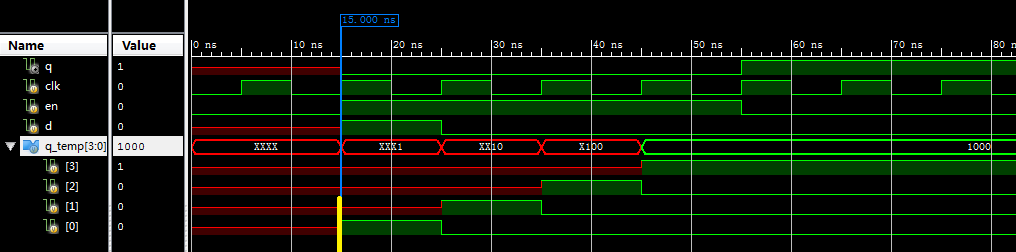

仿真波形如图：

      仔细观察发现，使能 en 和输入数据 d 在 15ns 处有效，而移位寄存器第一位立即装载进数据。这不符合逻辑啊，应该延迟一个时钟周期才对啊！

    于是换了一种代码风格，testbench（2）代码风格如下：

module sr4_tb;
	reg clk;
	reg en;
	reg d;
	wire q;

	sr4 uut (
		.clk(clk),
		.en(en),
		.d(d),
		.q(q)
	);
	initial begin
		clk = 0 ;
		forever #5 clk = ~clk ;
	end
	reg [5:0] en_tb ;
	reg [5:0] d_tb ;
	initial begin
		en_tb = 6'b011110 ;
		d_tb = 6'b010000 ;
   end
//同样四个周期内产生en=1,d一次输入1000
	always @(posedge clk)begin
		en <= en_tb[5] ;
		d <= d_tb[5] ;
		en_tb[5:0] <= {en_tb[4:0] , 1'b0} ;
		d_tb[5:0] <= {d_tb[4:0] , 1'b0} ;
   end
endmodule

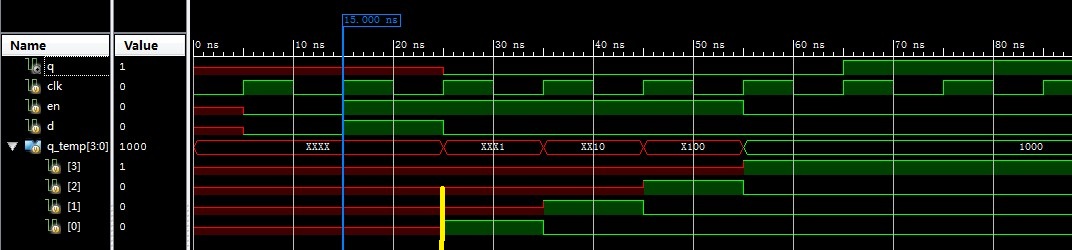

     仿真波形如图：

testbench（2）波形

      按照逻辑来说，移位寄存器的第一次移位进入会在串行输入信号 d 的下一个时钟周期开始。因此testbench(2)的波形才是正确的，那么testbench(1)的错误在哪儿？

       出现了竞争！

       仔细观察，testbench(1)中在 15ns 时，将 clk 和 en ， d 的信号值同时改变，而接下来的逻辑中需要在 clk 的上升沿检测 en 和 d 的值，因此出现竞争。

      而在testbench（2）中，en 和 d 的信号变化是由时钟沿来确定的。因此不会有竞争出现。

       那么出现竞争的时候，仿真器的处理逻辑是什么样的呢？？

       实际测试结果，ISE 和 Modelsim 的处理逻辑是默认 en 和 d 改变在先，时钟跳变在后，因此 clk 的上升沿采集的是变化之后的 en 和 d ，因此没有延迟一个时钟周期。

    而实际中是什么样子呢？？

module test4(
	input clk ,
	input a ,
	output reg b
    );
	always@(posedge clk)begin
		   b <= a ;
	end
endmodule

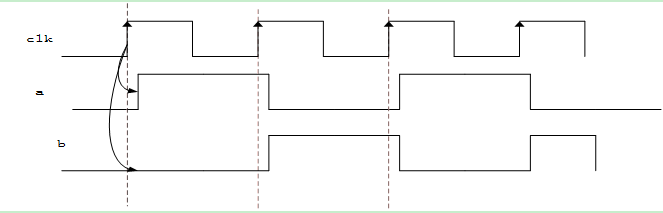

     实际的信号变化应该为这个样子：

      当输入信号 a 的改变是在 clk 的上升沿触发时，表现为在当 clk 的上升沿检测时，检测到的是 a 改变前的值（因为触发器都有延时，a 在 clk 的上升沿一段延时之后才会改变）， b  输出的是改变前  a 的值，在下一个上升沿输出改变后的值，这个时候才会表现为延时一个周期的现象。

        仿真如下：

       因此在设计和测试时，应该避免人为造成的竞争出现。

       测试可用一个简单的状态机实现（或者将输入信号的改变放在always@（posedge clk）块中），本质就是将信号的改变归一到时钟沿之下，这样的仿真才符合实际。
