目标： 在实现IAR AVR中用simulator模拟中断。

一、学习IAR给出的例子

在IARAVR的安装目录avr\tutorials\AdvancedDebugging中有一个模拟串口中断的例子。该例子模拟UART0接收中断，从pc的文本中给UART0 UDR0接收寄存器一个Fib数。

AVR程序将该Fib数从串口输出，输出从Terminal I/O窗口输出。

1.       将例子拷贝到用户的目录。

2.       直接运行，软件仿真程序，在中断函数中设置断点，可见能够进入中断，从Terminal I/O窗口输出可见到输出字符‘0’。没有输出Fib数。

3.       新建一个breakpoint

图1 设置一个断点

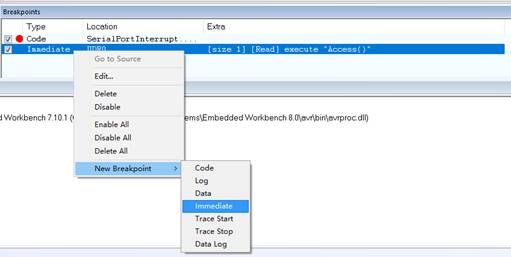

根据图1新建一个Immediate类型的断点。

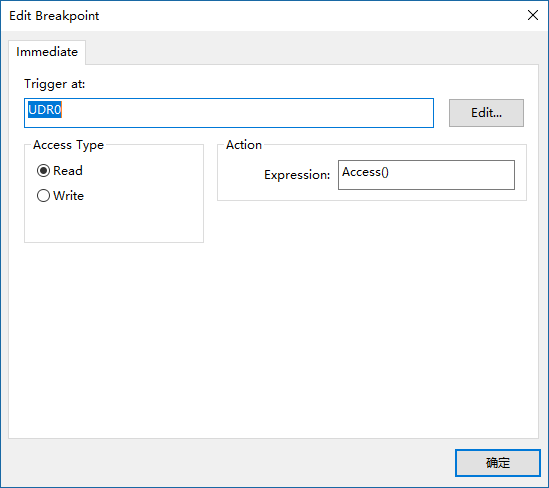

根据图2， Trigger at填入：UDR0

Expression填入 Access()

Access Type选择Read

图2 Breakpoint输入UDR0

继续仿真，进入中断程序后，从Terminal I/O窗口输出可见到输出字符Fib数。

对图 1的解释：

a)       UDR0是AVR工程中的SetupSimulation.mac文件中Access（）函数设定的写入寄存器（UDR0 = _fibValue;)。__readFile(_fileHandle, &_fibValue)以十六进制按行读取文本文件InputData.txt，所以InputData.txt文件中是十六进制数，每行一个。

b)      SimulationSetup()函数给出了要模拟的中断向量"USART0 RXC"，间隔3000个时钟周期，100%的概率产生中断。

_interruptID = __orderInterrupt("USART0 RXC", 4000, 3000, 0, 0, 100);

二、实现一个ADC中断模拟

修改上述例子，用于ADC采样模拟

工程预期目标：模拟ADC中断，读取ADC寄存器，用于后续计算。

步骤：

1.       添加SetupSimulation.mac到工程，修改SetupSimulation.mac文件中SimulationSetup（）函数里

_interruptID = __orderInterrupt("ADC", 4000, 3000, 0, 0, 100);

2.       修改SetupSimulation.mac文件中Access（）函数里ADC = _fibValue;

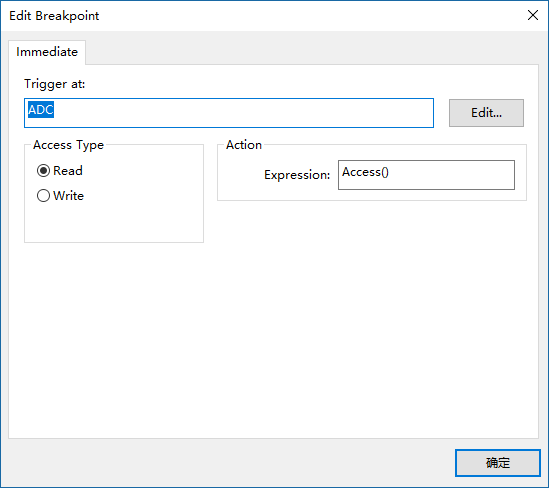

3.       根据图3， Trigger at填入：ADC

Expression填入 Access()

Access Type选择Read

图3 Breakpoint输入ADC

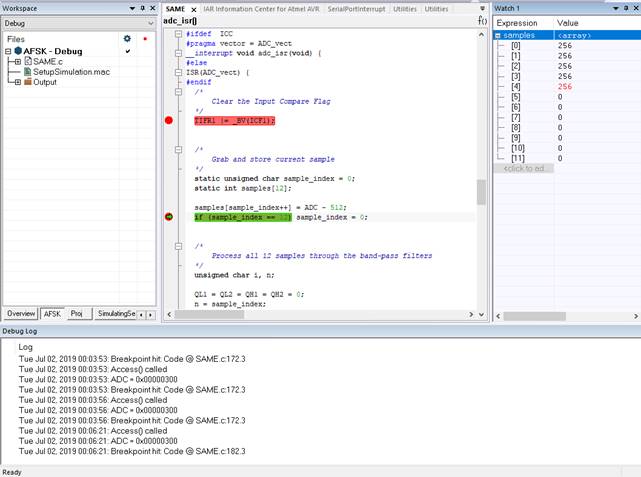

进入Simulator仿真后，可观察到程序进入ADC中断，并读取到了模拟输入值，如图4。

图4 ADC输入值是0x300,数组samples[]=ADC-512结果是256
