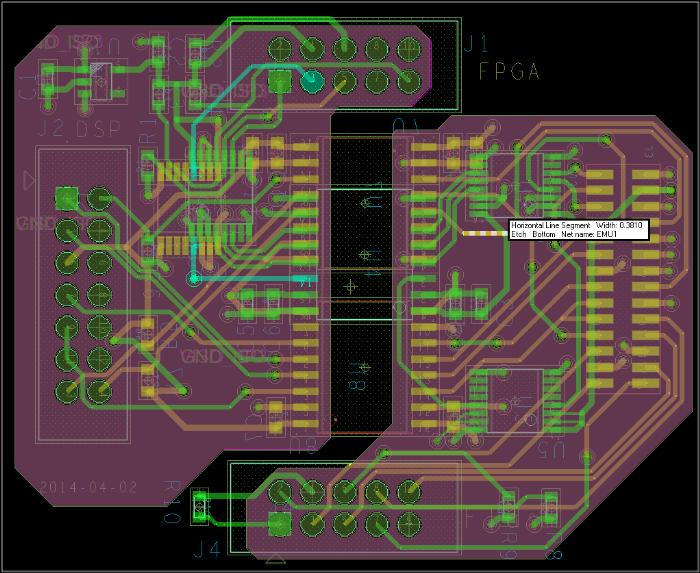

JTAG隔离方案，开始画了一个2层板，

初次画犯了好多错--

过孔直接打在焊盘下；

过孔径过小，一般过孔径要大于走线宽度；

讨论之后决定改为4层板，设置电源层和地层，对于电源和地连线可直接进行打孔，减少走线，方便布局。

因为隔离器件，左右两部分电源需隔开，隔离之前部分和隔离之后部分有较明显间隔，

电源地走线宽度设置为20mil

信号走线宽度设置为15mil

隔离器件电流大概60mA左右，

继续学习~
