IP CORE 之 RAM设计

         本篇实现基于叁芯智能科技的SANXIN -B01 FPGA开发板，以下为配套的教程，如有入手开发板，可以登录官方淘宝店购买，还有配套的学习视频。

SANXIN-B01 Verilog教程-郝旭帅团队

         随机存取存储器(random access memory，RAM)又称作"随机存储器"。存储单元的内容可按需随意取出或存入，且存取的速度与存储单元的位置无关的存储器。这种存储器在断电时将丢失其存储内容，故主要用于存储短时间使用的程序。按照存储单元的工作原理，随机存储器又分为静态随机存储器(Static RAM，SRAM)和动态随机存储器(Dynamic RAM，DRAM)。在FPGA内部的存储块为SRAM。

· 设计要求

设计一个深度为256，宽度为8的RAM。不需要初始化内容。

· 设计原理

         RAM，此种存储器支持写操作，支持读操作。在存储器建造时，可以进行初始化数据，也可以不进行初始化数据。RAM的初始化文件也是mif文件，原理和ROM类似。

         本次设计RAM是利用FPGA片内嵌入的M9K构成的。

         由于设计RAM深度为256，故而地址的宽度为8位。

         RAM工作原理为，在时钟上升沿采样到rden为1时，将addr所指示的存储空间的数据进行输出；在时钟上升沿采样到wren为1时，将wdata存储到addr所指示的存储空间中去。

· 架构设计和信号说明

         此模块命名为ram_test。ram_my为ip core。

· 调用 ip core 之 RAM

         建立好工程，打开tools -> ip catalog。按照下图的方式，找到RAM ：1-port。

         选择verilog，找到对应路径，命名为ram_my。

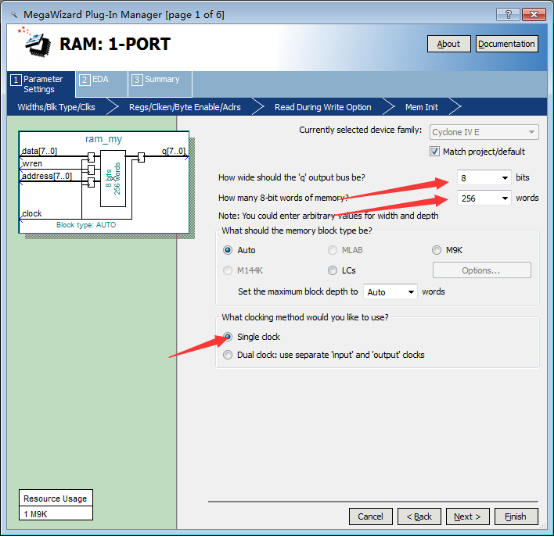

         选择深度为256，宽度为8，单时钟。点击Next。

         选择q端被寄存，引出rden信号。点击Next。

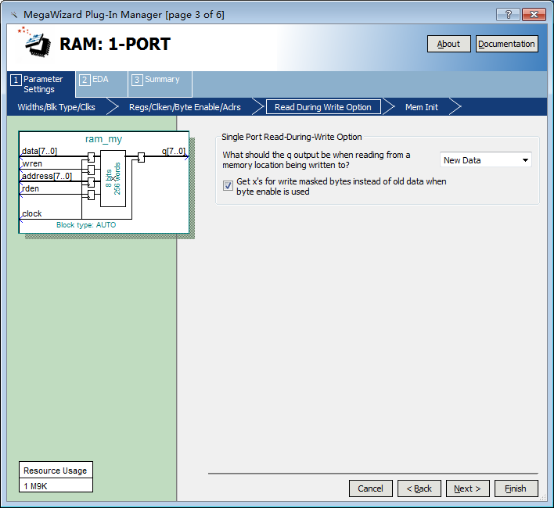

         当读写相同地址时，ram应该怎么操作，在这边选择默认。点击Next。

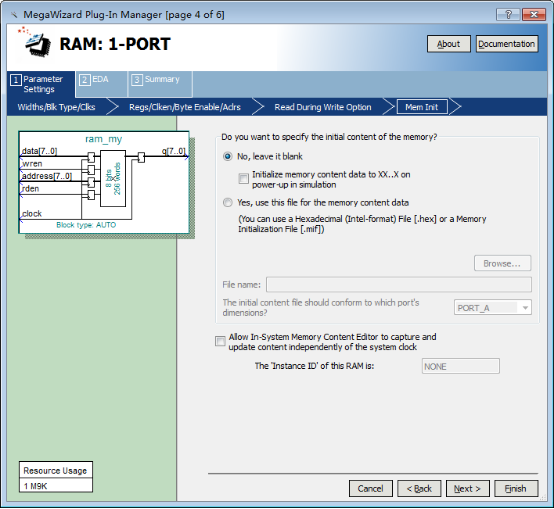

         询问是否初始化，我们保持默认，即不初始化。点击Next。

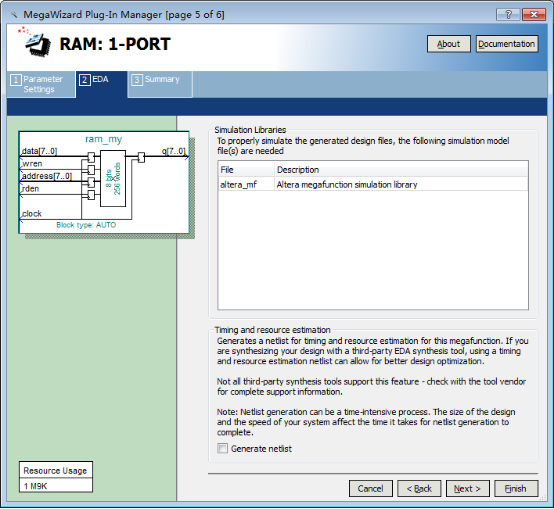

保持默认，点击Next。

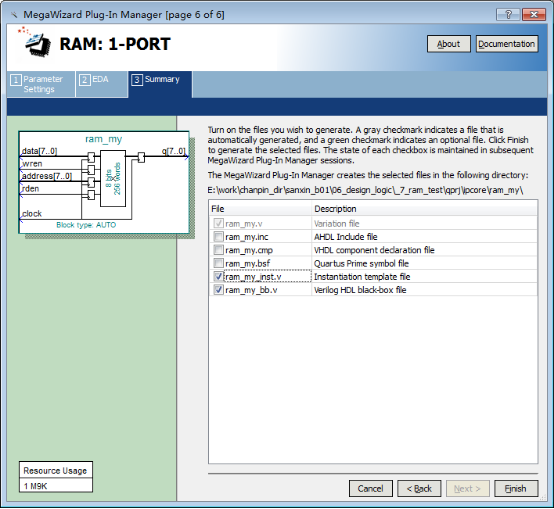

         选择ram_my_inst.v，然后点击finish。

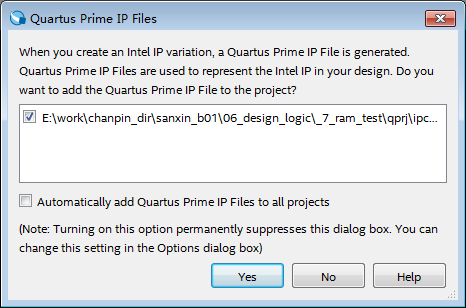

         点此ip core 添加进工程。点击Yes。

· 顶层设计

         顶层负责调用ram_my，例化文件在ip core -> ram_my -> ram_my_inst.v中。

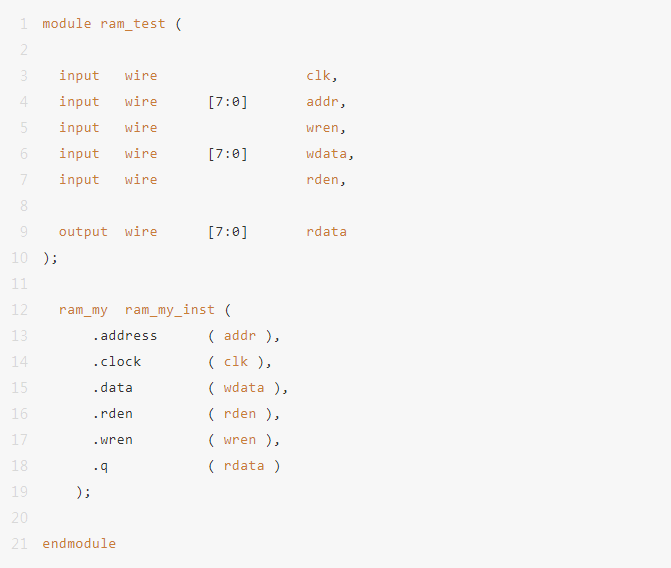

         设计代码为：

· RTL仿真

         在某些地址中，写入一些数据，然后读出来。由于写进去后，还需要读出来，所以地址不在使用随机值，固定在0,100,200,255地址写入随机值。

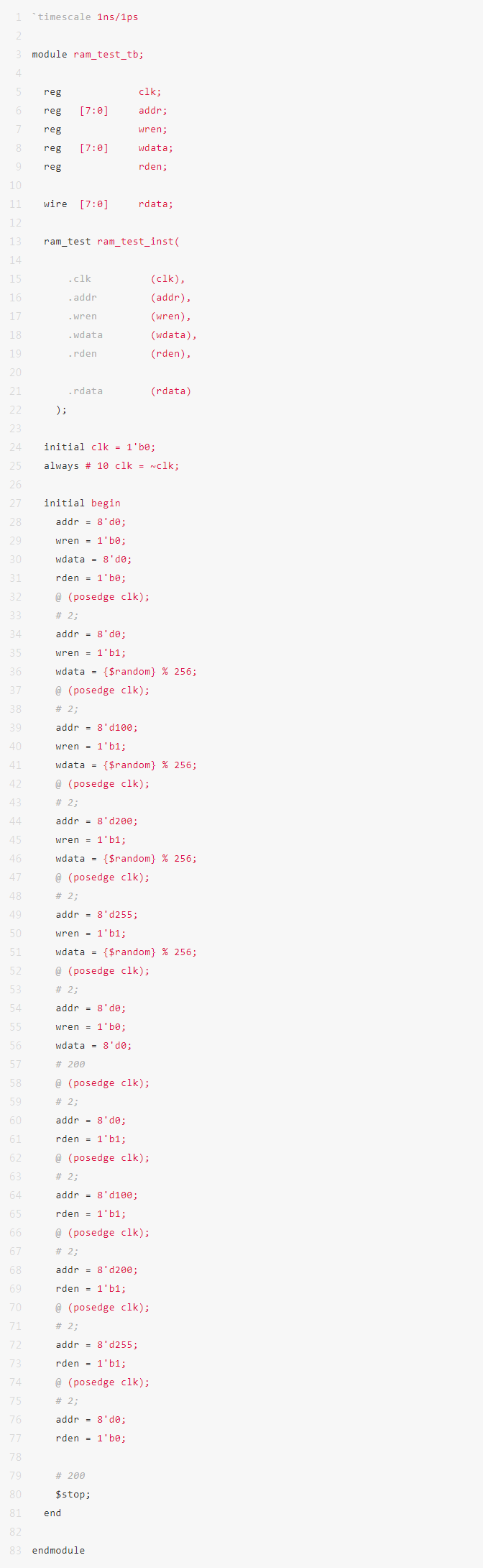

仿真代码为：

经过设置后，进行RTL仿真。

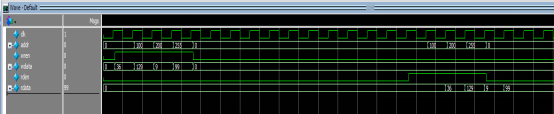

         通过波形图中，可以看出，在地址为0时，写入数据为36；在地址为100时，写入数据为129；在地址为200时，写入数据为9；在地址为255时，写入数据为99。经过一段时间后，对上述几个地址进行读取，输出的数据与写入数据相同（输出时，输出数据要比地址晚两拍）。
