基于FPGA的“俄罗斯方块”系统设计

0
阅读(564)

今天给各位大侠带来基于FPGA的“俄罗斯方块”设计。






设计目的






通过此次项目,完成以下目的:


1) 熟悉Xilinx FPGA的架构及开发流程;

2) 设计一个功能完整的系统,掌握FSM + Datapath的设计方法。



设计内容




1. 项目介绍


本项目主要在FPGA上实现了一个经典小游戏“俄罗斯方块”。本项目基本解决方案是,使用Xilinx Zynq系列开发板 ZedBoard 作为平台,实现主控模块,通过VGA接口来控制屏幕进行显示。


2. 系统框架

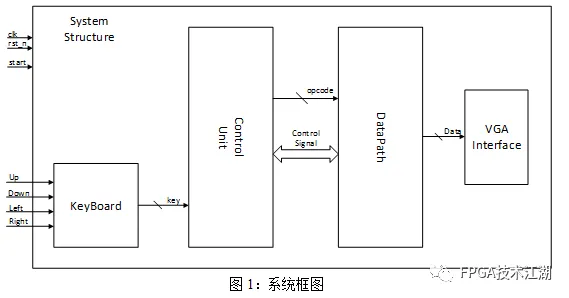

整个系统由四部分组成,按键输入处理模块、控制模块、数据路径模块以及VGA显示接口模块。整个系统的结构如下图所示:






下面分别对四个模块进行介绍:


1) 按键输入处理模块


按键处理模块的主要功能是对输入系统的up,down,left,right四个控制信号进行消抖处理,并对其进行上升沿检测。

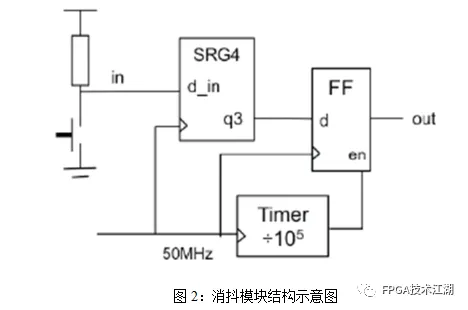

消抖模块采用了一个4位的移位寄存器,先将输入信号延迟4个时钟周期,再对其以一个较低的时钟频率进行采用。消抖模块的结构如下图所示:






为了简化控制系统,在本系统的设计过程中,不考虑长时间按键产生连按效果。因而,需要对按键进行上升沿检测。上升沿检测的基本实现方案是加入一组寄存器,对前一个的按键信号进行暂存,将暂存的值与当前值进行比较,当上一个值为0而当前值为1时,即认为其检测到了一个上升沿。



2) 控制模块


控制模块采用FSM的方式进行控制。在控制模块中,定义了10个状态:

S_idle:上电复位后进入空状态,当start信号为1时进入S_new状态

S_new:用于产生新的俄罗斯方块。

S_hold:保持状态。在这个状态中进行计时,当时间到达一定间隔时,转到S_down状态;或者等待输入信号(up,down,left,right)时,转到S_down(按键为down)或者S_move(up,left,right)状态。

S_down:判断当前俄罗斯块能否下移一格。如果可以,则转到S_remove_1状态,如果不行,则转到S_shift状态。

S_move:判断当前俄罗斯块能够按照按键信号指定的指令进行移动,如果可以,则转到S_shift状态,如果不可以,则转到S_remove_1状态。

S_shift:更新俄罗斯方块的坐标信息。返回S_hold。

S_remove_1:更新整个屏幕的矩阵信息。转移到S_remove_2状态。

S_remove_2:判断是否可以消除,将可以消除的行消除,并将上面的行下移一行。重复此过程,直到没有可消除的行为止。跳转到S_isdie状态

S_isdie:判断是否游戏结束。如果结束,则跳转到S_stop状态。如果没有,则跳转到S_new状态,生成新的俄罗斯方块。

S_stop:清除整个屏幕,并跳转到S_idle状态。

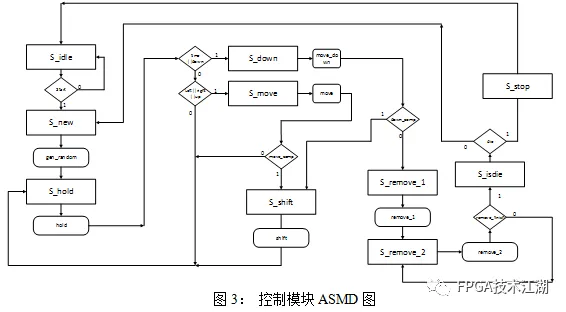

整个控制过程的ASMD图如下图所示:






3) 数据路径


数据路径模块主要功能是,根据控制模块给出的信号,对俄罗斯方块当前的逻辑状态进行判断,更新背景矩阵。具体如下:


方块:


方块分为非活动方块与活动方块。非活动方块为:(1)之前下落的方块;(2)下落后方块消除之后的结果。由背景矩阵表示。活动方块为当前下落中的方块,由活动方块坐标与方块类型表示(后简称方块)。


背景矩阵:


reg [9:0] R [23:0];

背景矩阵R是24行10列的寄存器组,负责保存非活动方块坐标,即R中任一位置,如方块存在,则该位置1,否则为0。

活动方块坐标:


output reg [4:0] n,

output reg [3:0] m,

n, m分别为当前活动方块的行、列指针,指向方块固定点位置。方块固定点为方块旋转时不变的格点,依据方块种类决定,下文方块模型中详述。


方块类型:


output reg [6:0] BLOCK,

BLOCK代表方块类型,由7位编码构成。

数据交换:


Datapath与其余模块的数据交换分为两部分:

(1)与control_unit间的状态指令交互;

(2)控制merge,间接实现对VGA的控制。


方块模型:

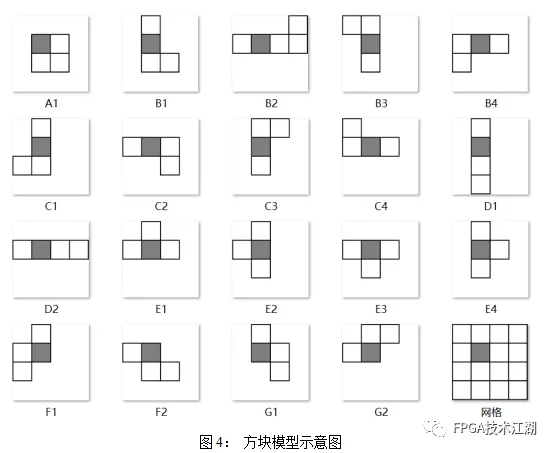

俄罗斯方块共有7种形状的方块(O,L,J,I,T,Z,S),每种方块有1-4种不同的旋转变形方式。为方便起见,将方块定位A-G,旋转编号为1-4,将方块编码成A_1-G_2的19种,如下图:(图中,深色方块是该种方块的固定点)






方块运动:


产生:


方块产生由一个简单的伪随机过程决定。系统采用一个3位的计数器产生随机数,进入S_new,BLOCK的值被NEW_BLOCK覆盖,方块坐标n<=1;m<=5;同时,根据计数器,NEW_BLOCK的值刷新为A_1,B_1,…,G_1中的一种,作为下一次方块。

移动:


方块移动分为四种:旋转,下落,向左,向右,由键盘KEYBOARD=[UP, DOWN, LEFT, RIGHT]控制。移动分两步进行:(1)判断;(2)转换。


判断过程包含S_down,S_move。判断分两步:首先,判断变换后方块坐标是否合法,即变换后是否会造成方块越界。然后,判断变换后方块可能占据的新位置是否有背景矩阵方块存在。两步判断通过后返回成功信号,否则失败。因判断代码量较多,仅举一例说明:


判断D_1向右运动(MOVE_ABLE初值为0):

if (m<=8)

if (!((R[n-1][m+1])|(R[n][m+1])|(R[n+1][m+1])|(R[n+2][m+1])))

MOVE_ABLE=1;

else MOVE_ABLE=0;

转换过程(S_shift)进行方块的移动或变形。根据KEYBOARD,移动时,改变方块坐标;变形时,方块按类别变换,如:A_1→A_1;B_1→B_2; B_2→B_3; B_4→B_1;

停止与消除:


方块停止与消除由两个状态完成:S_remove1,S_remove2。

前一状态中,根据BLOCK, n, m,将活动方块位置覆盖至R,变为非活动方块。

后一状态中,根据行满状态,进行行的消除与平移,具体如下:


显然,俄罗斯方块能影响的最大行数为4,因此,在REMOVE_2中,仅对R[n-1],R[n],R[n+1],R[n+2]四行依次进行处理。处理过程为:如果该行(k)满,则由k行开始,至1行结束,逐行向下平移,当前平移位置由计数器REMOVE_2_C控制,当前行消除截止由标志位SIG确认。


每行处理完后,将REMOVE_FINISH[3:0]中相应位置1,REMOVE_FINISH全1时,REMOVE_2完成。


死亡判定:


R中的0-3行位于屏幕上方,不进行显示,仅有新生成的方块坐标会进入这一区域。因而,当消除完成后,如R[3]不为空,游戏结束。

4) 显示部分


输出结果通过VGA接口接入显示屏显示。VGA(Video Graphics Array)视频图形阵列是IBM于1987年提出的一个使用模拟信号的电脑显示标准。VGA接口即电脑采用VGA标准输出数据的专用接口。VGA接口共有15针,分成3排,每排5个孔,显卡上应用最为广泛的接口类型,绝大多数显卡都带有此种接口。它传输红、绿、蓝模拟信号以及同步信号(水平和垂直信号)。


使用Verilog HDL语言对VGA进行控制一般只需控制行扫描信号、列扫描信号和红绿蓝三色信号输出即可。

VGA输出可分为四个模块:时钟分频模块、数据组织模块、接口控制模块和顶层模块。以下进行分块描述。


时钟模块分频模块对FPGA系统时钟进行分频。由于使用的显示屏参数为640*480*60Hz,其真实屏幕大小为800*525,因此所需时钟频率为800*525*60Hz=25.175MHz,可近似处理为25MHz。FPGA系统时钟为100M,因此将其四分频即可基本满足显示要求。


数据组织模块是将预备输出的数据组织为可以通过VGA接口控制的数据形式,本次设计中因接口已经协调,数据可不经过此模块进行组织,故可忽略该模块。

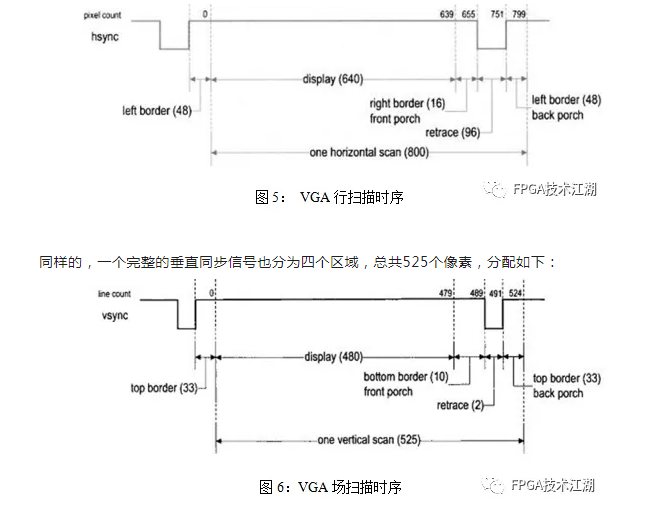

接口控制模块通过VGA接口对显示屏进行控制。VGA的扫描顺序是从左到右,从上到下。例如在640X480的显示模式下,从显示器的左上角开始往右扫描,直到640个像素扫完,再回到最左边,开始第二行的扫描,如此往复,到第480行扫完时即完成一帧图像的显示。这时又回到左上角,开始下一帧图像的扫描。如果每秒能完成60帧,则称屏幕刷新频率为60Hz。宏观上,一帧屏幕由480个行和640个列填充而成,而实际上,一帧屏幕除了显示区,还包含其他未显示部分,作为边框或者用来同步。具体而言,一个完整的行同步信号包含了左边框、显示区、右边框还有返回区四个部分,总共800个像素,其分配如下:






模块通过组织输出行扫描信号、列扫描信号和三原色信号对显示屏实现控制。




设计结果






设计代码




由于代码量较大,这里只展示了部分代码,需要的大侠可以按照开篇介绍的方法进入“FPGA技术江湖”知识星球获取设计文档,获取设计代码。

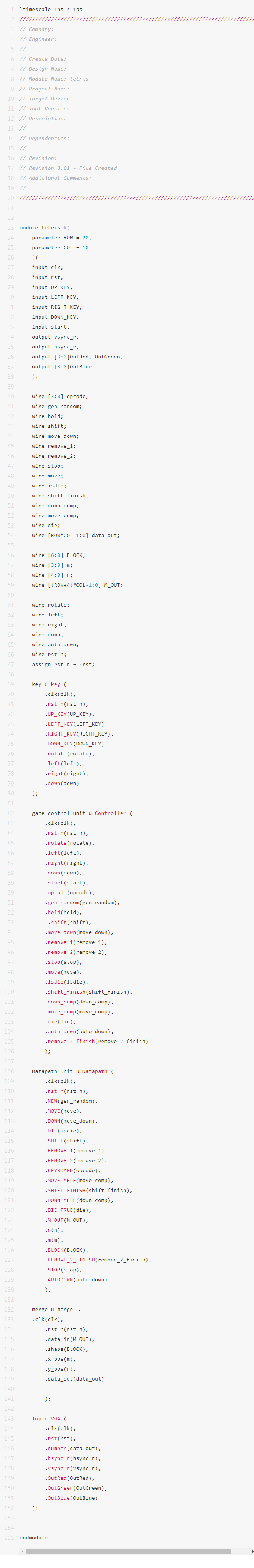

顶层模块设计代码:

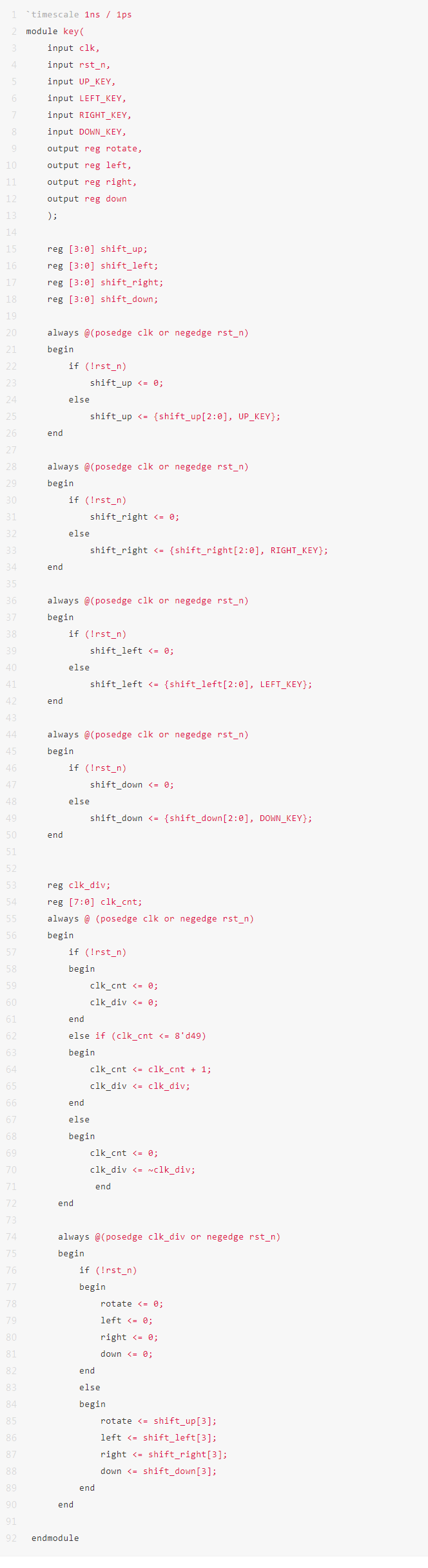

KeyBoard模块代码:







控制模块代码:




数据路径以及VGA等模块在这里就不展示,代码量过大,详情见开篇介绍。
