有新的无线连接你我他的活动，在这就写写我们团队参与过的一个手机无线模块设计的案例，希望能得到大家的认可。

这个模块就是大家熟悉的 MC2716 内置卡，最近非常火，价格也不高，采用的是PCI Express Mini Card 接口，可以内置到笔记本电脑、MID、PDA 和电纸书等设备PCI Express Mini Card 接口中，使用户以无线方式直接进入互联网，随时随地收发Email、浏览网页、高速下载、在线播放视频等。

MC2716 是支持CDMA2000 1X/EV-DO Rev. A，同时向下兼容CDMA2000 1X 网络。软件支持数据、语音和短信功能，支持800M 和1900MHz 双频。在具有移动网络CDMA2000 1x EV-DO Rev.A 或者CDMA2000 1X 覆盖的地方，可以随时随地连接互联网，还具有收发短信息（SMS）、语音通话等功能，在移动数据通讯领域，为用户提供了高度自由、方便快捷的解决方案，真正实现移动办公的梦想。

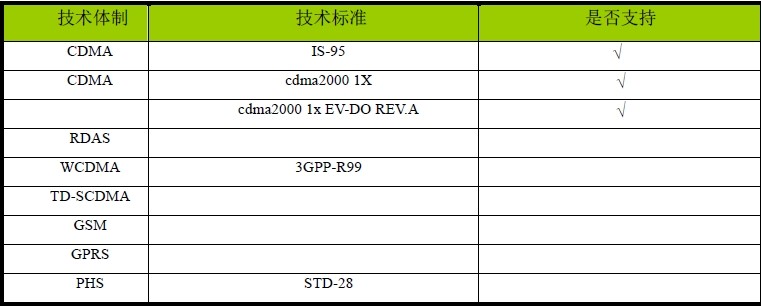

A) 移动技术体制

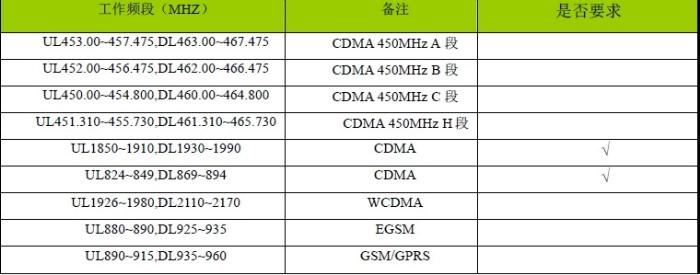

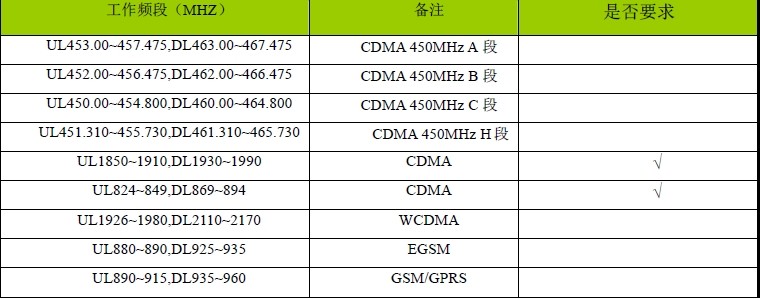

B) 工作频段

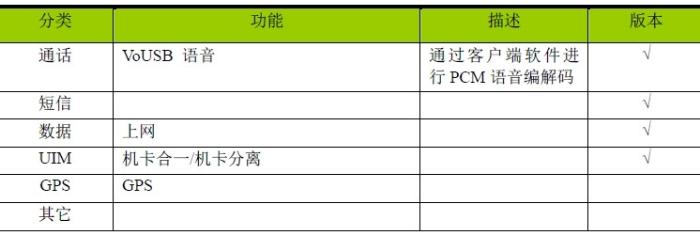

C) 功能列表

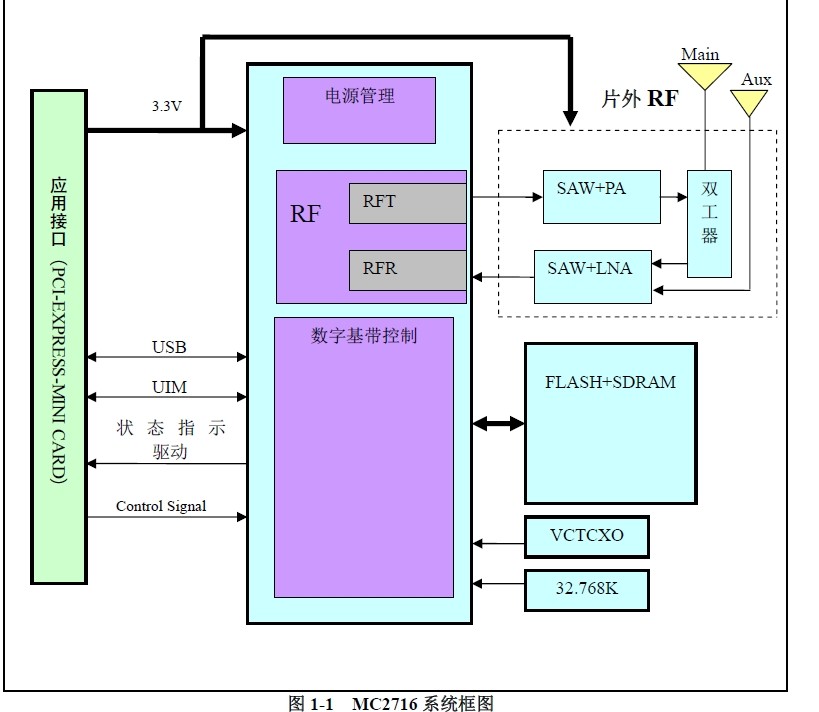

1.2 MC2716 系统框图
图 1-1 为MC2716 的系统框图，图中注明了主要的功能器件，主要包括：

1射频部分
2双工器
3声表面滤波器
4射频功率放大器
5主副天线设计
二、基带部分
1高性能CMDA 控制芯片（内部集成了基带控制+射频调制解调+电源管理单元等）
2大容量MCP 存储器，包括FLASH 和DDR SDRAM
3压控晶体振荡器
