YB5156是一款完整的单节钾离了电池采用恒定电流/恒定电压线性充电器。

其底部带有散热片的SOP8封装与较少的外部元件数目使得YB5156成为便携式应用的理想选择。

YB5156可以适合USB电源和适配器电源工作。

由于采用了内部PMOSFET架构，加上防倒充电路，所以不需要外部隔离二极管。

热反馈可对充电电流进行自动调节，以便在大功率操作或高环境温度条件下对芯片温度加以限制。充电电压固定于4.2V，而充电电流可通过一个电阻器进行外部设置。

当充电电流在达到最终浮充电压之后降至设定值1/10时，YB5156将白动终止充电循环。

当输入电压(交流适配器或USB电源)被拿掉时，YB5156自动进入一个低电流状

态，将电池漏电流降至luA以下。

YB5156在有电源时也可置于停机模式，以而将供电电流降至55uAo

YB5156的其他特点包括欠压闭锁、自动再充电和两个用于指示充电、结束的LED状态引脚。

特点:

锂电池正负极反接保护功能;

输出端短路保护，将供电电流降至为0电流:

输入电源电压过压保护;

高达1000mA的可编程充电电流

无需MOSFET、检测电阻器或隔离二极管

用于单节铿离子电池、采用SOP封装的完整线性充电器

恒定电流/恒定电压操作，并具有可在无过热

危险的情况下实现充电速率最大化的热调节功能

精度达到士1%的4. 2V预设充电电压

用于电池电量检测的充电电流监控器输出

自动再充电

充电状态双输出、无电池和故障状态显示

 C/10充电终止

待机模式下的供电电流为55uA

2. 9V涓流充电器件版本

采用8引脚SOP-PP封装。

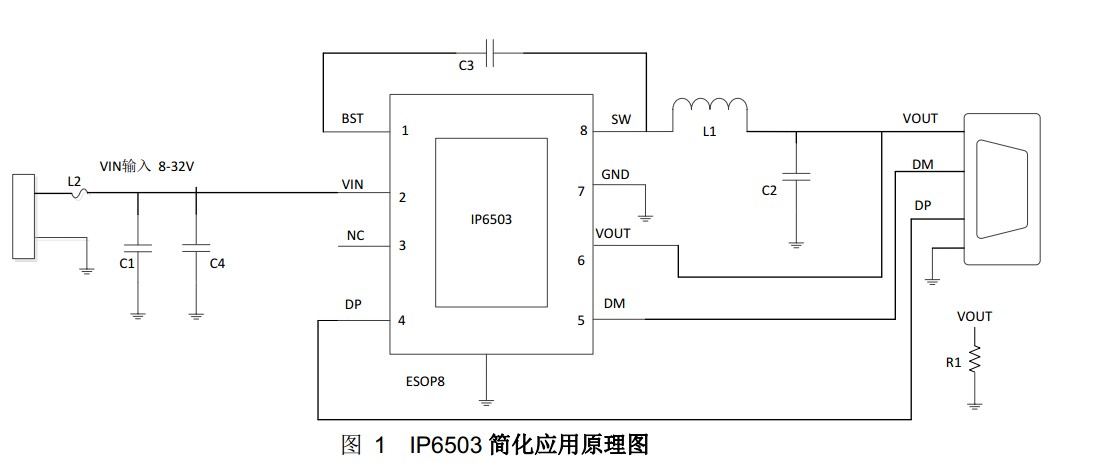

上图为线路应用图，供参考。
