一，对占空比没要求

①：奇分频

      通过计数器来控制分频时钟的翻转，如5分频，当cnt计数到4（n-1,n为分频数）的时候清零，

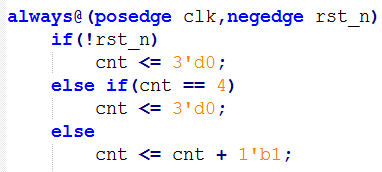

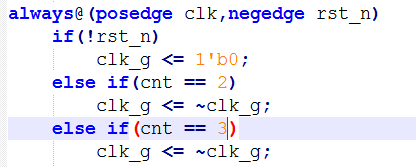

可以在0、1、2、3、4这五个cnt的取值中任选两个让clk_g（分频时钟）来取反，比如：，

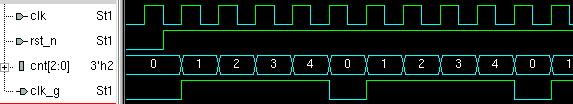

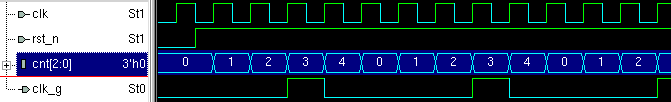

分频时钟波形为：，只不过如果选两个相邻的数，如2、3，占空比为20%，选不同的数还可使占空比分别为40%、60%、80%。比如取0、4翻转，可使占空比为80%。

②：偶分频

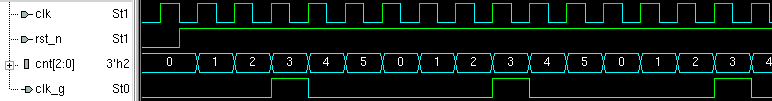

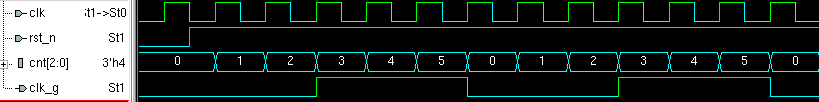

      同样通过计数器控制分频时钟的翻转，比如6分频，当cnt计数到5的时候清零，同样是在0、1、2、3、4、5这六个cnt的取值中任选两个让clk_g（分频时钟）来取反，比如2和3，如图所示：，不过这时可以通过让clk_g在cnt为2和5、1和4、0和3取反得到占空比为50%的分频时钟，如图（2和3处clk_g取反）：

二、要求占空比为50%

①：偶分频

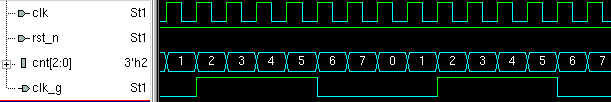

       已在上面论述，比如4分频，cnt在0和2或者1和3（相差分频数的一半）时让clk_g（分频时钟）取反即可得到占空比为50%的偶分频时钟。又比如8分频，cnt在0和4、1和5、2和6、3和7（相差分频数的一半）时让clk_g（分频时钟）取反即可，如图：

②：奇分频

       a：三分频

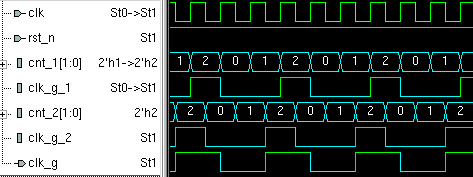

           这时要利用时钟下降沿，定义两个计数器：cnt_1、cnt_2，cnt_1在上升沿计数，cnt_2在上升沿计数，均计到2清零。上升沿时，当cnt_1为1和2（0和1也可以）时另clk_g_1取反，下降沿时，当cnt_2为1和2（0和1也可以，但一定要和cnt_1一致）时另clk_g_2取反，这样就会得到两个占空比为1/3的分频时钟，并且clk_g_1和clk_g_2相差半个时钟周期，将clk_g_1和clk_g_2相或即可得到占空比为1/2的clk_g。如图所示：

three.txt

       b：五分频

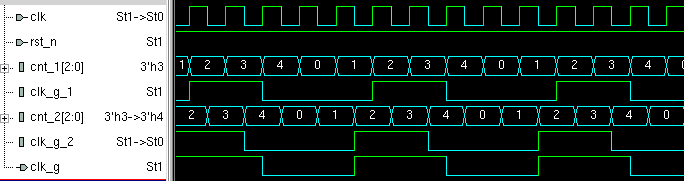

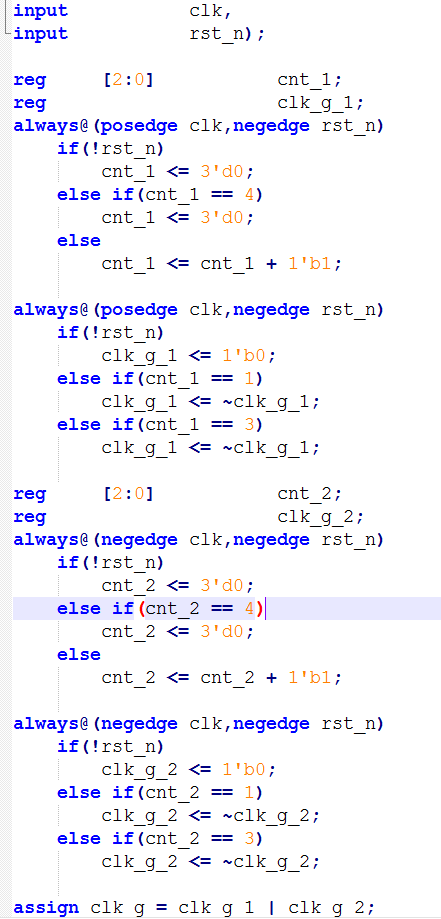

            上升沿时，当cnt_1为1和3（0和2、2和4也可以）时另clk_g_1取反，下降沿时，当cnt_2为1和3（0和2、2和4也可以，相差(N-1)/2，但一定要和cnt_1一致）时另clk_g_2取反，这样就会得到两个占空比为2/5的分频时钟，并且clk_g_1和clk_g_2相差半个时钟周期，将clk_g_1和clk_g_2相或即可得到占空比为1/2的clk_g。，代码为：
