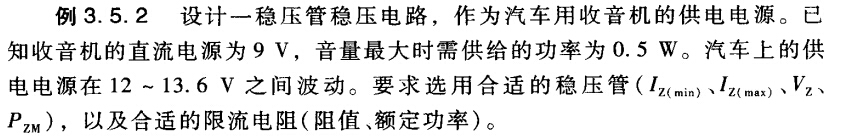

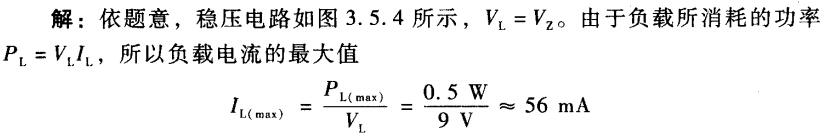

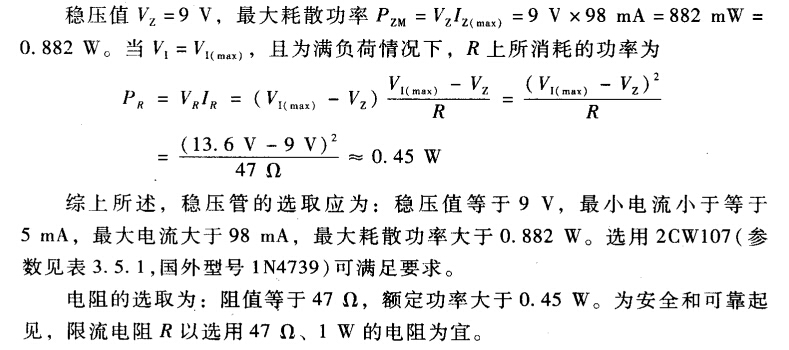

看完这一题对如何选取稳压二极管和限流电阻有一定的帮助

假设拿到一个现成的稳压二极管，比如TI的LM4040AIM3-2.0 ，它的反向工作电流范围是60uA到15ma

一个非常重要的问题是Rs电阻该如何选取？

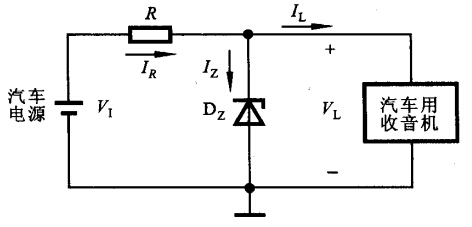

首先解释一下为什么要加这个电阻，它的作用是为了保证稳压管工作在合适的工作状态，即让它的电流在规定的范围之内。

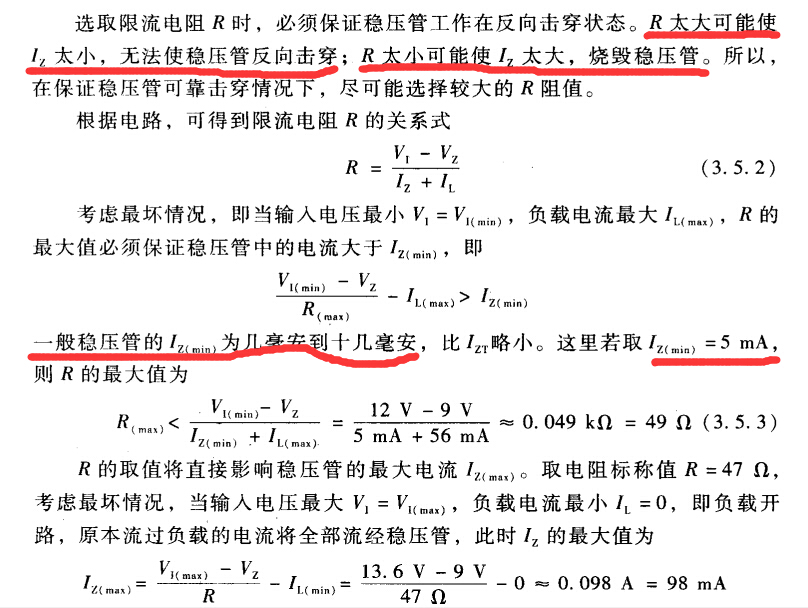

它的大小该如何选取呢，在不考虑负载和电源VS变化的前提下，首先它不能太小，因为太小电流就会很大，使稳压二极管损坏。同时也不能太大，因为太大的话，它的电流就会太小，不足以让稳压管正常稳压。

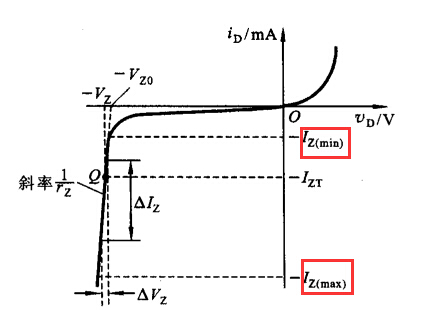

说白了就是稳压二极管要想正常工作，你就得保证它的电流在一个正常范围之内。即I_min < I < I_max

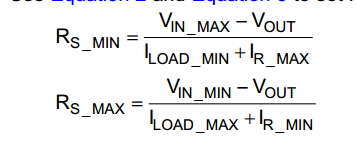

在考虑Vs变化和负载变化的前提下，Rs的选取规则如下：

这两个计算公式是怎么来的呢？本质还是上面那句话：说白了就是稳压二极管要想正常工作，你就得保证它的电流在一个正常范围之内。

1 要保证稳压二极管电流> I_Rmin，如果在极端情况下：输入电压最小，负载电流最大的情况下可以满足，那所有条件都会满足了。

   P,s 如果要x>y,只要x的最小值都比y大就可以。

2.要保证稳压二极管电流< I_Rmax ，如果在极端情况下：输入电压最大，负载电流最小的情况下可以满足，那所有条件都会满足了。

绕的有点晕，其实就是数学上的不等式问题。。。。。

附件为TI的一个稳压二极管数据手册：

LM4040 Datasheet.pdf
