【红色飓风Nano二代测评】流水灯

发表于 5/13/2014 10:32:34 PM 阅读（2134）

这个星期一直呆在实验室，有时间可以写测评了，建议大家博客先写在word中（貌似我是最后一个知道的），不要直接在网页上编辑,说多了都是眼泪啊!

以前一直用的是Altera的FPGA器件,现在刚接触Xilinx,初步感觉ISE的界面看起来比Quartus的高大上一些。这种感觉就像突然换了一个一直使用的屏保。可能是Quartus看习惯了吧！

想起了原来在大学学单片机的时光，那个时候我们这边流传着一句话，学东西要学精！接触单片机最开始的是51，然后是AVR，再到MSP430等。如果51学会了点流水灯，然后再去学AVR点流水灯，再学会MSP430点流水灯，那么到头来只会点流水灯！相反如果51学的很精通了，神马AVR，MSP430都只是开发平台不一样而已。

学Xilinx也从流水灯开始吧！

module LED
(
    input clk,
    input rst_n,
    output[7:0] led
);

reg[22:0] Count;	//计数器
always @ (posedge clk or negedge rst_n)
begin
    if(!rst_n)
        begin
            Count <= 23'd0;
        end
    else
        begin
            Count <= Count + 1'b1;
        end
end

reg[7:0] ledr;
always @ (posedge clk or negedge rst_n)
begin
    if(!rst_n)
        begin
            ledr <= 8'd1;
        end
    else if(Count == 23'H3FFFF)
        begin
            ledr <= {ledr[6:0],ledr[7]};
        end
end

assign led = ledr;//8'HAA

endmodule

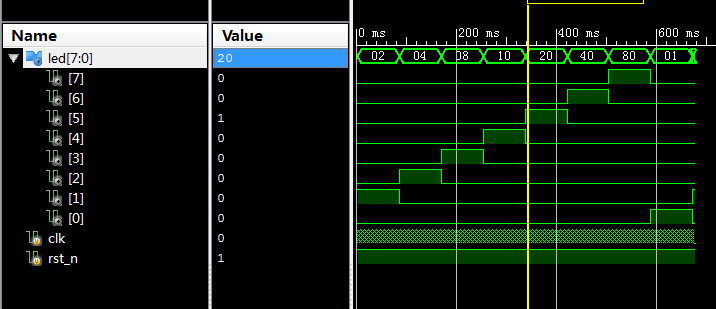

程序是相当的简单，主要是为了将ISE这个软件的使用流程了解清楚。将代码写好之后，再添加一个ucf文件

NET "clk" LOC = "M9" ;

NET "led[0]" LOC = "M12" ;

NET "led[1]" LOC = "L12" ;

NET "led[2]" LOC = "L13" ;

NET "led[3]" LOC = "M14" ;

NET "led[4]" LOC = "R12" ;

NET "led[5]" LOC = "T12" ;

NET "led[6]" LOC = "T13" ;

NET "led[7]" LOC = "T14" ;

NET "rst_n" LOC = "P7" ;

编译完成后下载到开发板就可以了。
