前几天刚刚收到PSoC4开发套件，话说这个来的时间有点晚，自己还得熟悉熟悉，昨天写了一个小程序与大家分享下，菜鸟请看，高手勿喷！

      PSoC4有多么强大我就不说了，这里先贴图吧

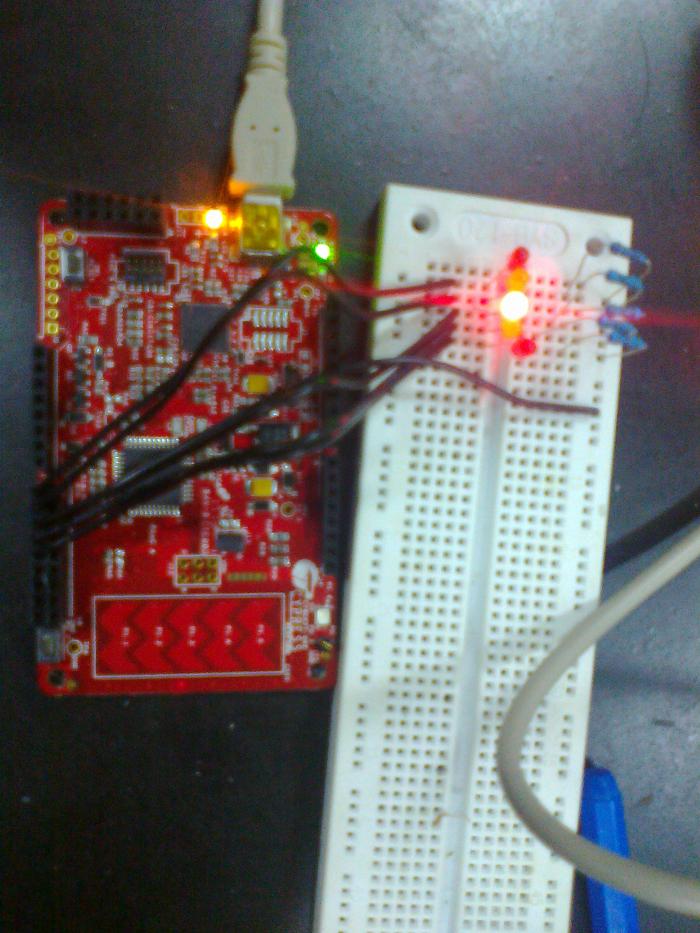

面包板上五个LED小灯，1K电阻，简单实用。

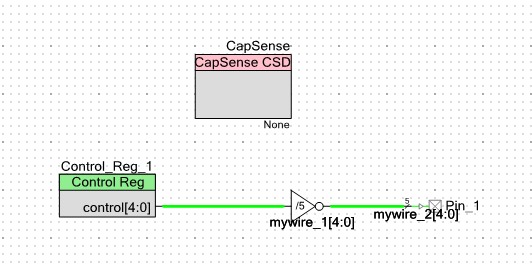

原理图

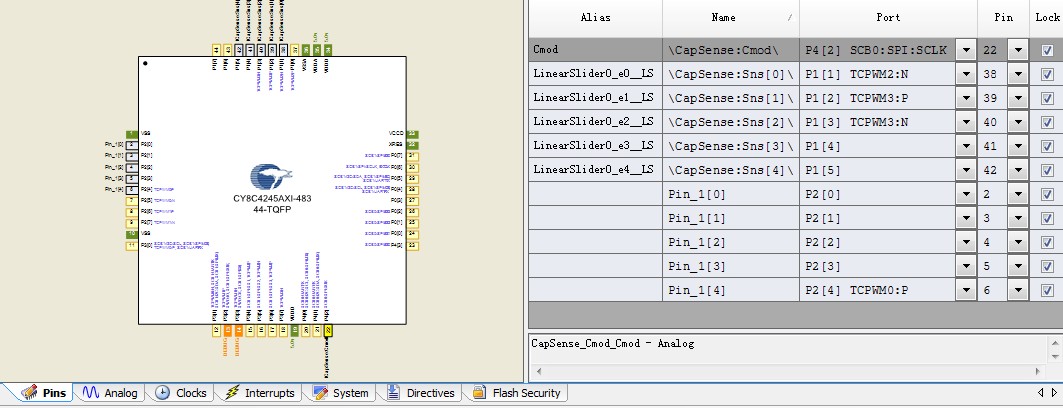

管脚配置，LED选用的是P2_0~P2_4五个端口

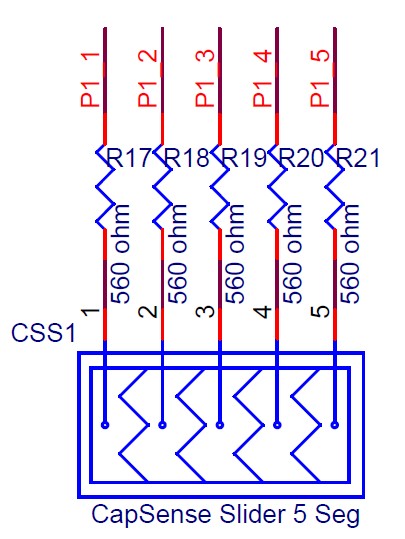

板子的原理图，照着连线就OK。管脚配置要做好。

视频链接：http://v.youku.com/v_show/id_XNjI2MTU1MTAw.html

以下便是主函数源码：

#include <device.h>
#define NO_FINGER 0xFFFFu
/* Define constant for capsense slider */

void main()
{
 uint16 CentroidPosition = NO_FINGER;
 Control_Reg_1_Write(0X00);
 CyGlobalIntEnable;
    CapSense_Start();
 CapSense_InitializeAllBaselines();
 while(1)
 {
        CapSense_UpdateEnabledBaselines();
        CapSense_ScanEnabledWidgets();
  while(CapSense_IsBusy());
  CentroidPosition = CapSense_GetCentroidPos(CapSense_LINEARSLIDER0__LS);
  CentroidPosition >>= 4;
        if(CentroidPosition==0x0000)
      Control_Reg_1_Write(0X01);
        if(CentroidPosition==0x0001)
               Control_Reg_1_Write(0X02);
        if(CentroidPosition==0x0002)
               Control_Reg_1_Write(0X04);
        if(CentroidPosition==0x0003)
               Control_Reg_1_Write(0X08);
        if(CentroidPosition==0x0005)
               Control_Reg_1_Write(0X10);

 }
}

 各种函数最好多看看Datasheet，讲解很全面，英文不好的话，下面有中文版电容感应 (CapSense® CSD) 2.10(中).pdf电容式感应 (CapSense®CSD)3.10_2715.pdf

工程文件，CapSense__zhangle.zip

下完资料记得点个“赞”哦，有什么不太明白的可以留言，会尽量解答的。
