昨天调试到了凌晨3点半 终于调试通  FPGA可以正常下载bit 和MCS文件

但是注意 下载MCS需要半个小时左右  bit大概20多秒

因为只有X1模式

注意：刚开始program succeed  但是 无法读FLASH内容   后来 在program_done 引脚加了一个延时电路就好了。

因为 FPGA上电有个复位过程  需要FPGA复位之后 才去读取FLASH 中的数据

欧姆

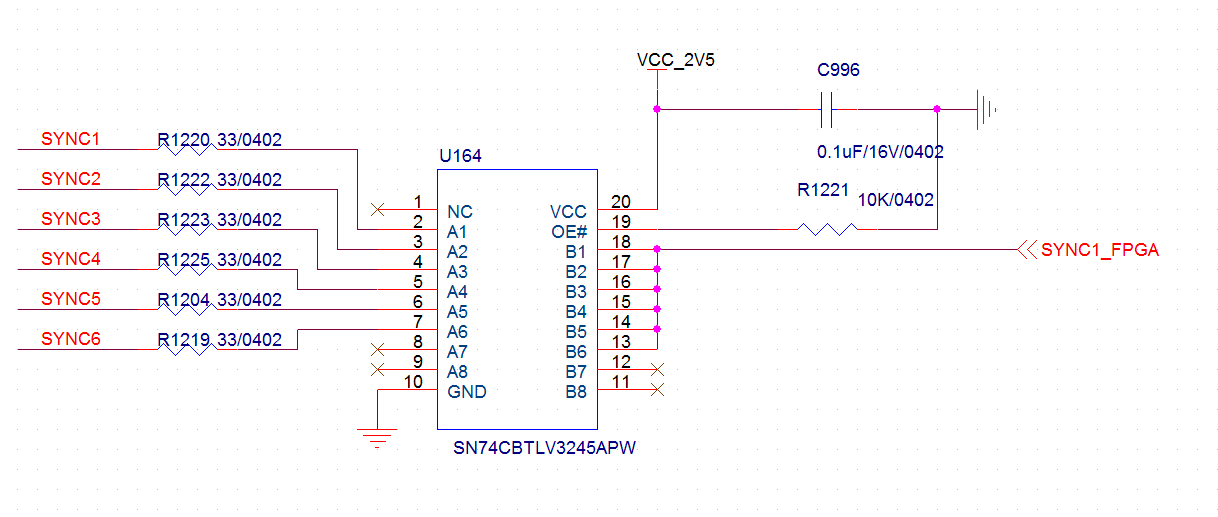

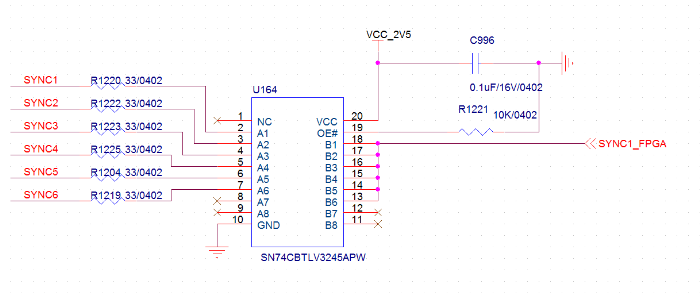

如上图，是DC/DC的额开关频率控制右侧连接FPGA,左侧连接 DC/DC开关电源  焊接掉左侧的33欧姆电阻 带负载能力正常.

下面会继续写调试过程！ 如有问题 请大家提出  一起学习
