推挽型射极跟随器

如下图所示为推挽型的射极跟随器，该电路由两个对称的三极管组成，上面一个为NPN型的，下面一个为PNP型的。

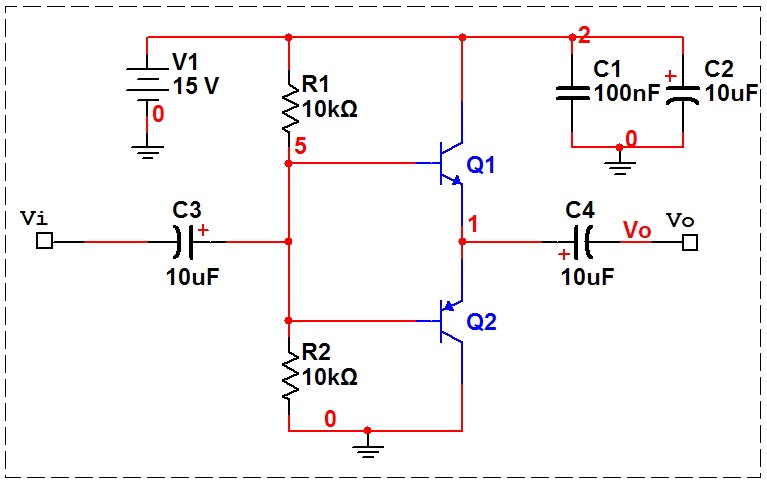

图1   推挽型射极跟随器

首先，我们来分析一下该电路静态时的情况，当该电路没有输入信号时，电路处于静态，即只有直流作用于电路，如图2所示。由于三极管的基极电流非常小，可以忽略不计，因此A点电位经过R1和R2两个电阻分压可以得到约为7.5V。

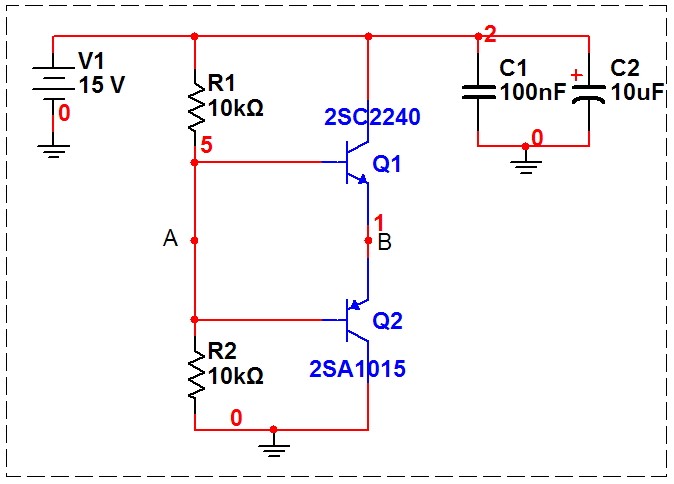

       图2   推挽型射极跟随器静态分析

我们首先假设静态时Q1导通，且U_BE≈0.7V，那么此时B点电位约为6.8V，而由于Q2的基极电位（即A点电位）为7.5V，所以Q2必然不导通，同理我们也可以分析得若Q2导通，那么Q1也必然不会导通。

那么到底会不会出现两个三极管一个导通一个截止这种状态呢？答案是不会的。为什么呢？还是假设Q1导通，那么Q2必然截止，那么此时Q2的射极电流约为0（实测为105uA），所以此时Q1的射极电流也约为0，因此此时Q1也处于截止状态。由于三极管截止时R_CE高达数百千欧，因此此时B点的电位实际上是两个大电阻分压而得，若两个三极管的特性和参数均对称的话，那么A点电位也为7.5V，但是两个三极管是不可能完全对称的，因此实测B点电位为7.138V。

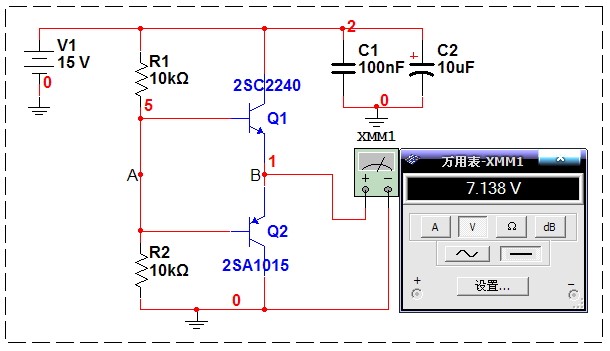

图3   推挽型射极跟随器静态实测电压

静态分析完成之后，在输入端加上信号源，观察输出端的波形如下图所示

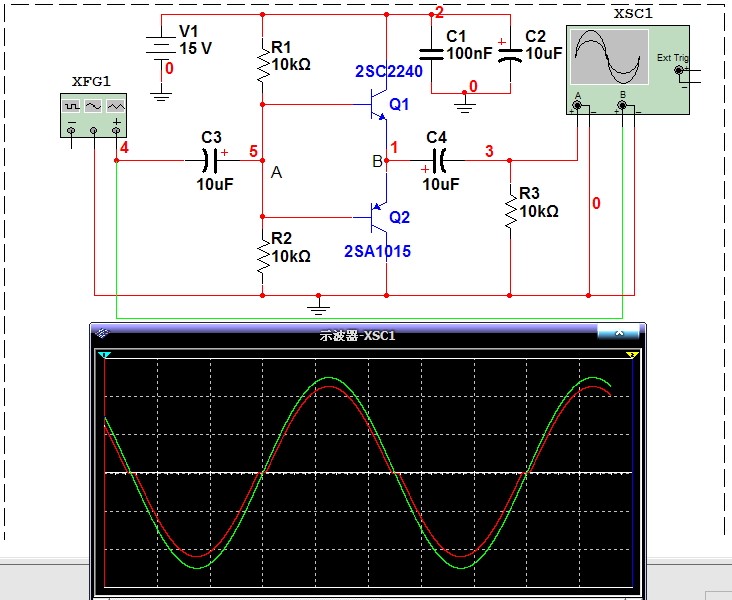

图4   推挽型射极跟随器加入信号源后的输出波形

图中绿色的波形为输入信号，红色的波形为输出信号，从图中我们可以看出，当输入信号大于零时，Q1导通；当输入信号小于零时，Q2导通。但是在输入信号为0的附近，输出波形存在着失真情况，这种失真成为交越失真，也有的书上叫开关失真或交叉失真。那么为什么会出现失真呢？因为在输入信号在0的附近的时候，A点电位则在7.5V附近，由前面静态分析可以得出，此时两支管子均处于截止状态，因此输出就会出现失真。

那么如何消除这种交越失真呢？请看下面改进后的推挽型射极跟随器。

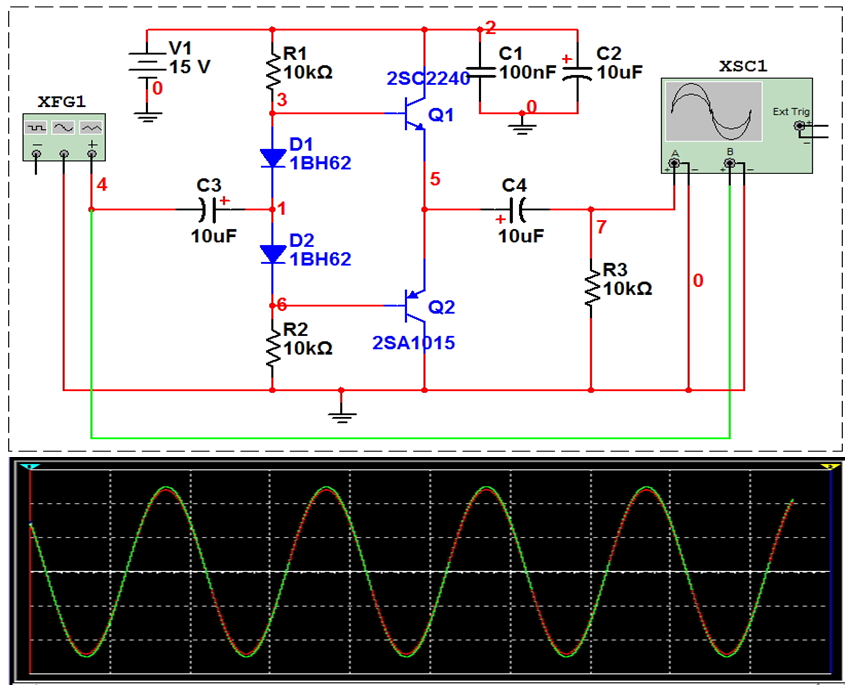

图5   改进后的推挽型射极跟随器加入信号源后的输出波形

该电路是是用两个二极管的压降抵消两个晶体管的基极-发射极间电压，因此在静态时，两个三极管均处于微导通状态，所以当加入信号源时，信号源在0的附近是不会在出现交越失真，且输入输出波形比较一致。

参考文献

[1] 童诗白 华成英 主编 模拟电子技术基础 第四版  高等教育出版社

[2] 铃木雅臣 著 晶体管电路设计(上) 科学出版社 北京
