名称：
|

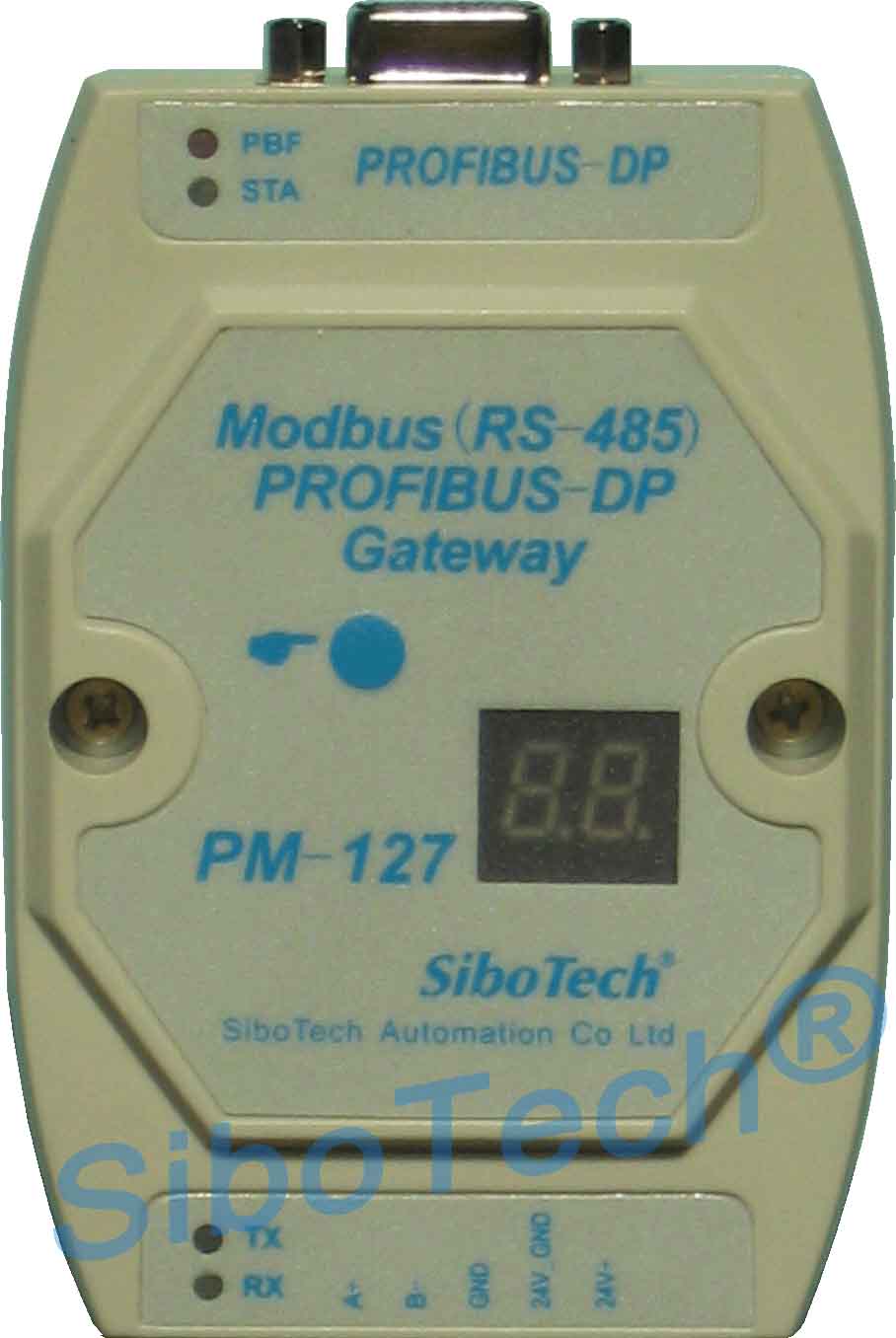

Modbus/Profibus-DP网关PM-127
|
|
型号：
|
PM-127
|
|
基本说明：
|
网关PM-127实现了串口和Profibus-DP的数据通信。可连接多个
具有Modbus RTU/ASCⅡ（RS485）接口的设备到Profibus-DP，
即将Modbus/RS485网络设备转换为Profibus-DP网络设备。
|
|
|
|
产品特点：
-
应用广泛：凡具有RS485接口的Modbus RTU/ASCⅡ协议设备都可以使用本产品实现与现场总线Profibus的互连。如：
具有Modbus协议接口的变频器、电机启动保护装置、智能高低压电器、电量测量装置、各种变送器
、智能现场测量设备及仪表等等。
-
应用简单：用户不必了解Profibus和Modbus技术细节，用户只需参考本手册及提供的应用实例，根据要
求完成配置，不需要复杂编程，即可在短时间内实现连接通信。
-
透明通信：用户可以依照Profibus通信数据区和Modbus通信数据区的映射关系，实现
Profibus到Modbus之间的数据透明通信。
|
|
|
|
|
|
技术特性：
-
PM-127 网关在Profibus侧为从站，在Modbus一侧是MODBUS主、从站可设；
-
PM-127网关作为Modbus主站，支持01H、02H、03H、04H、05H、06H、0FH、10H号功能码；最多可配置48条Modbus命令；
-
Profibus-DP波特率自适应，支持波特率范围：9600～12Mbps；
-
Profibus 输入/输出字节数可通过Step7自由设定，最大Profibus输入/输出：
Max Input Bytes ≤244Bytes
Max Output Bytes ≤244 Bytes
Max Data Bytes ≤488 Bytes
-
支持强大的在线状态监视功能；
-
MODBUS端是RS-485接口，半双工；波特率支持范围：300bps～115200bps可选；
-
供电：24VDC（11V-30V），80mA（24V DC）；
-
工作环境温度：-20℃～60 ℃，相对湿度5% ~ 95%（无凝露）；
-
机械尺寸：100mm（长）×70mm（宽）×25mm（深）；
-
安装：35mm导轨；
-
防护等级：IP20；
|
|
|
|
