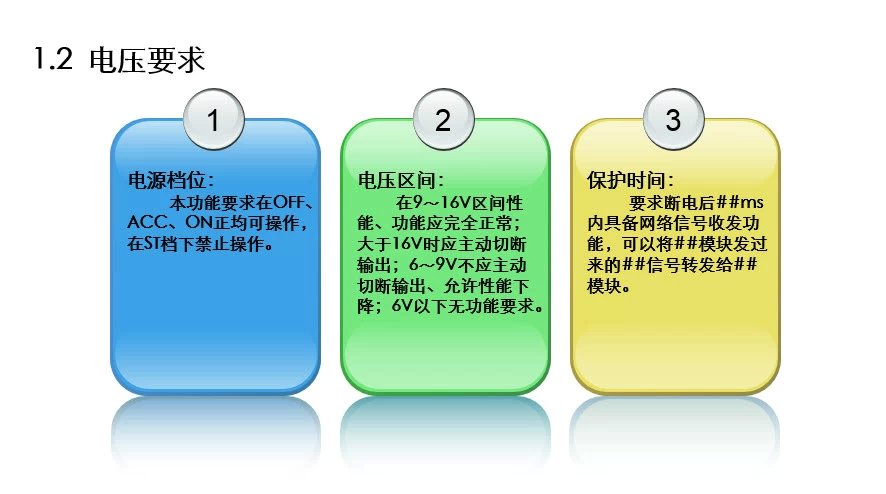

将电压相关的要求分3个方面进行介绍,具体如下。在后面几个小节中所有内容均按3个方面介绍,但实际上并非一定是3个方面,个别地方需要拓展思路,当时均写成3个是为排版一致。
一为电源档位要求。即定义本功能在哪些电源档位下需要操作、不需要操作,以及当电源档位发生转变时如果正在操作的功能是要立即停止还是继续操作一段时间或者运行完当前动作后停止。
二为电压区间的要求。每一个功能都有一个电压区间要求,但不同的功能其要求不一定完全一样。例如LIN通讯物理层电压范围为8V~18V、CAN的物理层电压范围是6V~16V,而新开发一个功能要求它能在17V时工作,它又是和CAN有关的,这种情况下就需评估17V要工作的必要性,因它可能会导致成本的上升。对于普通的功能而言,全功能电压范围均是9~16V,而16V以上如何处理也需明确说明,如当雨刮正在工作时,电压升至16V以上,那雨刮电机是继续工作还是停止?如果电压降至9V以下如何处理?如果6V以下?进一步的,要求模块在多大电压下需完全正常、在多大电压区间应关闭哪些功能保留哪些功能、低至多少伏时才允许发生复位。对于做定义的人来说均需说明清晰。
三为保护时间。即电压异常时模块应如何处理及其时间,可以说它是对第二条的进一步细化或升级。如当电源电压被切断后,要求网关维持##ms的路由功能,完成将安全气囊发出的碰撞信息发至##CAN的##模块的路由操作。
<Req1>要求在8.5V~16V电压范围内保持恒定驱动功率##W。<End>
<Req2>要求在6V~8.5V电压范围内如果已经输出则不允许禁止当前输出,如果未输出则不再输出。<End>
<Req3>在6V以下时禁止输出。<End>
<Req4>16V~18V时如果已经输出则不允许禁止当前输出,如果未输出则不再输出。<End>
<Req5>在18V以上时禁止输出。<End>
<Req6>电压的回滞区间为0.5V。向下变化时,如到6V以下时禁止输出,但电压恢复至6.5V以上才允许输出。向上变化时,在18V时禁止输出;但恢复至17.5V以下才允许输出。<End>
<Req7>电压采样精度要求为正负##mV。<End>
一为电源档位要求。即定义本功能在哪些电源档位下需要操作、不需要操作,以及当电源档位发生转变时如果正在操作的功能是要立即停止还是继续操作一段时间或者运行完当前动作后停止。
二为电压区间的要求。每一个功能都有一个电压区间要求,但不同的功能其要求不一定完全一样。例如LIN通讯物理层电压范围为8V~18V、CAN的物理层电压范围是6V~16V,而新开发一个功能要求它能在17V时工作,它又是和CAN有关的,这种情况下就需评估17V要工作的必要性,因它可能会导致成本的上升。对于普通的功能而言,全功能电压范围均是9~16V,而16V以上如何处理也需明确说明,如当雨刮正在工作时,电压升至16V以上,那雨刮电机是继续工作还是停止?如果电压降至9V以下如何处理?如果6V以下?进一步的,要求模块在多大电压下需完全正常、在多大电压区间应关闭哪些功能保留哪些功能、低至多少伏时才允许发生复位。对于做定义的人来说均需说明清晰。
三为保护时间。即电压异常时模块应如何处理及其时间,可以说它是对第二条的进一步细化或升级。如当电源电压被切断后,要求网关维持##ms的路由功能,完成将安全气囊发出的碰撞信息发至##CAN的##模块的路由操作。
<Req1>要求在8.5V~16V电压范围内保持恒定驱动功率##W。<End>
<Req2>要求在6V~8.5V电压范围内如果已经输出则不允许禁止当前输出,如果未输出则不再输出。<End>
<Req3>在6V以下时禁止输出。<End>
<Req4>16V~18V时如果已经输出则不允许禁止当前输出,如果未输出则不再输出。<End>
<Req5>在18V以上时禁止输出。<End>
<Req6>电压的回滞区间为0.5V。向下变化时,如到6V以下时禁止输出,但电压恢复至6.5V以上才允许输出。向上变化时,在18V时禁止输出;但恢复至17.5V以下才允许输出。<End>
<Req7>电压采样精度要求为正负##mV。<End>
<Req8>电压采样滤波时间为#次@##ms。<End>
(2015-1-9 发表于本人QQ空间)
