7.菜鸟初入FPGA之同步和异步计数器的使用

发表于 2016/3/27 13:23:28 阅读（5492）

本次笔记记录的是计数器的使用

在FPGA设计中,计数器的使用占据很大的比重,在后面接触的FPGA设计的,总少不了计数器的身影,有时候计数器的性能决定了一个项目的成败，本笔记中，我做了两种计数器的设计:第一种就是综合工具自动综合出来的计数器.第二种就是使用 IP 核的计数器。

如果按照计数器中的触发器是否同时翻转分类，可将计数器分为同步计数器和异步计数器两种。

1.基本概念：每个不同的计数器，在设计之初，被设计者设定为感应固定的波形的某一部分（一般为瞬态感应），比如方波的下降沿（或上升沿）；

2.同步计数：当你所购得的计数器为同步计数器，所谓同步，就是该计数器只有当输入信号的下降沿（或上升沿）来临时，计数器才会开始处理，其他时间无论高低电平，计数器都会无视；

3.异步计数：所谓异步，就是你随时达到所设定的值，它立刻就跳转，并不等待下一个下降沿（或上升沿）的到来；

综上可以看出，同步，异步说的都是相对于输入信号，计数器在达到最大计数值时的响应是同步于该输入信号，还是异步于它；

下面我们先分别看一下同步计数器和异步计数器的实现

同步计数器:

module counter(rst_n,clk,out_cnt);
	input clk;
	input rst_n;
	output reg out_cnt;
	reg [7:0]cnt;
	always @(posedge clk or negedge rst_n)
		if(!rst_n)
			cnt <= 8'd0;
		else if(cnt == 8'd125)
			cnt <= 8'd0;
		else
			cnt <= cnt + 1'b1;
	always @(posedge clk or negedge rst_n)
	if(!rst_n)
		out_cnt <= 1'b1;
	else if(cnt == 8'd125)
		out_cnt <= ~out_cnt;
	else
		out_cnt <= out_cnt;
endmodule

///////////////////`tb
`timescale 1ns/1ns
`define clock_period 20
module counter_tb;
	reg clk;
	reg rst_n;
	wire out_cnt;

	counter counter(.rst_n(rst_n),.clk(clk),.out_cnt(out_cnt));

	initial clk = 1;
	always #(`clock_period/2) clk = ~clk;
	initial begin
		rst_n = 1'b0;
		#(`clock_period *20);
		rst_n = 1'b1;
		#(`clock_period *2000);
		$stop;
	end
endmodule

仿真波形图:

异步计数:

module asyn_counter(rst_n,clk,out_cnt,asyn_out);
	input clk;
	input rst_n;
	output reg out_cnt;
	output reg asyn_out;

	reg [7:0]cnt;

	always @(posedge clk or negedge rst_n)
		if(!rst_n)
			cnt <= 8'd0;
		else if(cnt == 8'd125)
			cnt <= 8'd0;
		else
			cnt <= cnt + 1'b1;

	always @(posedge clk or negedge rst_n)
	if(!rst_n)
		out_cnt <= 1'b1;
	else if(cnt == 8'd125)
		out_cnt <= ~out_cnt;
	else
		out_cnt <= out_cnt;

	//always @(clk or rst_n)
	always @(cnt)
	if(!rst_n)
		asyn_out <= 1'b1;
	else if(cnt == 8'd125)
		asyn_out <= ~asyn_out;
	else
		asyn_out <= asyn_out;
endmodule


//////`tb 更改一下例化就行了
asyn_counter counter(
	.rst_n(rst_n),
	.clk(clk),
	.out_cnt(out_cnt),
	.asyn_out(asyn_out)
	);

IP 核的计数器

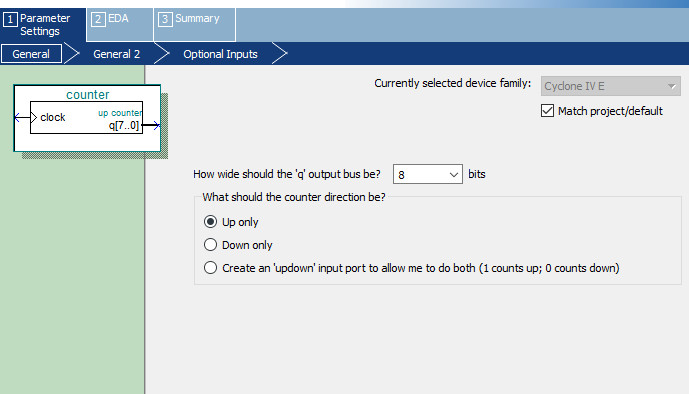

ip核设置如下(Quartus 15.0):

计数到100清零,此程序中 carry_in /out 可以不选

如上图打开可以找到例化模块 counter(.........)

设置ip/counter.qip为顶层文件

仿真代码:

`timescale 1ns/1ns
`define clock_period 20
module counter_tb;
	reg cin;	//进位输入
	reg clk;	//计数基准时钟
	wire cout;//进位输出
	wire [7:0] q;

	counter counter0(
		.cin(cin),
		.clock(clk),
		.cout(cout),
		.q(q)
	);

	initial clk = 1;
	always #(`clock_period/2)clk = ~clk;
	initial begin
		repeat(300)begin   //
			cin = 0;
			#(`clock_period*5)cin = 1;
			#(`clock_period)cin = 0;
		end
		#(`clock_period*200);
		$stop;
	end
endmodule

波形图:
