ZYNQ中,AXI总线逻辑地址与DDR3的物理地址的映射关系

1
阅读(460) 评论(2)

       在zynq 中,PL端通过HP接口读写DDR时,AXI总线的逻辑地址和DDR的物理地址存在一个映射关系,如下图:




   通常不必关心这个映射关系,当往某个AXI地址(比如0x1800_000)写入数据a后,如果需要读取数据a,那么只需要读取该AXI地址(此例中为0x1800_0000)即可得到数据。

   在这里需要注意,AXI地址的一些低位(这里是最低两位)映射的是字节地址,在使用时需要置0。

   另外,如果DDR的物理地址宽度小于AXI总线的地址宽度,那么在地址映射时,DDR的物理地址低位与AXI地址的低位对齐,AXI地址的高N(这里N=AXI地址宽度-DDR物理地址宽度)位补0。

        详细使用资料可参考文档: 1、Zynq_DDRC_Addressing.pdf;

                   2、ug586_7Series_MIS.pdf ,P163

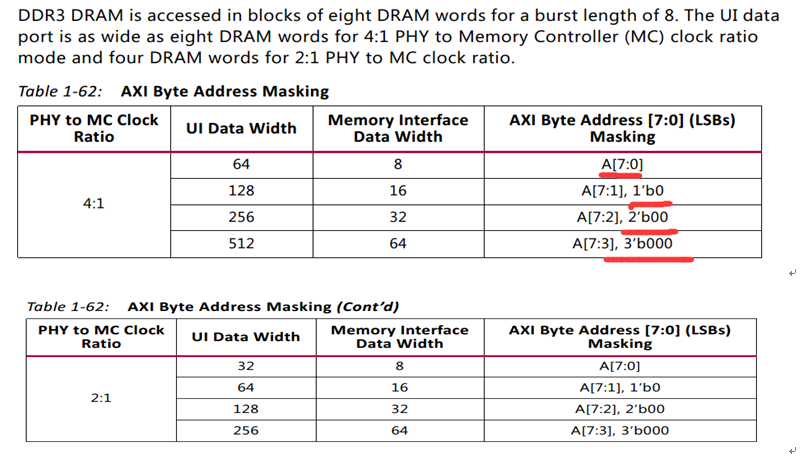

       部分摘录如下:
