MT7688/MT7628嵌入式无线AP/路由器/中继/网桥/CPE核心模块选型参考

0
阅读(60) 评论(0)

     MT7688和MT7628是MTK品牌中,当下主流的无线路由器/无线AP方案,可以说Ralink被MTK收购以来,这两款是替代升级RT5350和RT5352的经典之作!各自主要特点如下:

     MT7688和MT7628是采用MIPS 24KEc架构,主频580MHz,符合IEEE802.11 b/g/n标准,带5端口高速以太网络交换器或是单端口超高速以太网络PHY,以及USB 2.0主控制器、Uart、PCIe、SD-XC、I2S/PCM和丰富的I/O接口。其中MT7668是1T1R单通道,最大传输速率150Mbps;MT7628是2T2R双通道,最大速率300Mbps;


     实际应用集成时,多数采用模块化的方式来集成,主要区别是无线性能(通道数量、无线标准)、集成方式(贴片/插件)、接口种类和数量、供电电压、天线连接方式、SDRAM/DDR不同容量搭配(8M Bytes/512M bits、16M Bytes/512M bits、32M Bytes/512M bits、32M Bytes/1024M bits是常见的四种搭配方式)等,以下是MT7668和MT7628设计收市场认可的模块型号,分享给大家,便于集成时综合评估后选型!


    型号一:TT-AP2S1TR7688S-LGA48

    这是MT7688AN设计一款 尺寸40.5x25x3.0mm,采用邮票孔方式LGA48封装,与主板采用贴片方式集成,带Ipex座任意外接天线;有1Wan+4Lan、USB、双Uart、I2S、I2C、GPIO接口;

    型号二:TT-AP2S2TR7628S-LGA48   这是和TT-AP2S1TR7688S-LGA48硬件完全兼容一致,仅仅是采用MT7628设计的双通道架构!可以理解就是多一个天线接口,无线速率高!

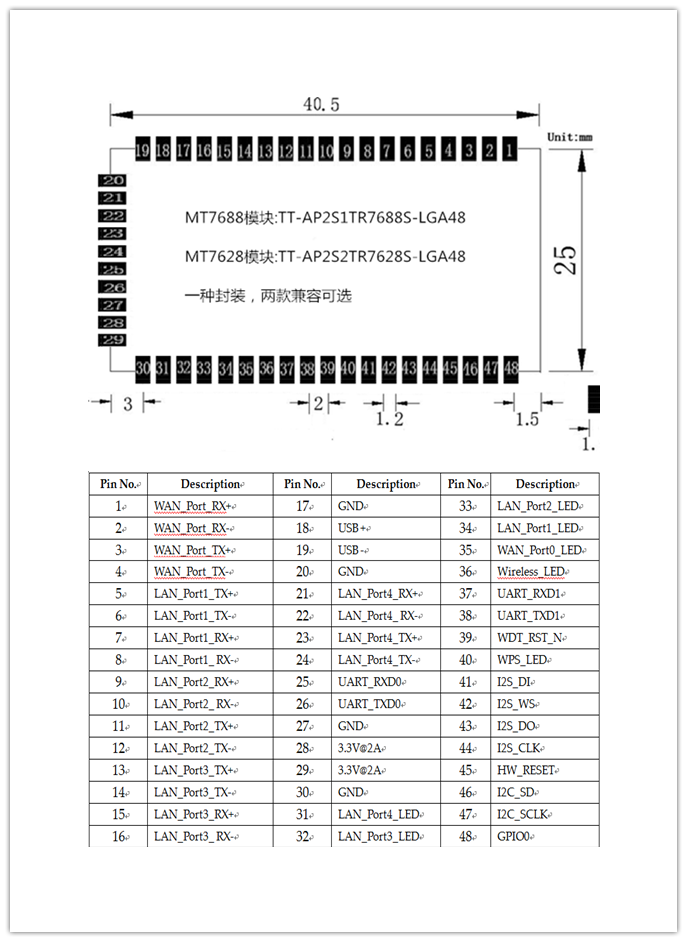

    封装尺寸和脚位定义如下:



    型号三:TT-AP2S1TR7688-D60

    这是MT7688AN设计一款 尺寸45x24.7x9.0mm,采用双排针方式DIP60封装,与主板采用插件方式集成,PCB板载或Ipex座任意外延天线;有1Wan+4Lan、USB、Uart、GPIO接口!

    型号四:TT-AP2S2TR7628-D60   这是和TT-AP2S1TR7688-D60硬件完全兼容一致,仅仅是采用MT7628设计的双通道架构!可以理解就是多一个天线接口,无线速率高!

    型号五:TT-AP25D2TR7628_12E-D60  这是MT7628AN+MT7612E设计一款尺寸48.0x47.7x9.0mm,符合IEEE802.11a/b/g/n/ac标准的双频四通道AP模块(2T2R@2.4G /2T2R@5.8G),最大传输速率1167Mbps!模块脚位定义和TT-AP2S1TR7688-D60、TT-AP2S1TR7688-D60一样,只是尺寸大了点,如果仅仅从底板设计方面考虑,三者是兼容一致的!

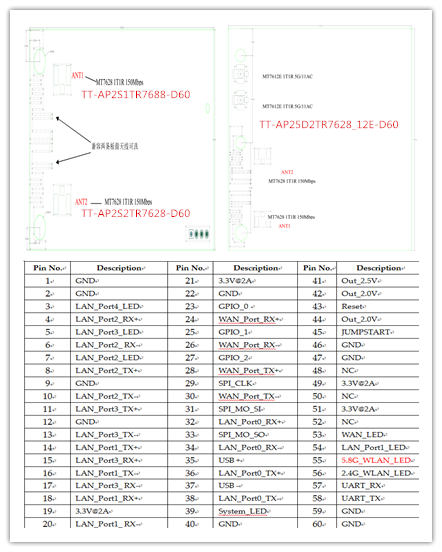

    封装尺寸和脚位定义如下:



    型号六:TT-AP25D2TR7628_10E-D40

    这是MT7628AN+MT7610E设计一款尺寸36.4x30.5x15.0mm,符合IEEE802.11a/b/g/n/ac标准的双频三通道AP模块(2T2R@2.4G /1T1R@5.8G),最大传输速率733Mbps!采用双排针方式DIP40封装,与主板采用插件方式集成,通过Ipex座任意外延天线;有1Wan+2Lan、USB、I2S、I2S、双Uart、GPIO接口!

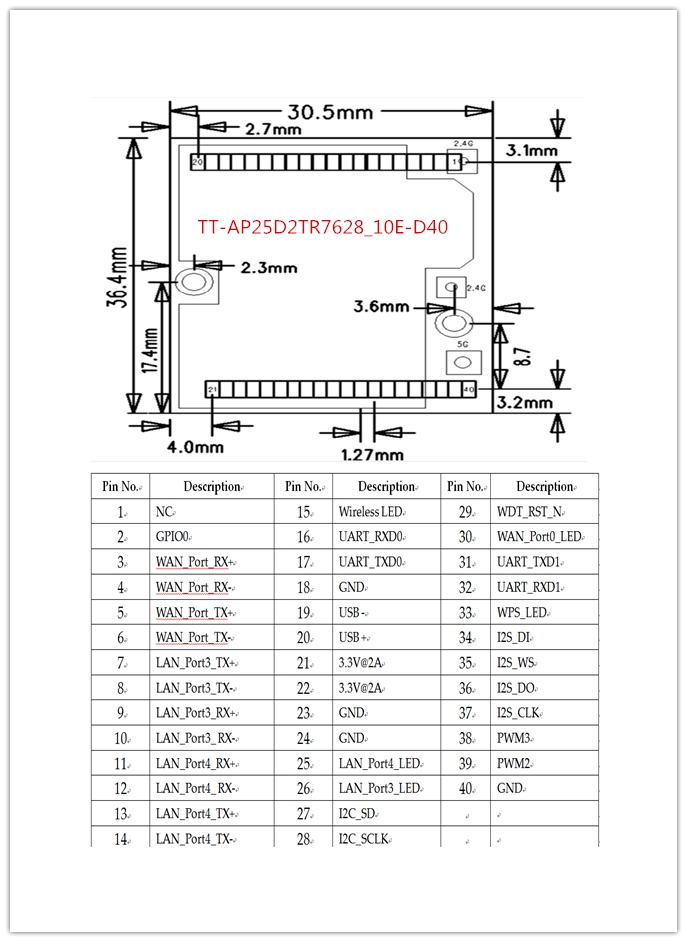

    封装尺寸和脚位定义如下:



    主要应用:

    UVC WiFi摄像头、单/双无线路由器、无线中继、无线网桥、CPE无线客户端、VPN、EOC、3G/4G无线路由器、UART+WiFi+Lan交互通信、家庭自动化、智能家居网关、工业控制集成!


    总的来说,这个系列的嵌入式核心模块,从封装、尺寸和wifi性能来看就是:

    从封装来看:贴片方式的邮票孔LGA-48封装、插件方式的DIP-60封装以及DIP-40封装 三大封装,也就是说底板设计就只需要三种,应用可以灵活可选!

    从尺寸结构看:40.5x25x3.0mm、45x24.7x9.0mm、48.0x47.7x9.0mm和36.4x30.5x15.0mm四种尺寸;

    从无线WiFi角度来看,有单频单通道(1T1R无线最大传输速率150Mbps)、单频双通道(2T2R无线最大传输速率300Mbps)、双频三通道(2T2R@2.4G /1T1R@5.8G无线最大传输速率733Mbps)、双频四通道(2T2R@2.4G /2T2R@5.8G无线最大传输速率1167Mbps);


    以上观点由纳拓科技独家提供,请勿随意编辑、剪切转用!
