QCA9531+QCA9887系列嵌入式双频AP模块选型参考

0
阅读(134) 评论(0)

    前面有和大家分享过QCA9531方案双通道嵌入式无线AP模块应用选型参考

    这次主要介绍由QCA9531+QCA9887组合的嵌入式双频AP模块,实际上是QCA9531通过PCIe接口扩展成双频,希望通过介绍,对于用户集成选型时会有比较清晰的理解!


    模块的共性如下:

    主频650MHz;

    符合IEEE802.11a/b/g/n/ac标准;

    工作频段2.412~2.472GHz, 5.180~5.825GHz;

    通信链路3T3R(2T2R @2.4G、1T1R @5.8G);

    最大传输速率733Mbps;

    EEROM/DDR最大可以支持到32M Bytes/1024M bites(有8M/512M、8M/1024M、16M/512M、16M/1024M、32M/512M可选);

    供电电压DC 3V3 @2A;

    有线部分采用1WAN+4LAN架构;

    有USB、UART和丰富的GPIO口可以使用;

    支持WEP64/128, TKIP, AES, WPA, WPA2, WAPI加密方式;

    软件固件支持OpenWRT;

    工作模式支持AP/Client/Router/Bridge等传统方式;


    主要区别就是与主板的连接方式、尺寸和集成方式不同!


    型号一:TTIT-AP25S3TR3187-D60

    采用QCA9531和QCA9887一体化设计,模块尺寸47.8x35.4x9mm,采用双排DIP60插件方式跟底板连接,天线通过Ipex座子外延接;

    封装尺寸和脚位定义如下:

TTIT-AP25S3TR3187-D60 pin_副本.png

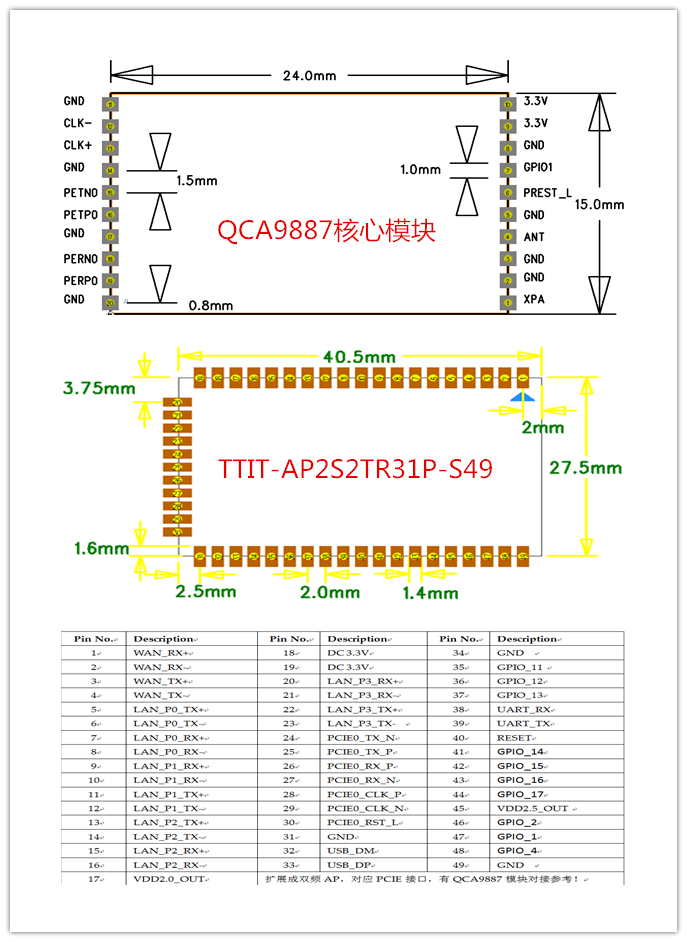

    型号二:TTIT-AP2S2TR31P-S49

    采用QCA9531和QCA9887采用分离式设计,尺寸40.5x27.5x3mm,采用邮票孔LGA49封装,采用贴片方式跟底板连接,天线通过Ipex座子外延接;

    封装尺寸和脚位定义如下:

TTIT-AP2S2TR31P-S49 pin_副本.png

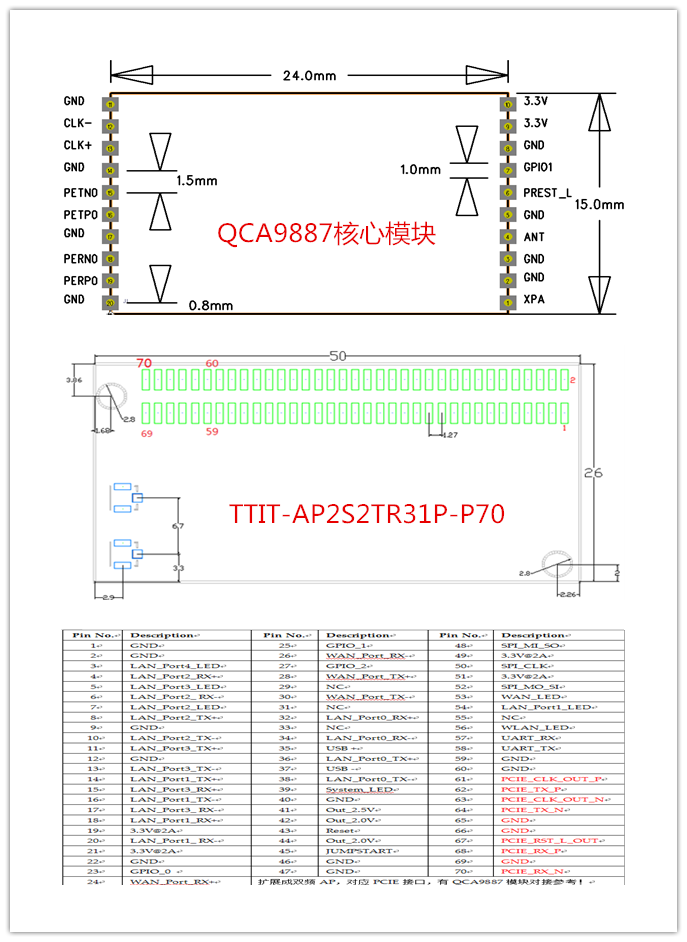

    型号三:TTIT-AP2S2TR31P-P70

    选择QCA9531和QCA9887采用分离式设计,尺寸50x26x9mm,采用双排DIP70插件方式跟底板连接,天线通过Ipex座子外延接;脚位定义如下:

    封装尺寸和脚位定义如下:


TTIT-AP2S2TR31P-P70 Pin_副本.png

    经过以上分析,应该会有一个比较清晰的认识:当决定使用单一的双频模式时,那就选择一体化设计;当考虑到单频和双频模式可灵活选择时,就采用分离方式,而且集成方式有贴片和插件方式可选!这就是模块化集成的优势体现!
