CX5511样品申请,三档调速移动小风扇SOC集成IC
0赞CX5511,支持 5V、 7V、 9V 三档电压可调输出。集成升压功能、锂电池充电管理,MCU等多功能全集成SoC芯片,三档调速移动小风扇SOC集成IC推荐。工厂提供CX5511规格书资料,CX5511样品申请与技术支持!
手持小风扇三档调速调档驱动芯片,三档调速移动小风扇全集成SoC方案---CX5511规格书概述:
CX5511是一款应用于移动小风扇,集成了锂电池充电管理,三种档位电压输出和相应状态 LED 指示,以及电池电量显示的集成电源管理 IC。
CX5511是以线性方式进行充电,包含涓流充电,恒流充电和恒压充电全过程的充电方式,浮充电压精度在全温度范围可达±1%。
CX5511的DC-DC升压可达到±3%的精度,可以提供高达 90%的升压转换效率,延长电池使用时间。
CX5511可支持 2 个按键控制及手电筒功能,同时配置了 3 个 LED 驱动端口,可驱动 5 个 LED 显示工作状态,包括放电升压 1 档 2 档 3 档和充电、充饱指示灯。

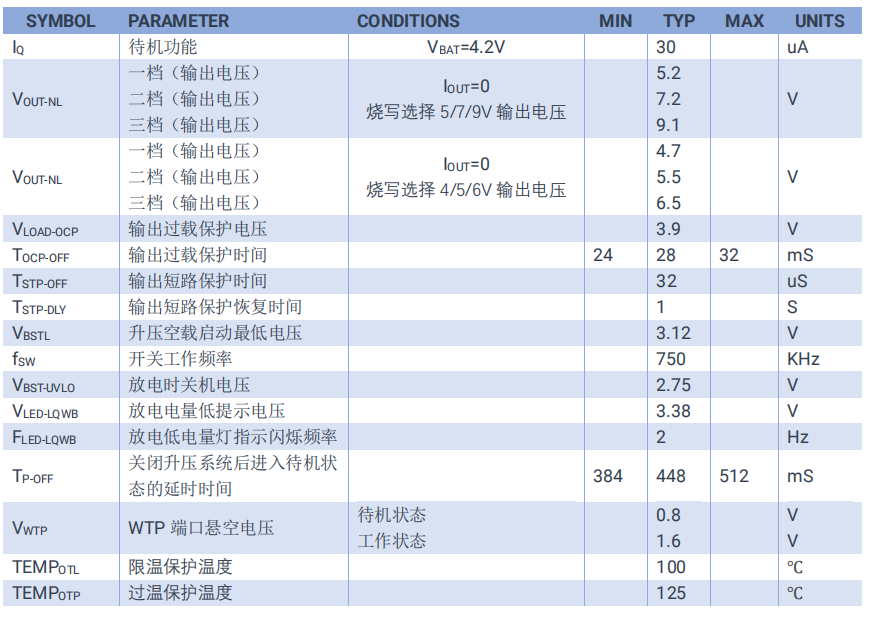

CX5511放电驱动小风扇的输出电压有两种组合,分别为:4.7V/5.5V/6.5V 和 5.2V/7.2V/9.1V
CX5511具有多重保护设计,包括负载过流保护,软启动保护,输入过压保护,输出短路保护,芯片温度保护等。同时芯片端口设计了高性能的 ESD 保护电路,使得该款芯片具有极高的可靠性。

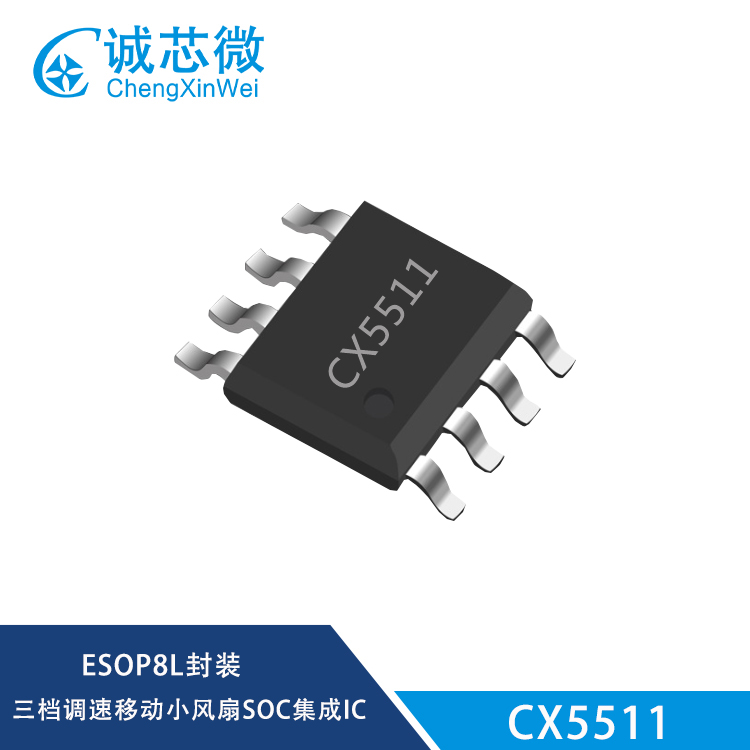

CX5511目前提供 ESOP8L 的封装形式。
CX5511特点:
同步整流升压,升压部分无需 MOS 或二极管
外围电路简单,仅需三颗陶瓷电容
低待机电流 30uA
充电浮充电压精度±1%,充饱电压可选择 4.2V 和 4.35V
支持单按键和双按键模式,同时支持手电功能(单按键不支持电量显示)
OUT 输出有过流,短路保护
放电指示灯支持 3 灯/1 灯显示,充电指示灯支持 2 灯/1 灯显示,可灵活组合 LED 灯显示方式
3灯电池电量显示
封装形式:ESOP8L
