IP6520是一款内置MOS管，内置多种快充协议（PD3.0 PPS  PD3.0 PD2.0 QC3.0 QC2.0 FCP AFC SFCP协议），采用ESOP8封装的车充方案。IP6520支持PD3.0认证，IP6520采用5V2.4A/9V2A/12V1.5A共18W的PD协议包。

IP6520内置36V低内阻MOS，芯片底部带有热焊盘可以很好的散热，采用ESOP8封装很好的解决了小体积车充设计问题。

IP6520可支持过QC3.0/PD3.0双认证在设计以及成本节约上大大降低。

IP6520规格书概述：

18W PD 输出，集成多种快充输出协议(DCP/QC2.0/QC3.0/FCP/HSCP/AFC/MTK PE/ PD3.0/PPS)的 SOC

IP6520是一款集成同步开关的降压转换器、支 持多种输出快充协议、支持 Type-C 输出和 USB PD2.0/PD3.0(PPS)协议，为车载充电器、快充适配器、智能排插提供完整的解决方案。

IP6520内置功率 MOS，输入电压范围是 7.1V 到 32V，输出电压范围是 3V 到 12V，能提供最大 18W的输出功率，能够根据识别到的快充协议自动调整输出电压和电流，典型输出电压和电流有：5V/3A，9V/2A，12V/1.5A。

IP6520的 PD 输出具有 CV/CC 特性，当输出电流小于设定值，输出 CV 模式，输出电压恒定；当输出电流大于设定值，输出 CC 模式，输出电压降低。

IP6520具有过流点自动调节功能，当高压 SCP,快充协议握手成功后，最大支持 10V/2.5A 输出。当IP6520 的 Type-C 接口连接的设备支持高压 SCP 时，优先输出高压 SCP，相比 PD 输出，充电功率更高。

IP6520的输出电压带有线补功能，输出电流增大后会相应提高输出电压，用以补偿连接线阻抗引起的电压下降。

IP6520具有软启动功能，可以防止启动时的冲击电流影响输入电源的稳定.

IP6520支持 Type-C 接口输出，集成各种快充协议，可以通过 CC1/CC2 或 DP/DM 来自动识别输出端接入设备所支持的快充协议，然后自动调整输出电压和电流。IP6520 支持的快充协议有：DCP（苹果和 BC1.2）、高通 QC2.0/QC3.0、华为快充协议 FCP和高压 SCP，三星快充协议 AFC(MAX 12V)，IP6520支持 USB PD2.0/ PD3.0(PPS)输出协议。

IP6520有多种保护功能，具有输入过压、欠压保护，输出过流、过压、欠压、短路保护等功能

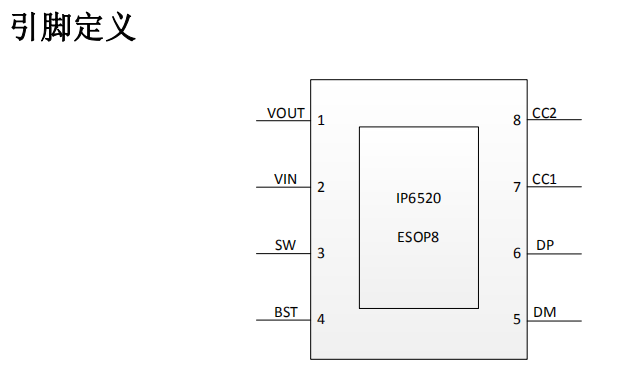

IP6520采用 ESOP8 封装。

IP6520采用智能限流，外围没有限流电阻，在带负载和加协议会根据协议限流。

提供IP6520方案开发资料，IP6520样品申请，IP6520报价单与技术支持

TEL：13580741381  Q:3581573774(刘经理)

IP6520 pin to pin IP6510， 是IP6510 的全面升级，

 升级部分 ：

 1， 效率，相对IP6510, 效率提升约3~4%

2，协议， C口支持华为HSCP，

     芯片符合PD认证需求， 我们正在取得证书过程中

3，优化环路， 充笔记本不在需要很大的输出电容，
