secure boot（三）secure boot的签名和验签方案

0赞
发表于 2023/3/31 16:54:18 阅读（1456）

简介

FIT 格式支持存储镜像的hash值，并且在加载镜像时会校验hash值。这可以保护镜像免受破坏，但是，它并不能保护镜像不被替换。

而如果对hash值使用私钥签名，在加载镜像时使用公钥验签则可以保护镜像不被替换。因此，公钥必须保存在一个绝对安全的地方。

接下来的内容要求大家了解一些密码学的内容，之前也介绍过一些，可以看这篇文章

secure boot (一)FIT Image

secure boot (二)基本概念和框架

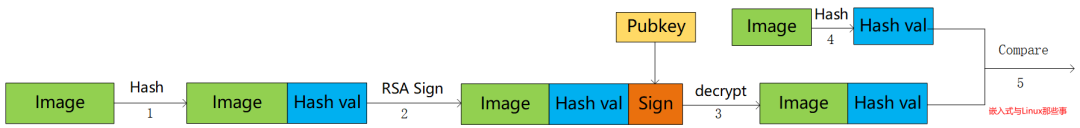

secure boot签名的大致流程：

  • 计算镜像的hash值

  • 利用私钥对hash值签名

  • 签名结果存在FIT Image 中。

secure boot验签的大致流程：

  • 读取FIT Image

  • 获得pubkey

  • 从FIT Image 提取签名

  • 计算镜像的hash

  • 使用公钥验签获得hash值，与计算得到的hash值进行对比

签名是由mkimage工具完成的，验签由uboot完成。


签名算法

原则上讲，任何合适的算法都可以用来签名和验签。在uboot中，目前只支持一类算法：SHA&RSA。

RSA 算法使用提前准备好的公钥就可以完成验签，验签相关的代码量也很少。在验签时，RSA只是在FDT中提取必要的数据进行校验。

当然也可以在uboot中添加合适的算法，如果有其他签名算法（如DSA），可以直接替换rsa.c，并在image-sig.c中添加对应算法即可。

创建RSA key和证书

openssl 创建一副2048的密钥对：

$ openssl genpkey -algorithm RSA -out keys/dev.key  -pkeyopt rsa_keygen_bits:2048 -pkeyopt rsa_keygen_pubexp:65537

创建包含pubkey的证书：

$ openssl req -batch -new -x509 -key keys/dev.key -out keys/dev.crt

查看pubkey的值：

$ openssl rsa -in keys/dev.key -pubout

绑定设备树

在FIT Image的签名节点中需要添加以下 属性，签名节点与哈希节点处于同一级别，被称为signature@1, signature@2等。

  • algo: 算法名称

  • key-name-hint:用来签名的key。密钥对必须存放在单独的文件夹（mkimage 使用-k 参数指定），私钥被命名为 <name>.key，证书命名为<name>.crt。

镜像被签名后，以下这些属性都会被自动强制添加：

  • value: 签名后的值(RSA-2048 占256 bytes)

以下这些属性是可选的：

  • timestamp:签名的时间

  • signer-name:签名者的名字（例如mkimage）

  • signer-version:签名的版本（例如"2013.01"）

  • comment:签名者或者镜像的额外信息

  • sign-images:签名镜像的列表

  • hashed-nodes:签名者签名的节点列表，一般是包含节点完整路径的字符串。例如：

hashed-nodes = "/", "/configurations/conf@1", "/images/kernel@1",
  "/images/kernel@1/hash@1", "/images/fdt@1",
  "/images/fdt@1/hash@1";

以下是一个待签名镜像的its配置。


以下是配置项签名后的its文件。



pubkey的存储

为了校验签名后的镜像，必须把pubkey存放在可信赖的位置。将pubkey存在镜像中是不安全的，很容易被破解。一般我们将其存放在uboot的FDT中（CONFIG_OF_CONTROL）。

pubkey应该作为一个子节点存放在/signature节点中。节点中要加上以下特性：

  • algo:算法名称

  • key-name-hint: 签名使用的key的名称

  • required: 校验某配置所使用的公钥

除此之外，每个算法都有一些必要的特性。RSA算法中，以下特性必须被添加：

  • rsa,num-bits:key的位数

  • rsa,modulus:N，多字节的整数

  • rsa,exponent:E，64位的无符号整数

  • rsa,r-squared:(2^num-bits)^2

  • rsa,n0-inverse:-1 / modulus[0] mod 2^32

下面看一个例子，以下是一个uboot.dtb存放RSA的例子。RSA key被mkimage打包在u-boot.dtb和u-boot-spl.dtb中，然后它们再被打包进u-boot.bin和u-boot-spl.bin。


签名方案

上一节内容提到过，在secure boot中一般使用RSA签名方案。

要完成对镜像的签名，就必须使用私钥。而私钥一般是存在服务器上的，在本地PC上只存公钥。要想完成对镜像的签名，就必须把所有镜像上传到服务器重新打包。这种方案上传的文件太多，比较繁琐。下面我们介绍一种常用的签名方案。

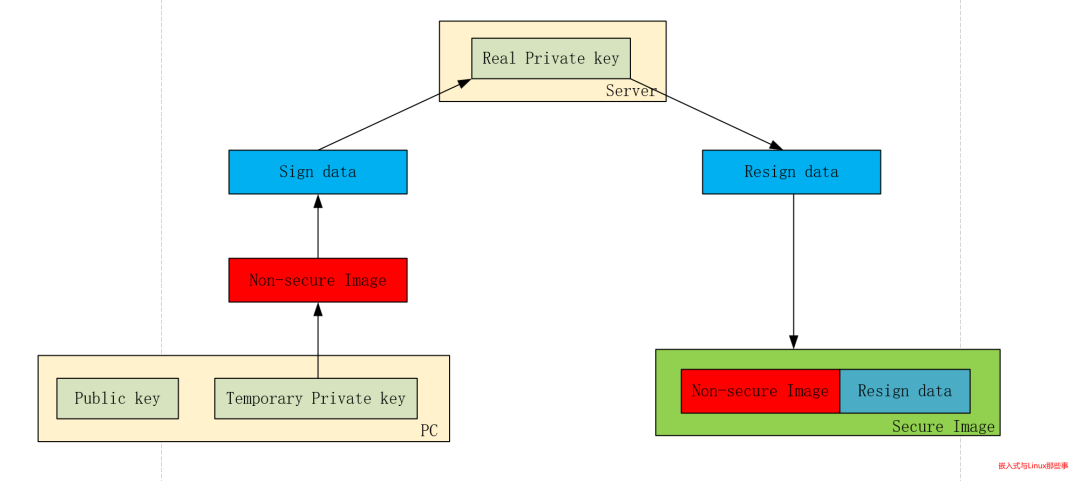

在PC上，存放一把公钥和临时私钥，公钥是打包进dtb中的，安全启动时使用。临时私钥是为了生成签名数据。

在本地打包时，使用临时私钥对非安全镜像签名，将签名数据上传到服务器使用真正的私钥进行二次签名。将二次签名的数据和非安全镜像打包在一起，就得到了安全镜像。安全启动时，从dtb中拿出公钥对安全镜像进行校验即可。

这样既可以保证私钥的安全，又避免了上传所有镜像签名的繁琐。

签名镜像+签名配置

在secure boot中，除了对各个独立镜像签名外，还要对FIT Image中的配置项进行签名。

有些情况下，已经签名的镜像也有可能遭到破坏。例如，也可以使用相同的签名镜像创建一个FIT image，但是，其配置已经被改变，从而可以选择不同的镜像去加载（混合式匹配攻击）。也有可能拿旧版本的FIT Image去替换新的FIT image（回滚式攻击）。

下面举个例子。


两个kernel image 都已经被签名了，但是，攻击者可以很容易的将kernel1 和fdt2 作为configuration 3去加载。


攻击者可以拿到签名的镜像，并且镜像是正确的。这种组合式攻击会给设备带来很大风险。

因此，为了解决这个问题，除了给镜像签名外，我们可以把配置选项也签名，每个镜像都有自己的签名，在给配置选项签名时，把镜像的hash值也包含进去。具体例子如下：


如上所示，除了给所有镜像添加了hash值，还为每个配置添加了签名。mkimage将会对configurations/conf@1签名(/images/kernel@1, /images/kernel@1/hash@1,/images/fdt@1, /images/fdt@1/hash@1) 。签名会被写入  /configurations/conf@1/signature@1/value。

验签

FIT image 在加载时会验签。如果'required' 指定了验签的公钥，则会使用这把公钥校验该配置对应的所有镜像。

为了支持FIT格式，以下配置项必须被选上。

CONFIG_FIT_SIGNATURE ：使能FIT image的签名和验签

CONFIG_RSA ：使能RSA签名算法

默认情况下，使能FIT Image的签名和验签后，CONFIG_IMAGE_FORMAT_LEGACY会被禁用。即FIT uboot image的只能引导FIT kernel Image。

如果需要引导legacy kernel image，需要手动添加CONFIG_IMAGE_FORMAT_LEGACY 定义。

测试

为了校验签名和验签是否正确，可以使用测试脚本test/vboot/vboot_test.sh。下面以sandbox为例子来说明bootm的启动和对镜像的验签。


完整校验流程

OTP校验loader

那么，这种镜像校验方式有个很重要的问题，公钥存在哪里才是安全的呢？

一般SOC中会有一个叫OTP或EFUSE的区域，这部分区域比较特殊，只可以写入一次，写入后就再也不可以修改了。把公钥存储在OTP中，就可以很好地保证其不能被修改。

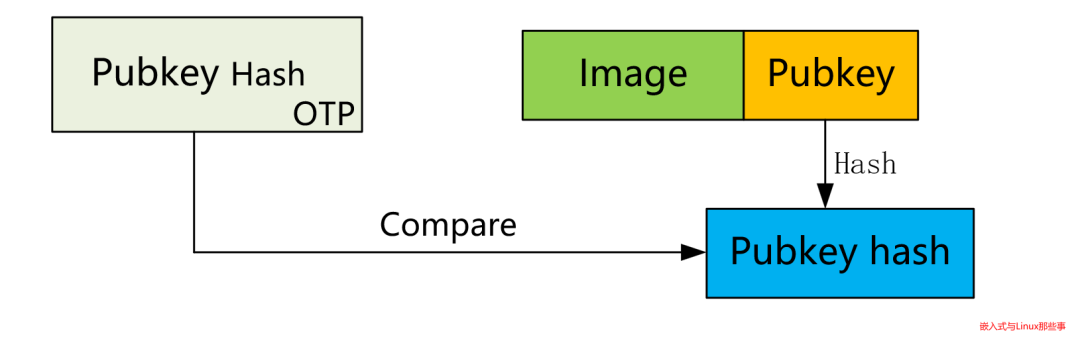

OTP的存储空间很小，一般只有几KB，因此并不适合直接存放RSA公钥。一般都是将RSA公钥的hash val 存放在OTP中。像sha256的hash值仅为256 bits，而RSA 公钥本身一般存放在镜像中。

在使用公钥之前，只需要使用OTP中的公钥hash值验证镜像附带公钥的完整性，即可确定公钥是否合法。


RSA公钥需要一般使用芯片厂家的工具写入loader。安全启动时，bootrom首先从loader固件头中获取RSA公钥并校验合法性；然后再使用该公钥校验SPL的固件签名。

spl校验uboot

SPL把RSA公钥保存在u-boot-spl.dtb中，u-boot-spl.dtb会被打包进u-boot-spl.bin文件（最后打包进loader）；安全启动时SPL从自己的dtb文件中拿出RSA公钥对uboot.img进行安全校验。

uboot校验kernel

U-Boot把RSA公钥保存在u-boot.dtb中，u-boot.dtb会被打包进u-boot.bin文件（最后打包为uboot.img）；安全启动时U-Boot从自己的dtb文件中拿RSA公钥对boot.img进行校验。

总结

从bootrom到kernel为止的安全启动，统一使用一把RSA公钥完成安全校验,并且当前这级的RSA Key已经作为自身固件的一部分，由前一级loader完成了安全校验，从而保证了Key的安全。
