0，引言

在上一篇文章《PCIe从入门到精通之五：PCIe分层结构》中，我们介绍了PCIe分为四层（应用层、事务层、数据链路层和物理层）。在这一篇文章中我们继续介绍PCIe数据包packet如何在各层之间传输的。

所有PCIe主题的文章都会收录在《深入浅出聊PCIe》合集里，欢迎评阅。

需要下载PCIe学习资料标准的朋友（pdf格式），请关注本微信公众号“硬件工程师宝典”，在对话框内回复“PCIe”，将获取标准下载链接。

一，PCIe数据包packet的种类

数据包(packet)是PCIe总线传输数据的最小单元。最原始要传输的数据我们称之为data payload。想象一下总公司(Root Complex)要派员工(Data Payload)到下属的分公司(Endpoint)出差。员工(Data Payload)从事务层出发，每到一层就会对上层来的数据进行打包，每一层都要秀一下存在感嘛，否则哪儿来的performance。打包后的数据作为下一层的原始数据再进行打包，这就像人穿衣服一样。员工(Data Payload)一开始是一丝不挂的，在事务层我们给他穿上了内衣，在数据链路层我们给他穿上了秋衣，在物理层我们给他穿上了外套。这样武装整齐，员工(Data Payload)就可以出门乘坐Root Complex和Endpoint之间的高铁了。

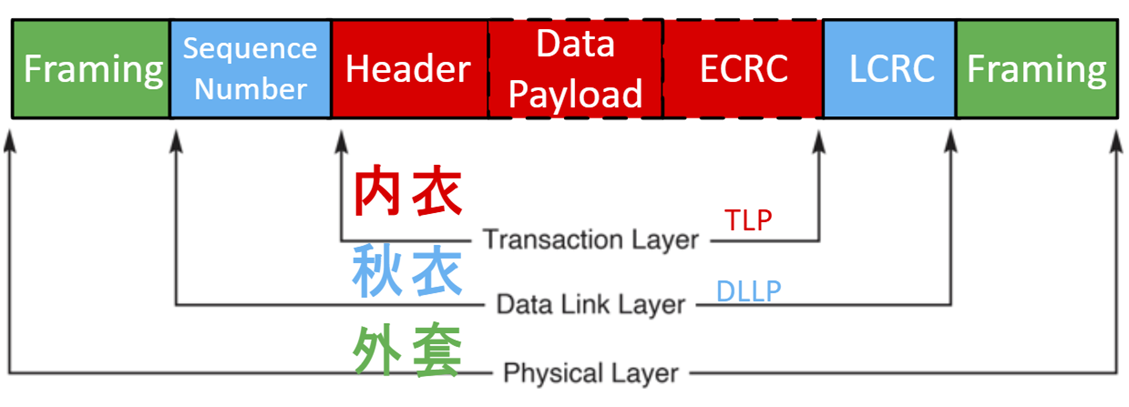

如下图所示，事务层给Data Payload穿加上了内衣（Header和ECRC），我们称之为TLP（Transaction Layer Packet），如图中红色部分所示；数据链路层给数据包(packet)穿上了秋衣（Sequence Number和LCRC），我们称之DLLP（Data Link Layer Packet），如图中蓝色部分所示；物理层数据链路层给数据包(packet)穿上了外套（两个Framing），如图中绿色部分所示。

最后在物理层打包好的数据包(packet)，在每个Lane上加扰码，经8/10或128/130编码或Flit编码，最后通过物理传输介质传输给接收方。

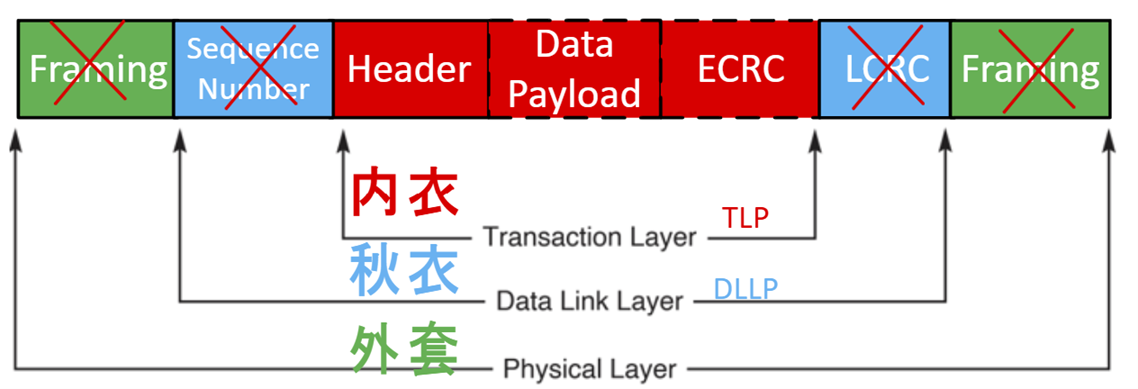

接收方在接受数据包(packet)后，执行逆操作。如下图所示，在最先到达的物理层脱去外套（两个Framing）；在数据链路层，脱去秋衣（校验序列号Sequence Number和LCRC）；在事务层，脱去内衣（Header和ECRC）；最后，员工(Data Payload)恢复到原生态的一丝不挂，接收端获得原始的数据。

总结一下，数据传输时在不同的层会被打包封装，就像穿衣服一样，分别生成TLP和DLLP。数据接收时在不同的层会被解包，就像脱衣服一样，分别恢复成DLLP和TLP。

二，PCIe数据包packet传输流程

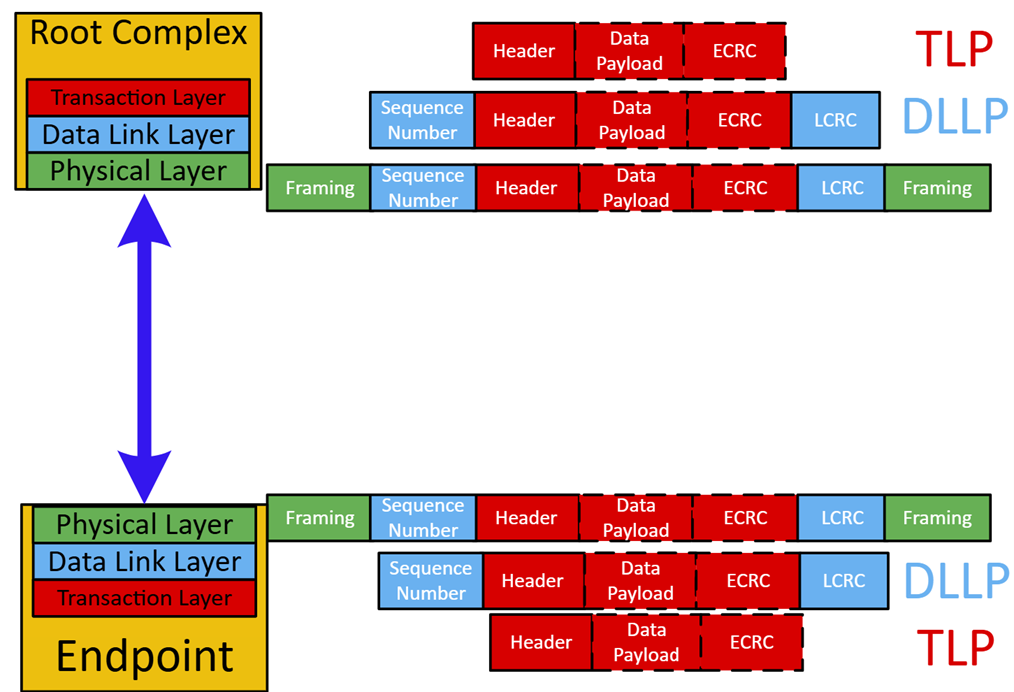

数据包流向总结: 如上图所示，当数据从发送端发出时，首先在事务层被封装成TLP，然后传递给数据链路层。数据链路层在TLP上添加序列号sequence number和LCRC，并将其准备好传输。最后，物理层将这些数据包（TLP或DLLP）进行编码、串行化并转换为电信号，通过PCIe链路发送出去。

在接收端，这个过程是逆向的：

1.   物理层: 接收到电信号，进行解码、解串行化，并检查物理层错误。

2.   数据链路层: 从接收到的数据中去除物理层添加的信息，并检查LCRC和序列号sequence number。如果检测到错误或序列号异常，会发送NAK请求重传；如果正确，则发送ACK，并去除序列号和LCRC，将TLP传递给事务层。

3.   事务层: 解析TLP头和数据负载，进行ECRC校验（如果存在），并将数据或消息传递给设备核心 (Device Core) 进行处理。

整个过程就是一个员工起床穿衣（从Transmitter出发，encoding）、员工乘坐高铁（信号在PCIe lanes上传输）、员工到达目的地脱衣验明正身（到达Receiver，decoding）的过程。

三，PCIe数据包packet在Switch中的传输流程

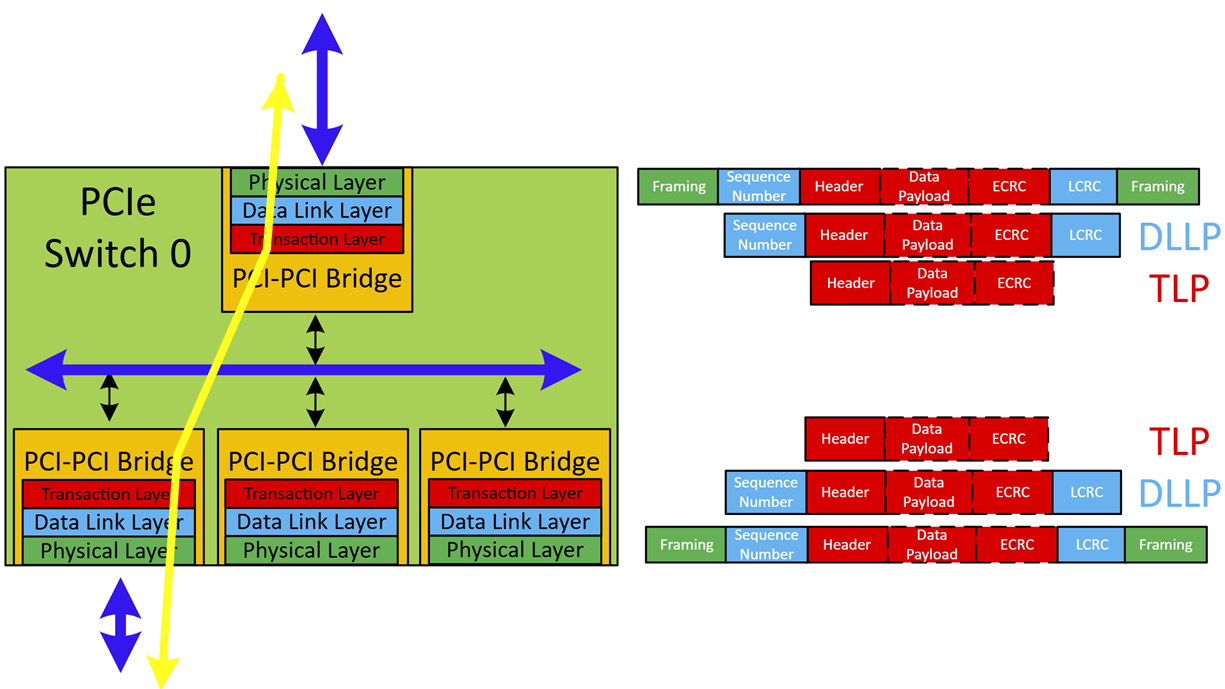

PCIe交换机通常包含一个上游端口（Upstream Port）和多个下游端口（Downstream Ports），每个Switch的每个Port也是需要实现PCIe的这三层功能的。如下图所示。

Switch是“大区域的分总公司”、是交通枢纽， 员工(Data Payload)出差到达Switch是要入住酒店睡觉的。睡觉嘛，物理层的外套(两个Framing)是一定会脱掉的;天高皇帝远，妈妈叮嘱一定要穿的数据链路层的秋衣(校验序列号Sequence Number和LCRC)也是要乘此机会脱掉的；出差公司报销一切花费，room service和大保健等也要乘机安排上，这样事务层的内衣（Header和ECRC）最后也脱掉了。最后，员工(Data Payload)到达Switch内部后也恢复到了原生态的一丝不挂。

第二天起床，员工(Data Payload)在Switch的RXEQ（CTLE，DFE，AGC）和TXEQ（Preshoot，Boost，Deemphasis）的加持下，那是满血复活（信号品质恢复了，眼图Eye-diagram可以张开了），穿上新衣服（物理层、数据链路层和事务层加上去的各种新数据），精神抖擞地前往下一站（Endpoint）。

总结：如果把上面所提到的数据包(packet)发送和接收过程，称之为穿衣脱衣的过程的话，那么，从Root Complex传输的数据包到达switch的upstream端口时，upstream端口时会对数据包执行一次脱衣过程，脱完衣服的数据包会被传到对应的下游端口，下一个端口又执行一次穿衣过程，穿完衣服以后的数据包会发往下一站（Endpoint）。

四，错误处理机制（LCRC和ECRC）

PCIe交换机还负责错误检测和报告。如果检测到链路层错误（如LCRC错误），数据链路层会请求重传。 事务层也会进行端到端的数据完整性校验（ECRC，如果启用）。交换机能够识别和报告各种错误，包括可纠正错误和不可纠正错误，以维护系统的稳定性和数据完整性。

1)  LCRC：

PCIe LCRC（Link Cyclic Redundancy Check，链路循环冗余校验）是PCIe数据链路层（Data Link Layer）的关键组成部分，用于确保在两个直接相连的PCIe设备之间传输的数据包（TLP和DLLP）的完整性。LCRC是一种强大的错误检测机制，它能够检测传输过程中发生的绝大多数比特错误。

·        重新计算LCRC:

接收端的数据链路层使用与发送端相同的CRC-32算法，对接收到的数据包（除了LCRC本身）进行重新计算，生成一个新的32位LCRC值。

·        比较验证:

接收端将自己计算出的LCRC值与接收到的数据包中附加的LCRC值进行比较。

匹配: 如果两个LCRC值完全匹配，则认为该数据包在传输过程中没有发生错误，数据包是完整的。接收端会向发送端发送一个ACK（Acknowledgement）DLLP，表示成功接收。

不匹配: 如果两个LCRC值不匹配，则表明数据包在传输过程中发生了错误。接收端会丢弃该数据包，并向发送端发送一个NAK（Negative Acknowledgement）DLLP，表示接收失败。

2)  ECRC

PCIe ECRC（End-to-End Cyclic Redundancy Check，端到端循环冗余校验）是PCIe协议中一种可选但非常重要的错误检测机制，它工作在事务层（Transaction Layer）。与链路层（Data Link Layer）的LCRC（Link CRC）不同，ECRC旨在提供从源设备到目的设备整个传输路径上的数据完整性保护，包括经过PCIe交换机等中间设备。

·        ECRC的启用与条件

ECRC是可选的。是否启用ECRC由PCIe设备的配置空间中的相关位控制（例如，在PCIe Capability结构中的Device Control寄存器）。

·        检查ECRC标志:

接收端的事务层首先检查TLP头部中的ECRC标志位，以确定该TLP是否包含ECRC。

·        重新计算ECRC:

如果TLP包含ECRC，接收端的事务层会使用与发送端相同的CRC-32算法，对接收到的TLP（TLP前缀、TLP头部和数据负载）进行重新计算，生成一个新的32位ECRC值。

·        比较验证:

接收端将自己计算出的ECRC值与接收到的TLP中附加的ECRC值进行比较。

• 匹配: 如果两个ECRC值完全匹配，则认为该TLP在整个传输路径中没有发生错误。事务层会继续处理该TLP。

• 不匹配: 如果两个ECRC值不匹配，则表明TLP在传输过程中发生了错误。接收端会报告一个不可纠正的错误（Uncorrectable      Error），因为ECRC无法像LCRC那样触发自动重传。

3)  LCRC与ECRC的区别

• ECRC与LCRC的区别目的

与LCRC不同，ECRC错误不会触发数据链路层的自动重传（ACK/NAK）。这是因为ECRC是端到端的，错误可能发生在链路层的范围之外（例如在交换机内部）。

当检测到ECRC错误时，通常会触发一个错误报告机制，将错误信息上报给系统软件（如操作系统）。这可能导致系统级别的错误处理，例如驱动程序重试操作、系统日志记录，甚至系统崩溃（取决于错误的严重性和系统配置）。

ECRC错误通常被视为更严重的错误，因为它表明数据在整个路径上受到了损坏，而不仅仅是单个链路上的瞬时问题。

·        ECRC与LCRC的区别总结

五，总结

介绍了两种数据包：TLP和DLLP，以及它们在各层中的“穿衣”和“脱衣”过程。并详细对比LCRC和ECRC的不同。

六，抛砖引玉

PCI设备有256Byte的配置空间configuration space。那么，PCIe设备有配置空间吗？PCIe设备有配置空间有多大？

敬请关注下一篇：《PCIe从入门到精通之七：PCIe设备的配置空间简介》

七，参考文献：

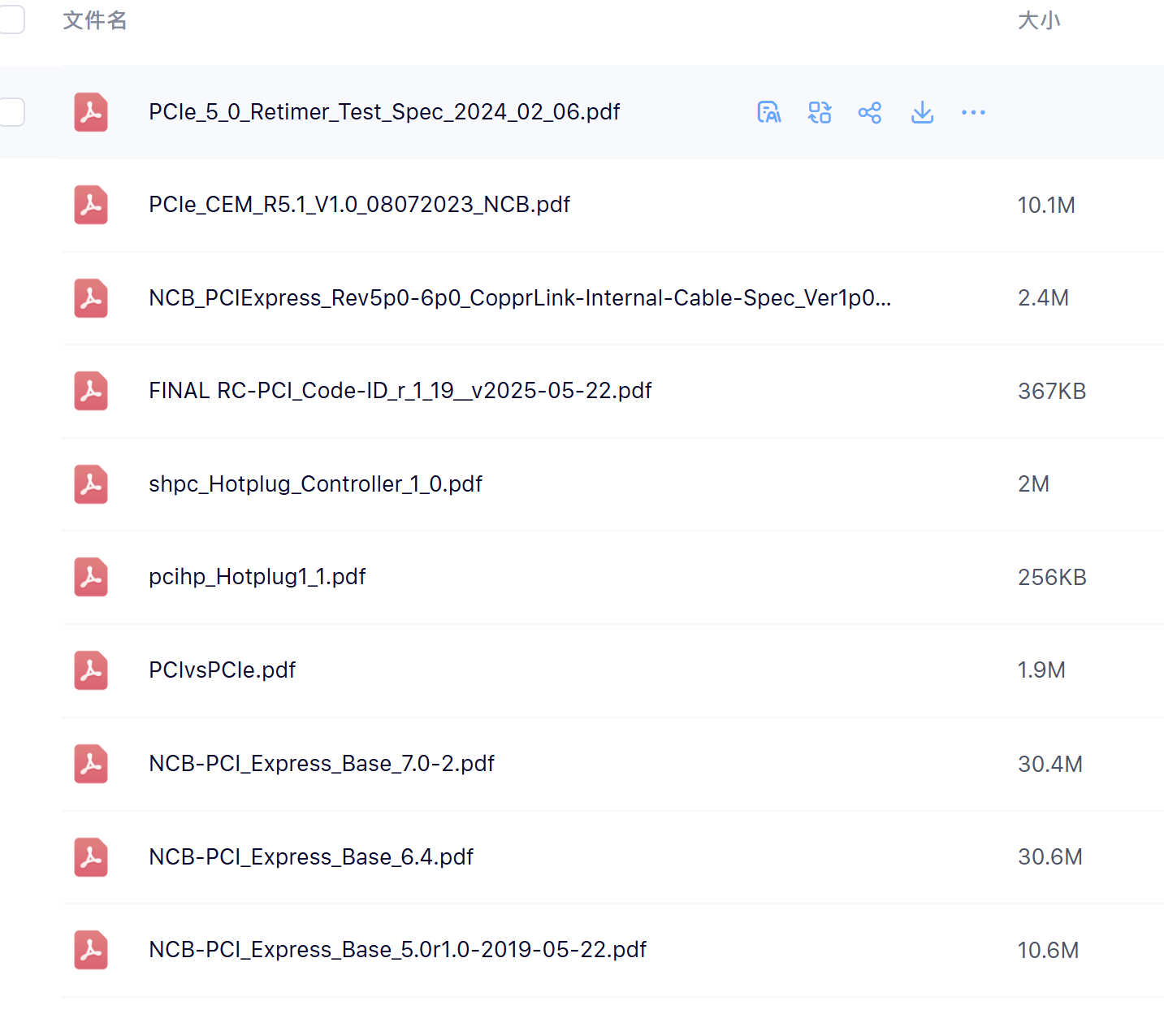

需要以下参考文献（PCIe标准）的朋友，请关注本微信公众号“硬件工程师宝典”，在对话框内回复“PCIe”，将获取标准下载连接。
