桥设备模型模拟虚拟 PCI 桥设备的配置空间和路由功能。 桥设备是拓展 PCIe 链路的关键设备， 在 NVMe 子系统模型中， 桥设备模型一方面负责模拟 PCIE 集成块的配置空间， 另一方面用于构造 PCIe Switch 模型。 最小桥设备模型结构如图 1所示。

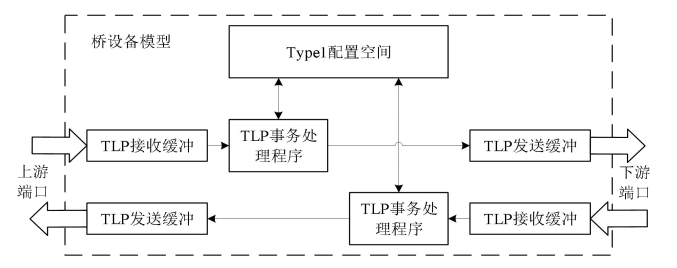

             图1  最小桥设备模型结构图

最小桥设备模型只包含一个唯一的上游端口和一个下游端口， 在其基础上可以增加下游端口来模拟 PCIe Switch 上游虚拟 PCI 桥。 此外还包含一个 TYPE1 类型的配置空间封装类， 用来模拟配置空间寄存器组。 模型的每个端口的输入端对接一个 TLP事务处理程序， 该程序负责将接收到的 TLP 事务进行解析和路由转发。
