前面提到最小桥设备模型的每个端口的输入端对接一个 TLP事务处理程序， 该程序负责将接收到的 TLP 事务进行解析和路由转发。 TLP 事务处理程序的执行流程如图 1 所示。

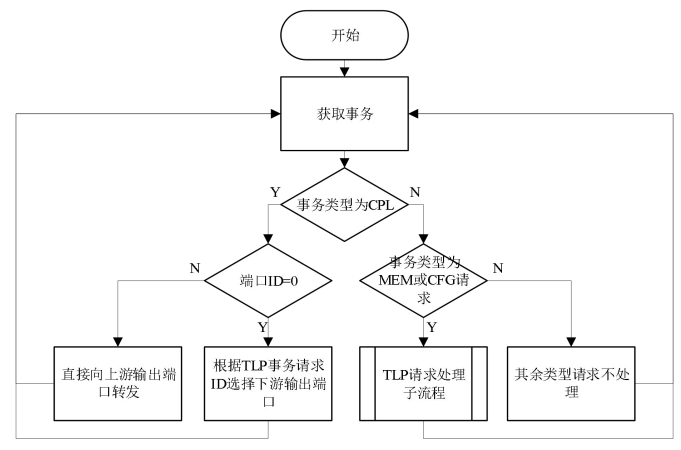

图1 TLP 事务处理程序的执行流程图

       当对应任务接口的事务缓存中存在未处理事务时， 处理程序从缓存中获取事务。首先检查事务类型， 当事务类型为 Cpl 响应类型事务时， 如果当前程序对应接收端口号为 0， 即接收端口为唯一的上游端口时， 该响应类型事务需要根据事务中的请求 ID字段与配置空间封装类中的相关字段进行比较， 实现基于 ID 的路由； 如果对应接收端口号不为 0， 表示该响应类型事务来自下游端口， 此时直接将该事务转发到上游输出端口。 当事务类型为 MEM 读写请求或 CFG 配置读写请求时， 进入 TLP 请求处理子程序， 对于其它类型的请求暂不支持。
