intel+altera de2i-150开发板
0赞
发表于 2014/11/7 11:22:58
阅读(5259)
DE2i-150 是一个开创性的嵌入式平台,将 Altera Cyclone IV GX FPGA 的灵活性整合进了英特尔嵌入式 N2600 处理器。它是一套功能齐全的计算机系统,采用了全球最保险的高处理性能和难以置信的高配置。 DE2i-150 板上的 Altera Cyclone IV GX FPGA 不但加快了系统的响应速度,而且还保持了最经济的方案成本和功耗。 DE2i-150 四周配备 150 K 逻辑元件,这些元件在实际硬件电路重配置、知识产权以及板载多媒体外设和扩展性选择方面具有无与伦比的灵活性,可实现针对任何任务的真正系统就绪型解决方案。 Intel Atom 处理器和 FPGA 器件通过两个高速 PCIe 通道链接在一起,这样即可保证它们之间的高速通信。 DE2i-150 提供了具有无限潜力的软硬件合作开发环境。
DE2i-150 开发板 DE2i-150 快速入门指南 HSMC 环送适配器 Intel Wi-Fi 模块 12 V 电源 Altera 完整设计套件 DVD 遥控器
A-B 型 USB 电缆
Microprocessor CPU : Intel® Atom™ Dual Core Processor N2600( 1M Cache, 1.6GHz ) Intel® Hyper-Threading Technology( 4 exection threads ) Intel SpeedStep® Technology Instruction Set : 64-bit Instruction Set Extensions : SSE2, SSE3, SSSE3 Integrated Graphics Graphics Base Frequency : 400MHz Chipset : Intel® NM10 Express Chipset DMI x2 to CPU Intel® High Definition Audio Serial ATA (SATA) 3 Gb/s Universal Serial Bus(USB) Hi-Speed USB 2.0 PCI Express Gen 1 Memory DDR3 SO-DIMM SDRAM Display VGA HDMI 1.3a Intel® Centrino® Wireless-N 135 802.11b/g/n Bluetooth 4.0 Wi-Fi Direct Audio Codec Realtek ALC272VA3-GR BIOS DIP package Bios Flash : GD25Q16 Programming Interface for Bios : Dedi-Prog Interface Debug Interface XDP header Clock System CK505 : 9VRS4339B 32768 Hz RTC crystal 27MHz VGA clock source Ethernet Intel® 82583V GbE Controller 10/100/1000 Mb/s RJ45 3 status indicting LEDs Others Power header for hard-disk Current limit for USB Buzzer Mini PCIE header (Default for Intel® Centrino® Wireless-N 135 WiFi module) mSATA header RTC battery : CR2032 FPGA Featured Devices Cyclone IV EP4CGX150DF31 device 149,760 LEs 720 M9K memory blocks 6,480 Kbits embedded memory 8 PLLs FPGA configuration JTAG and AS mode configuration EPCS64 serial configuration device On-board USB Blaster circuitry Memory devices 128MB (32Mx32bit) SDRAM 4MB (1Mx32) SSRAM 64MB (4Mx16) Flash with 16-bit mode SD Card socket Provides SPI and 4-bit SD mode for SD Card access Connectors Ethernet 10/100/1000 Mbps ports High Speed Mezzanine Card (HSMC) (voltage levels: 2.5V) 40-pin expansion port (voltage levels: 3.3V) VGA-out connector VGA DAC (high speed triple DACs) DB9 serial connector for RS-232 port with flow control Clock Three 50MHz oscillator clock inputs SMA connectors (external clock input/output) Display 16x2 LCD module Switches and indicators 18 slide switches and 4 push-buttons switches 18 red and 9 green LEDs Eight 7-segment displays Other features Infrared remote-control receiver module TV decoder (NTSC/PAL/SECAM) and TV-in connector |

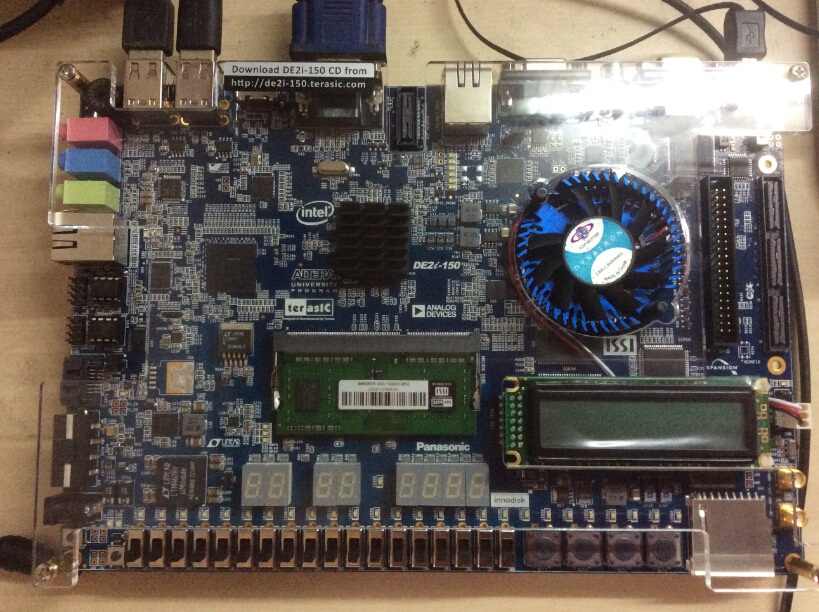

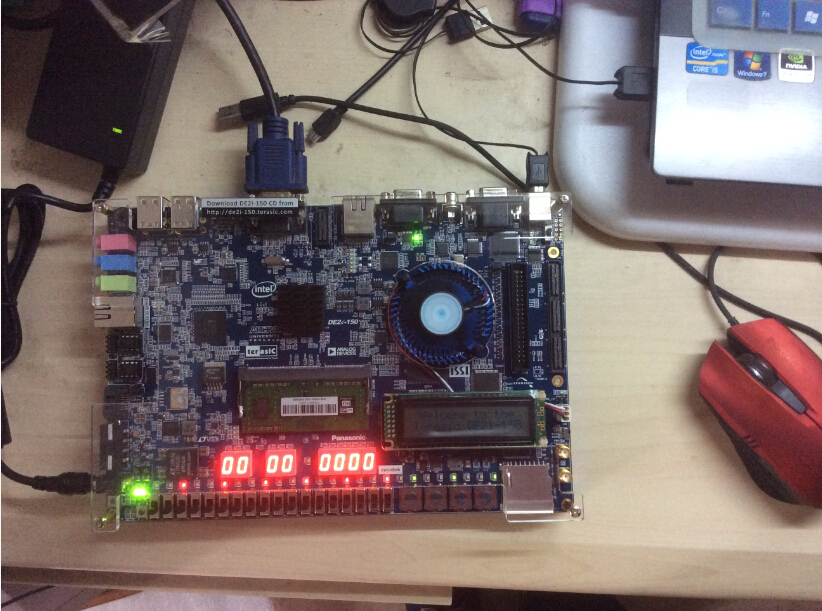

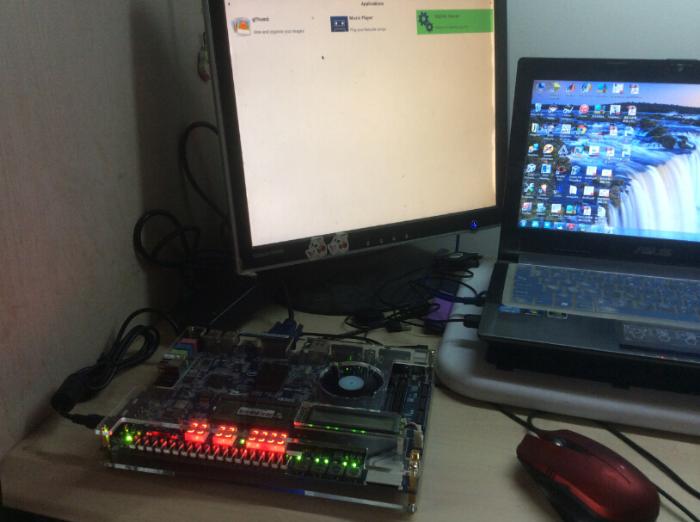

晒一下我的板子
对这种结构不是很了解 就在当fpga开发板在玩 因为fpga部分和de2-115还是很相似的 intel部分就当练linux毕竟水平不够
网上百度一下 有人这样说
目前CPU架构其实的效率是很低的。试图使用通用处理器处理所有操作(3D加速,视频/音乐解压,etc)会导致功耗非常非常大(目前对于家用计算机的设计上限通常是130 W,即普通墙壁上插座可以提供的功率,然后这个功率上限其实会被轻易超掉)。使用专用处理器处理特定应用则芯片面积太大(这部分面积的芯片在不处理对应的操作时根本就没作用,所谓dark silicon),成本就会变高。
一种折中的办法就是采用可配置架构,类似在CPU上做一块FPGA,在处理特定应用时将它配置成对应的架构。这样面积和功耗都比较好
不知道大神对这种结构怎么看
